我可以为您整理一份“电脑主板维修资料终极指南”，这份指南将包含您在PDF中能找到的所有核心内容，并为您推荐最权威、最实用的资源获取途径,这比单纯一份PDF更有价值。
（图片来源网络，侵删）
电脑主板维修资料终极指南
这份指南将主板维修的学习路径分为几个阶段，从理论到实践，从入门到精通,并附上具体的资源链接。
第一部分：维修前的核心知识储备
在动手之前，必须先理解“为什么”，主板维修是电子维修中难度最高的领域之一,需要扎实的理论基础。
-
电路基础
- ：必须掌握欧姆定律、串并联电路、电容的充放电、二极管的单向导电性、三极管的开关/放大特性。
- 为什么重要：主板上的每一个元器件都在电路中扮演特定角色,不懂电路图就无法判断信号流向和故障点。
-
主板关键工作原理

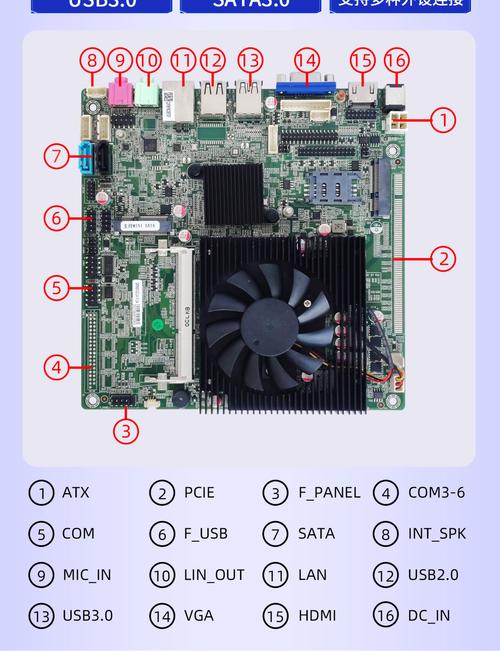

（图片来源网络，侵删）- ：
- 开机电路：理解ATX电源如何被触发（短路绿线与黑线），以及PG、PWRGOOD、RESET等信号如何产生和传递。
- 时钟电路：了解晶振、时钟发生器的作用,以及时钟信号如何同步各个芯片。
- 复位电路：理解复位信号如何产生，以及它如何复位CPU、南桥、北桥等核心芯片。
- 供电电路：这是主板维修的重中之重，要理解开关电源的工作原理（PWM控制器、MOS管、电感、电容），以及CPU、内存、芯片组等不同部分的供电机制。
- BIOS/UEFI工作流程：了解POST自检过程,以及BIOS在引导系统中的核心作用。
- ：
-
主板关键芯片功能
- ：必须知道CPU、南桥、BIOS芯片、I/O芯片、时钟芯片、PWM芯片、网卡/声卡/磁盘控制器等基本功能，它们是主板上的“大脑”和“器官”。
第二部分：维修必备工具与测量方法
“工欲善其事，必先利其器”。
-
基础工具
- 万用表：必备！用于测量电压、电阻、通断、二极管值,推荐带通断蜂鸣档的数字万用表。
- 示波器：高手必备！用于观察波形，判断时钟、复位、复位等关键信号是否正常,入门级数字示波器即可。
- 编程器/烧录器：用于修复BIOS芯片（刷写、修复固件），常见型号如：TL866CS Plus、RT809F。
- 热风枪：用于拆卸和焊接贴片元器件，如BGA芯片、座子、电阻电容等。
- 电烙铁：用于焊接直插或插件式元器件。
- 其他：螺丝刀套装、镊子、吸锡器、松香、焊锡、洗板水、放大镜/显微镜。
-
核心测量方法

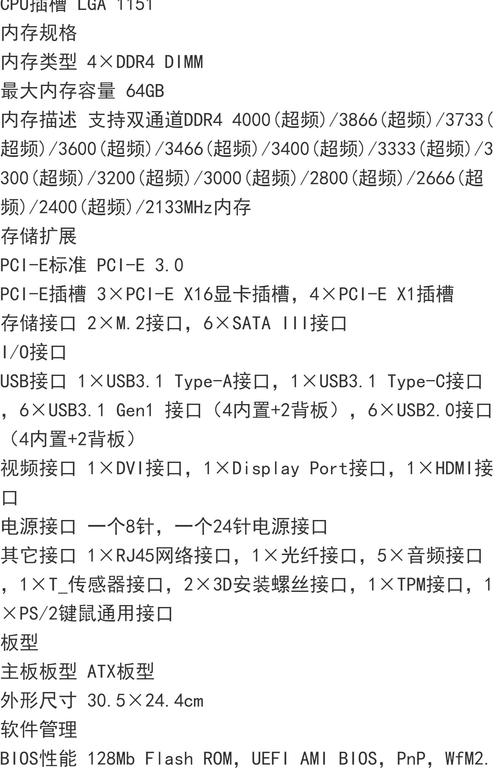

（图片来源网络，侵删）- 测电压：在路测量关键测试点的电压，如ATX电源各输出脚电压、CPU核心电压、内存供电电压等,与标准值对比。
- 测对地阻值：测量芯片VCC脚对地的阻值，判断是否存在短路或芯片损坏，此方法非常有效，但需注意正常值会因主板型号和档位而异,需对比测量。
- 测波形：用示波器测量时钟电路的波形（通常为方波，频率和幅值固定）、复位信号的波形等。
第三部分：主板维修经典流程与范例
这是维修的核心,遵循科学的流程可以事半功倍。
通用维修流程：
- 问诊与观察：了解故障现象（不开机、不显示、死机、蓝屏等），观察主板是否有明显物理损伤（烧焦、鼓包电容、液体痕迹）。
- 测电：测量ATX电源的5VSB和各主要输出电压是否正常。
- 触发电源：用导线短接ATX电源的24Pin接口的
绿线（PS_ON）和任意黑线（GND），看电源风扇是否转动，若不转,电源问题。 - 跑电路：
- 不开机：重点跑开机电路，从开机按钮开始，沿着信号线，经过I/O芯片，最终触发南桥或EC，然后发送信号到ATX电源的绿线，测量各点电压和信号,找到断路或信号异常处。
- 不显示：重点跑时钟电路和复位电路，用示波器测量CPU、内存、显卡插槽的时钟和复位信号是否正常，如果时钟和复位都正常，再考虑BIOS、CPU、内存、显卡本身的问题。
- 测对地阻值：如果怀疑短路，可测量CPU、内存、芯片组等供电模块的对地阻值，若某路阻值远低于正常值，说明存在短路，需排查是电容、MOS管还是芯片损坏。
- 排除法：
- 最小系统法：只保留CPU、内存、显卡（可选）、电源，看是否能点亮，如果能,说明问题在其他部件。
- 替换法：用好的BIOS芯片、CPU、内存等替换可疑部件。
- 刷写BIOS：如果怀疑BIOS损坏，可用编程器拆下芯片,查找同型号主板的BIOS文件进行刷写。
- BGA芯片重植：如果怀疑北桥、南桥、显卡芯片等BGA芯片虚焊或损坏，需用热风枪拆下，清理焊盘，植球后重新焊接，这是高级技术,需要大量练习。
第四部分：PDF资源获取途径
以下是寻找相关PDF资料的可靠渠道,您可以根据自己的需求进行搜索。
-
专业维修论坛与社区（最推荐）
- 迅维网：国内最顶级的电脑主板维修论坛，没有之一，上面有海量的维修案例、技术文章、图纸分享和视频教程，论坛内有很多用户分享自己整理的维修笔记和PDF文档。
- 搜索关键词：
迅维网 主板维修 pdf、迅维网 维修案例、迅维网 电路图
- 搜索关键词：
- 华强维修网：另一个大型维修社区，资源丰富,更新快。
- DIY爱好者论坛：一些技术板块也有相关讨论。
- 迅维网：国内最顶级的电脑主板维修论坛，没有之一，上面有海量的维修案例、技术文章、图纸分享和视频教程，论坛内有很多用户分享自己整理的维修笔记和PDF文档。
-
文档分享平台
- 百度文库、豆丁网、道客巴巴：在这些平台搜索，可以找到很多上传的维修资料、培训课件和笔记。
- 搜索关键词：
电脑主板维修教程 pdf、主板电路图大全、笔记本电脑维修实例 pdf
- 搜索关键词：
- 注意：这些平台的资料质量参差不齐，需要仔细甄别,很多需要付费或下载券。
- 百度文库、豆丁网、道客巴巴：在这些平台搜索，可以找到很多上传的维修资料、培训课件和笔记。
-
视频教程（附带图文资料）
- Bilibili (B站)：B站是免费学习的宝库，搜索“主板维修”，有大量从入门到精通的系列视频，很多UP主会在视频简介或评论区分享他们整理的PDF资料或图纸链接。
- 推荐UP主：搜索“主板维修”、“芯片级维修”，关注粉丝多、系列视频完整的UP主。
- YouTube：有更多英文和繁体中文的优质视频资源，搜索 "PC motherboard repair"。
- Bilibili (B站)：B站是免费学习的宝库，搜索“主板维修”，有大量从入门到精通的系列视频，很多UP主会在视频简介或评论区分享他们整理的PDF资料或图纸链接。
-
出版社书籍（系统学习）
一些经典的维修书籍，如《芯片级/主板维修实训教程》等，通常会有配套的光盘，里面包含PDF格式的课件和资料,可以在孔夫子旧书网等平台购买二手书。
总结与建议
- 不要只找PDF：一份静态的PDF资料远不如动态的视频教程和实时的论坛问答有效，建议以视频学习为主，论坛讨论为辅，PDF资料作为参考手册。
- 安全第一：主板维修涉及220V市电，操作前务必断开电源,并注意人身安全。
- 从实践开始：找一块报废的主板，从测量电压、对地阻值开始练习，不要怕搞坏,报废板是最好的实验品。
- 耐心和毅力：主板维修是一个需要长期积累的过程，不可能一蹴而就，遇到难题多在论坛提问,多看别人的维修思路。
希望这份“终极指南”能帮助您系统地学习主板维修,祝您学有所成！
