远程无线充电技术项目综合方案

项目概述

1 项目名称： 基于磁共振耦合的远程无线充电系统研发与原型验证

2 项目愿景： 打造一个安全、高效、可扩展的远程无线充电解决方案，旨在为消费电子、工业物联网、医疗设备等领域提供无束缚的电力供应，彻底改变用户的用电习惯，推动万物互联时代的能源自由。

3 核心目标：

• 技术目标： 实现1米距离内，对5W-30W功率等级的电子设备进行稳定、高效的无线充电，能量传输效率不低于60%。
• 产品目标： 开发一套包含发射端和接收端的完整原型系统，并针对智能手机、可穿戴设备等场景进行演示验证。
• 市场目标： 探索其在智能家居、办公自动化、特定工业场景下的商业化潜力，并形成初步的市场分析报告。

技术原理与选型

远程无线充电主要分为三种技术路线,本项目将重点采用目前最具商业化潜力的技术。

1 技术路线对比

2 技术选型结论： 本项目选择磁共振耦合技术作为核心，其基本原理是： 发射端和接收端各有一个LC谐振线圈（电感L和电容C组成），当发射端以谐振频率的交流电驱动时，会在其周围形成一个交变磁场，如果接收端的谐振频率与发射端完全一致，它就会“共振”并从磁场中高效地捕获能量，然后通过整流电路为设备充电。

项目核心模块与架构设计

一个完整的远程无线充电系统主要由两大模块构成：发射端和接收端。

1 系统架构图

+--------------------------------------------------------------------------+
|                                发射端                                     |
|--------------------------------------------------------------------------|
|  [交流电源] -> [电源模块] -> [高频逆变器] -> [发射端谐振线圈] -> [磁耦合空间] |
|                                   ^                                       |
|                                   |                                       |
|                             [频率/阻抗控制] <-----------------------------|
|                                   ^                                       |
|                                   |                                       |
|                           [控制器 & 通信模块]                             |
|                                   ^                                       |
|                                   |                                       |
|                            [状态检测 & 用户接口]                           |
+--------------------------------------------------------------------------+
+--------------------------------------------------------------------------+
|                                接收端                                     |
|--------------------------------------------------------------------------|
|  [接收端谐振线圈] -> [磁耦合空间] -> [整流滤波电路] -> [稳压模块] -> [负载] |
|                                   ^                                       |
|                                   |                                       |
|                            [通信模块] <------------------------------------|
|                                   ^                                       |
|                                   |                                       |
|                             [状态检测 & 充电管理]                           |
+--------------------------------------------------------------------------+

2 模块详细分解

发射端:

1. 电源模块:
   • 功能： 将市电（220V AC）或直流电源（如USB PD）转换为系统所需的稳定直流电压。
   • 关键器件： 整流桥、PFC（功率因数校正）电路、DC-DC变换器。
2. 高频逆变器:
   • 功能： 将直流电转换为高频交流电，驱动发射线圈，这是能量传输的核心。
   • 关键器件： MOSFET/IGBT、驱动芯片。
   • 关键参数： 工作频率（通常在85kHz-205kHz ISM频段）、拓扑结构（如Class-E、D类放大器）。
3. 发射端谐振线圈:
   • 功能： 产生高频交变磁场，能量由此耦合到空间。
   • 设计要点： 线圈匝数、直径、线径、屏蔽设计（防止电磁干扰）。

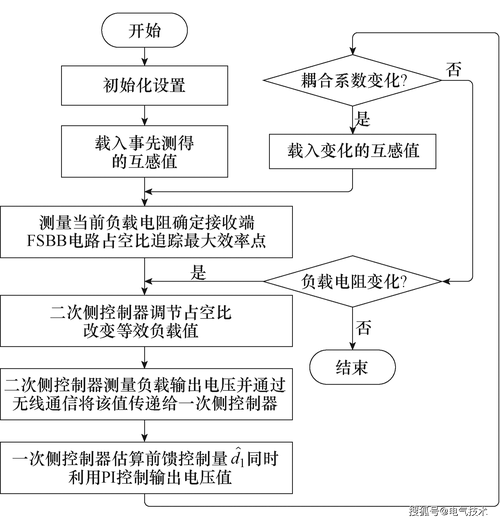

4. 频率/阻抗控制单元:
   • 功能： 系统的“大脑”，实时检测接收端的负载变化和距离变化，动态调整逆变器的输出频率，使系统始终工作在最佳谐振点，以维持高效率和稳定输出。
   • 实现方式： 通常通过锁相环技术和阻抗匹配网络实现。
5. 控制器 & 通信模块:
   • 功能： 系统主控，负责协调各模块工作；通过蓝牙/Wi-Fi与接收端通信，识别设备、传输功率信息、实现安全控制。
   • 核心MCU： ARM Cortex-M系列等微控制器。
6. 状态检测 & 用户接口:
   • 功能： 检测线圈温度、输入/输出电压/电流；通过LED灯或显示屏显示充电状态。

接收端:

1. 接收端谐振线圈:
   • 功能： 从发射磁场中捕获能量。
   • 设计要点： 与发射线圈谐振频率严格匹配，尺寸和形状根据设备定制。
2. 整流滤波电路:
   • 功能： 将接收到的交流电转换为直流电。
   • 关键器件： 高频二极管（如肖特基二极管）、电容。
3. 稳压模块:
   • 功能： 将不稳定的直流电调整为设备所需的稳定电压（如5V, 9V, 12V）。
   • 关键器件： LDO（低压差线性稳压器）或DC-DC（降压/升压）芯片。
4. 通信模块:
   • 功能： 与发射端双向通信，反馈设备电量、充电状态，并接收发射端的控制指令。
5. 状态检测 & 充电管理:
   • 功能： 监测电池电压、电流、温度，实现恒流/恒压充电，防止过充过放，保护电池安全。

项目实施计划（分阶段）

理论研究与方案设计 (4周)

• 任务：
  1. 深入研究磁共振耦合理论,建立数学模型。
  2. 完成系统总体架构设计和关键参数选型（如工作频率、功率等级）。
  3. 使用电路仿真软件（如LTspice, Simplis）对逆变器、谐振网络进行仿真验证。
  4. 确定核心元器件清单,进行初步预算。
• 产出： 详细的系统设计方案、仿真报告、物料清单。

硬件设计与制作 (6周)

• 任务：
  1. 绘制发射端和接收端的PCB板图。
  2. 打样PCB,采购所有电子元器件。
  3. 焊接、组装发射端和接收端硬件。
  4. 制作发射和接收线圈,并进行初步配对测试。
• 产出： 可工作的硬件原型、PCB设计文件、物料清单及采购记录。

软件编程与系统集成 (6周)

• 任务：
  1. 编写MCU固件,实现频率控制、通信协议、安全保护逻辑。
  2. 编写上位机软件（可选），用于监控和调试。
  3. 将硬件与软件集成,进行联调。
  4. 解决调试过程中出现的各种问题（如效率低、发热、干扰等）。
• 产出： 可运行的系统、完整的固件代码、联调报告。

测试、验证与优化 (4周)

• 任务：
  1. 性能测试： 在不同距离（10cm, 50cm, 100cm）下测试传输效率和输出功率。
  2. 稳定性测试： 长时间运行测试，监测温升和稳定性。
  3. 安全性测试： 测试电磁辐射泄漏、对其他设备（如Wi-Fi、蓝牙）的干扰。
  4. 场景验证： 在模拟的桌面、办公环境中，为手机、耳机等设备充电，演示用户体验。
  5. 根据测试结果进行硬件和软件的迭代优化。
• 产出： 详细的性能测试报告、安全性评估报告、项目原型机。

总结与报告 (2周)

• 任务：
  1. 撰写完整的项目总结报告,包括技术原理、实现过程、测试数据、成果与不足。
  2. 整理所有项目文档、设计源文件、代码。
  3. 准备项目演示材料（PPT、视频）。
• 产出： 最终项目报告、演示PPT、项目归档资料。

关键技术挑战与解决方案

市场应用前景分析

1 潜在市场：

• 消费电子： 智能手机、笔记本电脑、智能手表、无线耳机、无人机，想象一下，进入一个房间，所有设备自动开始充电。
• 智能家居/办公： 桌面、台灯、家具内置充电区域，实现环境即充电。
• 工业物联网： 为工厂中移动的机器人、AGV（自动导引运输车）、传感器网络提供无接触充电，无需频繁更换电池或进行有线插拔。
• 医疗领域： 为植入式设备（如心脏起搏器）、可穿戴医疗设备充电，提高患者生活质量。

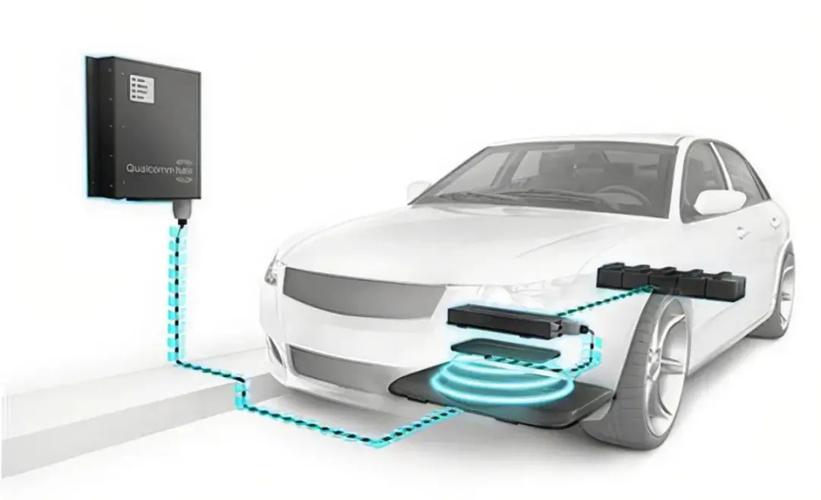

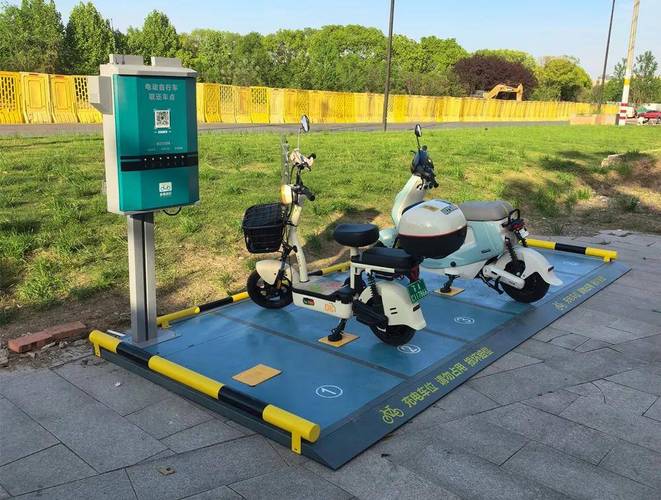

• 电动汽车： 虽然距离要求更远，但磁共振技术是未来动态无线充电（如电动汽车在行驶中充电）的有力竞争者。

2 商业化挑战：

• 成本： 目前成本高于传统有线充电和Qi无线充电。
• 标准化： 缺乏统一的行业标准，不同厂商设备之间可能不兼容。
• 用户体验： 充电速度、发热、设备摆放自由度等仍需优化。
• 监管： 各国对电磁辐射的法规限制。

风险评估与对策

远程无线充电技术是下一代能源交互方式的关键,本项目通过系统化的规划，从技术选型、架构设计、实施计划到风险控制，旨在攻克磁共振无线充电的核心技术难点，打造一个具有演示价值和应用潜力的原型系统。

该项目的成功不仅能验证技术的可行性,更能为后续的产品化和商业化奠定坚实的基础，为最终实现“能源无界”的愿景贡献一份力量。
