安全第一！
在开始任何维修之前,请务必遵守以下安全规则：

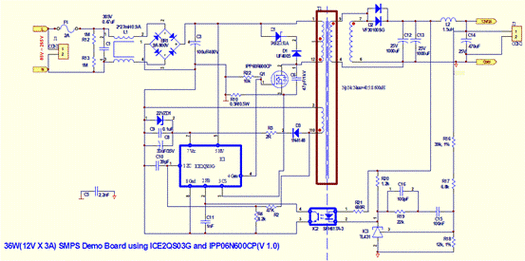

（图片来源网络，侵删）
- 断电并放电：拔下电源线，等待几分钟，对于大容量电源（如PC电源），需要给主滤波电容放电，可以使用一个带绝缘手柄的螺丝刀或一个大功率电阻（如1kΩ/5W）的两端，分别接触电容的两个引脚，听到“啪”的一声并看到火花后,确认已放电。
- 隔离操作：在桌面铺上绝缘垫，佩戴绝缘手套和护目镜,防止短路和电击。
- 使用隔离变压器：这是最安全的方式，可以隔离市电与火线，防止二次触电，如果没有，操作时务必单手操作,另一手不碰任何金属部分。
第二步：初步诊断与故障分析
"ice2qs03g" 是一个原边反馈（Primary-Side Regulation, PSR）的离线式开关电源控制器，这意味着它通过检测变压器初级绕组的信号来稳定输出电压，无需光耦和TL431等次级反馈电路,简化了设计。
常见故障现象：
- 完全无反应：通电后，风扇不转,指示灯不亮。
- 输出电压异常：电压过高、过低或为零。
- 电源发出“吱吱”声：通常是负载过重或保护电路启动。
- 开机瞬间有反应，然后保护：可能启动失败或进入保护状态。
故障原因分析：
- 市电输入及整流滤波部分：保险丝熔断、浪涌电阻开路、整流桥击穿、主滤波电容鼓包或失效。
- IC启动及供电部分：启动电阻开路、IC VCC供电电路故障（如稳压二极管、滤波电容失效）。
- IC本身损坏：ice2qs03g 内部逻辑或驱动电路损坏。
- 功率开关管（MOSFET）损坏：这是最常见的故障点之一,通常是击穿短路。
- 开关变压器及外围电路：变压器本身故障（少见）、初级绕组串联的RC缓冲电路（RCD Snubber）元件失效、次级整流二极管或滤波电容短路（会导致初级电流过大，引起保护）。
- 反馈电路问题：尽管是原边反馈，但相关的采样电阻（如连接到FB引脚的电阻）或变压器辅助绕组整流滤波电路故障,也会导致工作异常。
第三步：维修步骤（由简到繁）
外观检查
- 保险丝：观察电源板上的保险丝（通常在输入端）是否熔断，如果保险丝发黑或熔断，说明存在严重短路。
- 电容：检查所有电解电容，特别是主输入滤波电容和输出滤波电容，是否有鼓包、漏液或顶部“凸起”的现象。
- MOSFET：检查功率MOSFET（通常是一个三只脚的黑色方块）是否有明显的烧焦、裂痕或炸裂的痕迹。
- 电阻：检查外观有无烧焦、变色的痕迹,特别是启动电阻和限流电阻。
测量关键点（断电状态）
- 测量保险丝：
- 通路：说明输入回路没有严重短路,可以进入下一步。
- 断路：说明有短路。不要急于更换保险丝！ 必须找到短路点。
- 测量功率MOSFET：
- 将万用表打到二极管档，测量MOSFET的三个极（G栅极、D漏极、S源极）之间的阻值。
- 正常情况：G-S、G-D之间应显示高阻值（无穷大或很大），D-S之间，体二极管方向（S极接红表笔，D极接黑表笔）应有一个0.4V~0.9V的压降,反向则不通。
- 故障情况：如果D-S之间正反向都导通（蜂鸣器响），或者G-S、G-D之间阻值很小，说明MOSFET已击穿短路,这是导致保险丝熔断的最常见原因。
- 测量整流桥：
测量交流输入端和直流输出端之间是否短路，如果短路,整流桥损坏。
- 测量输出端：
断开次级整流二极管的一端，测量输出滤波电容两端是否短路，如果短路,说明次级有故障元件。
更换损坏元件并通电测试
- 更换保险丝：如果保险丝熔断且已确认并更换了短路元件（如MOSFET、整流桥）,可以更换同规格的保险丝。
- 更换MOSFET：如果MOSFET损坏，必须更换，注意：
- 型号要匹配或参数相同或更高。
- 焊接时，烙铁必须良好接地,防止静电击穿新MOSFET。
- 检查与之并联的RCD缓冲电路（一个电阻、一个电容、一个二极管）是否也损坏了,通常MOSFET击穿会连带损坏这些元件。
- 更换其他损坏元件：如鼓包的电容、烧毁的电阻等。
通电测试（“硬启动”法）
注意：此步操作有风险，建议使用隔离变压器！

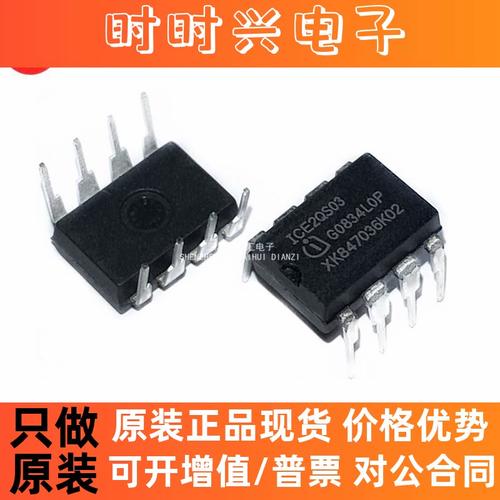

（图片来源网络，侵删）
- 连接假负载：在电源的输出端（+12V、+5V等）接上合适的假负载（如汽车灯泡或水泥电阻）,防止空载导致电压过高损坏负载。
- “硬启动”测试：
- 找到电源板上连接市电的插头。
- 用一根导线，瞬间短接交流输入的L（火线）和N（零线），或者短接电源板上的PFC开关（如果有的话），给主滤波电容一个瞬间冲击电压,让电源启动。
- 观察：仔细听、看，如果电源能启动，风扇会转动，假负载会亮，如果发出“吱吱”声，说明电流过大,应立即断电。
- 测量：如果电源能稳定启动,用万用表测量各路输出电压是否正常。
第四步：深入检查——针对ice2qs03g
如果更换了明显损坏的元件后，电源仍然无法启动，或者电压不稳,就需要检查与ice2qs03g相关的电路。
检查IC的供电
- VCC引脚：这是芯片的工作电源引脚（通常是第8脚）。
- 启动电路：市电通过一个高阻值的启动电阻（通常在几十kΩ到几百kΩ）给VCC引脚的滤波电容充电，当电压达到IC的启动阈值（约16V）时，IC开始工作，然后由变压器的辅助绕组通过整流滤波电路为VCC供电,维持IC工作。
- 测量：断电后，测量启动电阻是否开路，测量VCC对地电阻是否正常（不应过低），通电瞬间（硬启动），用万用表监测VCC引脚电压，看是否能达到16V以上并保持稳定，如果电压升不起来或很快掉下来,说明启动电路或VCC供电电路有问题。
检查关键外围元件
- 电流采样电阻：在MOSFET的源极（S极）通常有一个小阻值（如0.1Ω~0.22Ω）的电阻，用于检测开关电流，如果这个电阻开路或阻值变大，IC检测不到电流,将无法正常开关。
- RC定时元件：某些应用中，RT/CT引脚（如第1脚）会外接电阻和电容来决定开关频率,检查这些元件是否正常。
- 反馈电阻：连接到FB引脚（如第2脚）的电阻网络，用于分压采样,检查这些电阻是否变值或开路。
检查变压器
- 变压器本身故障率很低，但也不是没有可能，可以用万用表电阻档测量各绕组是否通断，检查匝间短路比较困难,通常需要替换法来判断。
判断IC是否损坏
如果以上所有外围电路都检查无误，电源依然无法正常工作，那么ice2qs03g芯片本身损坏的可能性就非常大了，更换IC是最后一步，同样,更换时注意防静电。
维修流程图
[

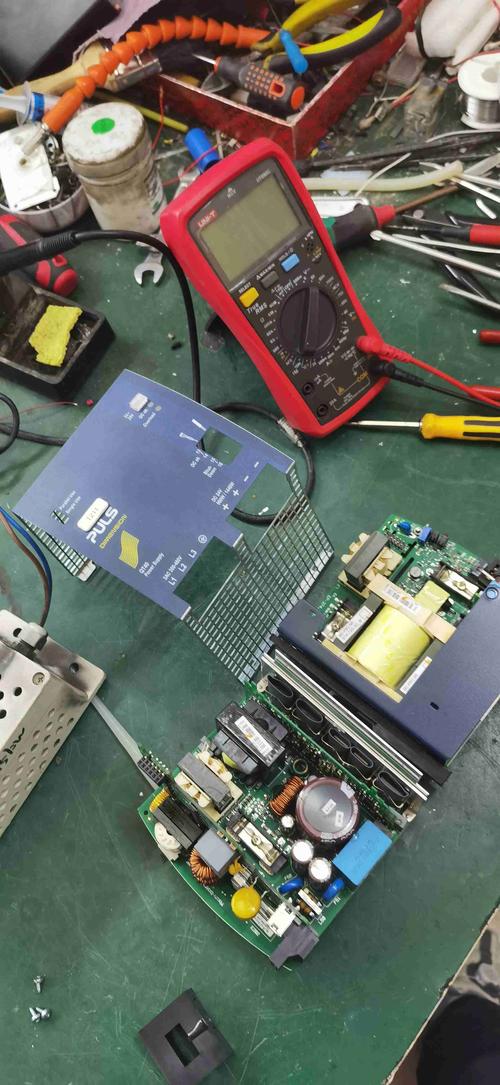

（图片来源网络，侵删）
