安全第一，至关重要！
在开始任何维修之前,请务必将安全放在首位。
（图片来源网络，侵删）
- 隔离电源： 维修前务必将电视机的电源线从插座上拔掉。
- 放电操作： 开关电源部分的大滤波电容（通常在300V以上）在断电后仍然储存有高压电，非常危险，维修前必须对其进行放电。
- 方法： 准备一个功率大一点的电阻（如1KΩ/5W），用绝缘工具（如螺丝刀手柄）夹住电阻的两端，分别去接触电容的两个引脚，进行放电，听到“啪”的一声或看到火花是正常的，反复几次直到确认无电。
- 隔离法维修： 为了防止因后续电路故障再次烧毁电源板，强烈建议采用“假负载法”进行维修，将电源板从电视主板上拆下，单独进行测试。
假负载法（隔离法）测试
这是维修开关电源最核心、最安全的一步。
-
准备假负载：
- 首选： 使用汽车灯泡，如21W/12V或55W/12V的卤素灯泡，它的优点是功率大，能模拟一定的负载电流，且亮度变化可以直观地反映电压是否稳定。
- 次选： 使用大功率水泥电阻或线绕电阻，阻值约为电源额定输出电压的1/10，如果+12V输出正常，则使用一个1.2Ω/20W的电阻作为假负载。
- 注意： 绝对不能使用普通的小电阻或灯泡，它们会瞬间烧毁。
-
连接假负载：
- 从电源板上找到主电压输出端,通常是 +12V 和 +B (135V/145V) 这两组。
- 将假负载的正负表笔分别连接到 +12V 和 地（GND） 上。
- 关键： 在 +B (高电压) 输出端，我们暂时不接假负载，而是通过一个 100W/220V的白炽灯泡 串联到 +B 和 地 之间，这样做的目的是，B电压过高或输出端有严重短路，灯泡会发光起到限流保护作用，避免烧毁电源板。
-
通电测试：
（图片来源网络，侵删）- 连接好假负载后,插上电源线，短时间通电（建议使用隔离变压器）。
- 观察现象：
- 灯泡不亮，电源无输出： 故障在电源板本身。
- 灯泡微亮（呈暗红色），电压正常： 电源基本正常，问题在负载（主板、行扫描电路等）。
- 灯泡很亮（或瞬间闪亮后熄灭）： 说明电源起振但保护电路动作，或输出电压严重过高/过低，或有短路。

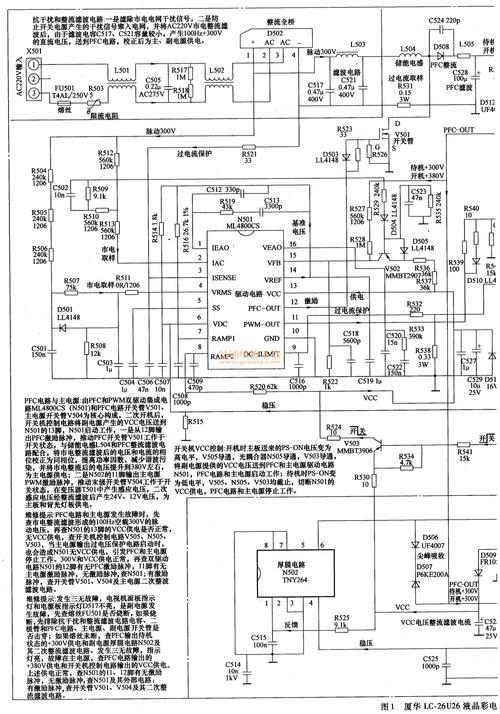

厦华S2935电源板电路分析
厦华S2935的电源板采用经典的 UC3842/KA3842 电流控制型PWM芯片为核心，这是一个非常成熟和常见的方案，主要分为以下几个部分：
-
输入与整流滤波电路：
- 元件： 保险丝F801、压敏电阻RV801、互感滤波器L801、桥式整流堆BD801、大电解电容C807 (C808)。
- 作用： 将220V交流电转换为约300V的直流电，并滤除电网干扰。
- 易损点： 保险丝烧毁（必须先查明原因，不能直接更换！）、压敏电阻击穿、桥堆损坏、C807/808鼓包或失效。
-
启动与振荡电路：
- 核心元件： UC3842 (IC801)、开关管Q801 (K2145或类似型号)、开关变压器T801。
- 启动过程： 300V电压通过启动电阻R803、R804给IC801的7脚（VCC供电脚）提供启动电压，芯片开始工作，8脚输出5V基准电压，通过R806、C807定时充放电，从6脚输出驱动脉冲，驱动Q801工作。
- 自馈电过程： 开关变压器T801的一个辅助绕组（通常是10-15V的绕组）感应出的电压，通过整流二极管D806、滤波电容C812，为IC801的7脚提供持续的工作电压，取代启动电阻。
- 易损点： 启动电阻R803/R804开路、IC801 (UC3842) 损坏、开关管Q801击穿短路、自馈电二极管D806或电容C812失效。
-
稳压控制电路：
（图片来源网络，侵删）- 核心元件： 光电耦合器IC802 (PC817)、精密稳压源IC803 (TL431)。
- 工作原理： 从开关变压器T801的+B取样绕组感应出的电压，经过D808整流、C815滤波后，送到IC803的R脚，IC803根据K脚的电压，通过A脚控制IC802（光耦）的发光强度，光耦的3脚将信号反馈给IC801的2脚（误差放大器反相输入端），从而调整IC801输出的脉冲宽度，稳定输出电压。
- 易损点： 这部分是故障高发区，IC803 (TL431) 损坏、光耦IC802 (PC817) 损坏、取样电阻R817、R818、R819变值或开路、D808、C815失效。
-
保护电路：
- 过流保护： 通过检测开关管Q801的S极电阻R810上的电压来实现，当电流过大时，该电压升高，送到IC801的3脚（电流检测脚），芯片停止输出，实现保护。
- 过压/欠压保护： UC3842本身具有欠压锁定功能，如果自馈电电压异常，也会导致芯片停止工作。
- 尖峰吸收电路： 由R809、D805、C809组成，用于吸收开关管Q801由导通转为截止时产生的尖峰脉冲，防止Q801被击穿。
常见故障现象与维修流程
故障现象一：开机无反应，保险丝烧断
- 原因分析： 电源板存在严重短路。
- 维修流程：
- 断电并放电。
- 静态测量： 用万用表二极管档测量：
- 整流桥BD801： 检查四个二极管是否击穿短路。
- 开关管Q801： 测量D-S极间是否击穿短路，这是最常见的故障点，如果Q801击穿，一定要检查导致它损坏的后续元件。
- PFC电路（如果有的话）： 部分S2935电源板有PFC前置电路，检查其开关管和整流管是否击穿。
- 更换元件： 更换损坏的保险丝、整流桥、开关管等。
- 关键检查： 如果更换开关管后再次烧毁，必须检查以下元件：
- 尖峰吸收电路： R809、D805、C809是否失效。
- 稳压控制电路： TL431、光耦PC817是否损坏，导致输出电压过高，再次烧毁开关管。
- 驱动电路： 检查IC801的6脚到Q801栅极的电阻是否开路或变质。
故障现象二：开机无反应，保险丝完好
- 原因分析： 电源板未启动或启动后又停止工作。
- 维修流程（使用假负载法）：
- 测量300V电压： 断电后，在C807两端测量是否有约300V的直流电压，如果没有，检查电源线、保险丝、互感滤波器L801、限流电阻TH801（如果有的话）。
- 测量启动电压： 通电后，测量IC801的7脚电压，正常时，通电瞬间应有16V左右的电压，然后下降到10-
