下面我将为你梳理一套系统、完整的iPhone原理图维修思路，从基础准备到具体操作，再到核心分析逻辑,希望能为你提供清晰的指引。
（图片来源网络，侵删）
第一部分：维修前的准备工作
在拿起烙铁和万用表之前,充分的准备是成功的一半。
-
必备工具与设备：
- 硬件工具：
- 热风枪/维修台： 用于拆机、BGA芯片的拆卸和焊接。
- 电烙铁： 用于焊接小元件、飞线、测试点等，推荐可调温、防静电的。
- 万用表： 至少需要一块数字万用表，用于测量电压、电阻、通断，推荐带二极管档、电容档。
- 稳压可调直流电源： （强烈推荐） 这是原理图维修的“眼睛”，可以实时观察手机上电后的电流变化,快速定位故障阶段。
- 放大镜/显微镜： 原理图和PCB上的元件、测试点都非常微小,放大设备必不可少。
- 螺丝刀、撬棒、吸锡器、助焊剂、锡线、清洁剂（如洗板水/酒精）等。
- 软件与资料：
- iPhone官方原理图/点位图： 这是维修的“地图”，通常按功能模块划分，如电源、音频、基带、触摸等。
- iPhone固件版本对应原理图： 不同代次、不同主板的iPhone，原理图差异巨大,必须一一对应。
- 元件位置图/爆炸图： 帮助你快速找到对应的物理元件。
- 芯片数据手册： 了解关键芯片（如电源管理IC、CPU）的引脚定义、工作条件、典型电压波形。
- 硬件工具：
-
维修环境：
- 防静电工作台： 手机是静电敏感设备,良好的防静电措施可以避免二次损坏。
- 良好的光线： 充足且无眩光的光线有助于观察细节。
第二部分：维修的通用流程与思路
这是一个经典的“从大到小，从外到内”的排查流程。
（图片来源网络，侵删）
故障现象分析与初步判断
-
用户描述： 详细询问用户手机的具体问题。
- “不开机”是完全没反应，还是苹果Logo卡住,还是白苹果？
- “不充电”是插上没反应，还是识别为“不支持此配件”？
- “无服务”是搜不到信号,还是信号格有但无法拨打电话？
- 故障是突然发生还是逐渐出现？是否进水或摔过？
-
简单测试：
- 外观检查： 检查是否有明显的物理损伤、弯曲、进水腐蚀。
- 模拟用户操作： 尝试开机、充电、连接电脑等,复现故障。
- 刷机/强制重启： 尝试通过DFU模式刷机或强制重启，排除软件问题，如果刷机失败,则很大概率是硬件问题。
上电测试 - 定位故障大方向
这是原理图维修最核心、最关键的一步，使用稳压可调直流电源进行测试。
-
设置电源参数：
（图片来源网络，侵删）- 电压设置为iPhone电池电压，通常是 8V ~ 4.2V。
- 电流限制设置在 1A ~ 2A 左右,防止短路造成更大损坏。
- 打开电源的“实时电流”显示功能。
-
连接与观察：
- 电源正极夹在电池排线的正极端（通常是
BAT+或VBAT）。 - 电源负极夹在电池排线的负极端（通常是
BAT-或GND）。 - 观察电流表读数的变化，这是判断故障区域的唯一依据。
- 电源正极夹在电池排线的正极端（通常是
-
根据电流值判断故障阶段：

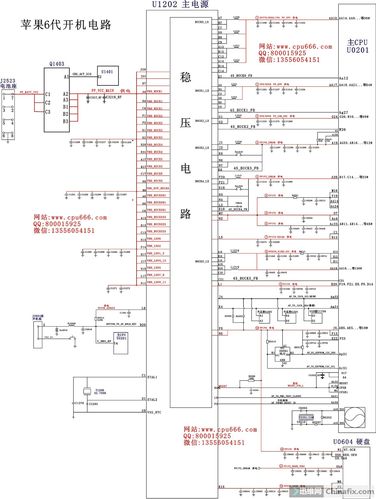

- 0mA (无电流):
- 原因： 电源路径不通，可能是电池排线接触不良、开机键损坏、主板上PP_BATT_SW (或PMIC的电池使能端) 电路问题。
- 思路： 检查电池电压是否正常，测量开机键的对地阻值是否正常,顺着PP_BATT_SW线路检查是否有元器件损坏导致断路。
- 几十mA ~ 一百多mA (待机电流):
- 现象： 电源有轻微的“嗞嗞”声,屏幕不亮。
- 原因： 这是手机最基本电路工作时的电流，说明电源IC、CPU等核心部分已经初步上电,但未能完成开机自检。
- 思路： 这是“不开机”最常见的电流段,需要检查后续的上电时序。
- 电流冲高后回落 (如 0.5A -> 0.1A):
- 现象： 屏幕可能瞬间亮一下然后熄灭。
- 原因： CPU已尝试启动，但在自检过程中遇到了致命错误（如DRAM、总线、Flash等关键部分故障）,导致启动失败并复位。
- 思路： 重点检查CPU供电、复位、时钟信号，以及DRAM、Flash等存储器相关的电路。
- 大电流拉低 (如 >1A 甚至超过2A被电源限住):
- 现象： 电源发出“滴答”声,电流表指针剧烈摆动。
- 原因： 严重短路！ 某个供电线路对地短路了。
- 思路： 立即断电！使用二极管档测量各路主要电源（如PP_VCC_MAIN, PP_VCC_SOC等）对地阻值，找到短路的源头，通常是滤波电容、电源IC本身、或被它供电的芯片损坏。
- 0mA (无电流):
按图索骥 - 原理图分析与测量
根据上电测试确定的故障大方向，打开对应的原理图，开始“寻宝”。
-
理解原理图结构：

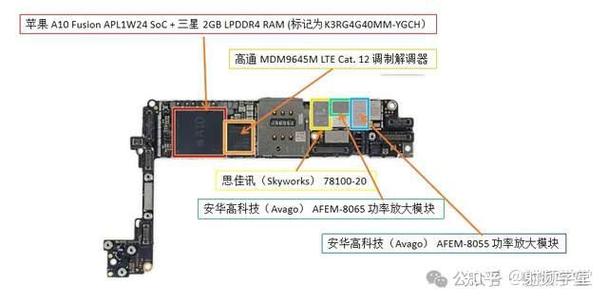

- iPhone的电路是模块化的，原理图会清晰地划分出：电源管理模块、基带模块、应用处理器模块、音频编解码模块、触摸屏模块、Wi-Fi/蓝牙模块等。
- 找到你的故障现象对应的模块。“无服务”就去查基带相关的电路。
-
掌握关键信号与“三要素”：
- 任何一个数字芯片要正常工作，都离不开“三要素”：
- 供电: 芯片的VCC/VDD引脚是否有正常的电压。
- 复位: 芯片的RST/RESET引脚是否有正常的复位信号（通常是低电平复位，高电平工作）。
- 时钟: 芯片的CLK/XI/XO引脚是否有稳定的时钟信号。
- 通信总线： 芯片之间通过总线（如I2C, SPI, UART, DSI等）通信，这些总线通常由多条数据线、时钟线和使能线组成,测量总线上的波形或电平是判断通信是否正常的关键。
- 任何一个数字芯片要正常工作，都离不开“三要素”：
-
测量步骤：
- 从源头开始： 以电源IC为例，先测量它的输入电压（电池电压）是否正常，再测量它的各个使能控制信号（来自CPU或PMIC）是否正常，最后才测量它的输出电压（PP_VCC_MAIN等）是否正常，如果输出不正常，检查使能信号；如果使能信号正常但输出不正常,则可能是电源IC损坏。
- 对比测量法： 找一个功能正常的同款手机，测量相同测试点的电压、波形、对地阻值，与故障机进行对比,差异点就是故障点。
- 信号追踪： 一个I2C信号从CPU发出，经过一个排阻或滤波电容，最终到达触摸IC，如果触摸IC收不到信号，就沿着线路逐点测量,看信号在哪里中断了。
故障定位与修复
-
定位故障元件：
- 通过以上测量,你已经将故障范围缩小到了某个具体的元器件或一小段线路。
- 常见故障点：
- 小元件： 滤波电容、电阻、电感、二极管、三极管等，这些元件最容易因电流过大或静电而损坏,用万用表二极管档或电阻档可以大致判断其好坏。
- 芯片： 电源IC、CPU、基带IC、编解码IC等，这些芯片通常因为供电异常、发热或自身质量问题而损坏，判断芯片损坏是最后的手段,需要非常谨慎。
- 虚焊/断线： 摔过的手机容易出现PCB断线或芯片虚焊，需要用放大镜仔细观察,或用万用表测量通断来确认。
-
修复操作：
- 更换小元件： 使用热风枪或电烙铁取下损坏的元件,焊上新的同型号元件。
- 飞线： 当PCB上的铜箔线路断裂时，需要用极细的漆包线进行连接,这是考验精细操作的技术活。
- BGA芯片植球/重焊/更换： 对于电源IC、CPU等BGA封装的芯片，如果怀疑是虚焊或损坏，需要专业的植球钢网、植锡工具和热风台进行操作，重焊可以解决虚焊问题,更换则直接解决问题。
- 断点连接： 用飞线的方式连接断裂的线路。
第三部分：核心维修逻辑与技巧总结
- 先供电，后信号： 任何电路工作都需要先有电，先确保供电正常，再去查复位、时钟和通信信号。
- 先易后难，先外后内： 先检查排线、接口、小元件等简单且容易更换的部分，再考虑更换昂贵的CPU、基带等大芯片。
- 波形比电压更重要： 对于时钟、I2C、SPI等高速信号，仅仅测量电压是不够的，必须用示波器观察波形是否正常（频率、幅度、边沿等）。
- 善用“假负载”： 在排查大电流短路时，可以在短路的电源线上串联一个合适的灯泡或假负载，如果灯泡亮，说明确实存在短路；如果灯泡亮度正常或手机能开机,说明短路点已排除。
- 经验源于积累： 维修经验非常重要，多看原理图，多动手实践，多总结成功和失败的案例，你才能形成自己的“维修直觉”。
经典故障案例分析
-
案例1：iPhone不开机，电流在100mA左右不动。
- 分析： 电源部分工作,但CPU未完成启动。
- 思路：
- 查看原理图，找到CPU的核心供电（如PP_VCC_MAIN, PP_VCC_SOC）。
- 测量这些供电电压是否正常,电压是否稳定。
- 测量CPU的复位信号是否正常（通常是一个由低到高的跳变）。
- 测量CPU的时钟晶振是否有频率正常的波形。
- 如果以上三要素都正常，检查CPU和DRAM之间的通信线路（如DDR数据/地址线），或尝试重焊CPU/DRAM。
-

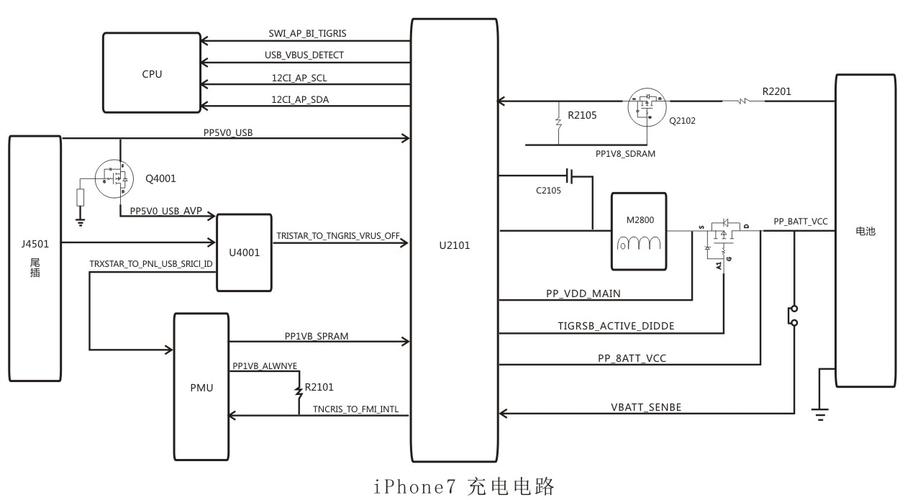

案例2：iPhone插上充电器无反应。
- 分析： 充电电路故障。
- 思路：
- 换一个充电器和数据线排除配件问题。
- 查找充电管理IC（通常在尾插附近）。
- 测量充电IC的输入端是否有5V电压。
- 测量充电IC的使能信号（来自CPU或PMIC）是否正常。
- 测量充电IC的输出端（PP_BATT_CHG）是否有电压给电池充电。
- 如果充电IC的输入和使能都正常但无输出,通常是充电IC损坏。
原理图维修是一个系统工程，考验的是维修者的综合能力，保持耐心、细心和逻辑性，你就能一步步解开谜团，成功修复故障,祝你维修顺利！
