第一部分：电源板概述与工作原理
核心IC识别
这款电源板的核心控制芯片通常是一颗 NCP1397（或其兼容型号，如TNY277等，但NCP1397非常常见），这是一款高性能的电流模式PWM控制器，内置了高压启动电路和前沿消隐（LEB）功能，是维修时首先要关注的对象。

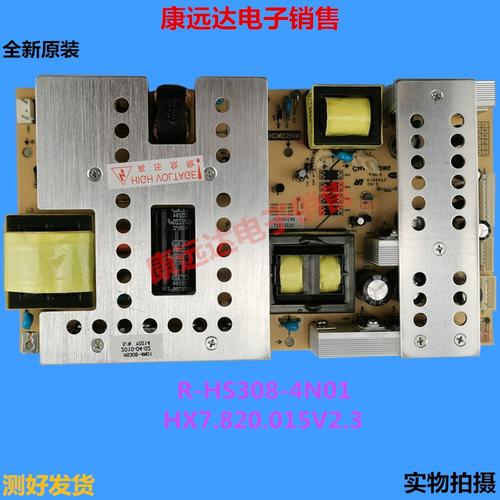

（图片来源网络，侵删）
主要功能与输出电压组
PHS308电源板的主要功能是将220V交流市电转换为多路直流电压,为电视主板、背光板等部件供电，它主要输出以下几组电压：
- +24V (VCC-24V)：为主板和背光驱动板（Inverter或LED Driver）供电，是功率最大的输出。
- +12V (VCC-12V)：部分机型会使用12V为部分小信号电路或调光供电。
- +5V (VCC-5V_STB)：待机电压，无论电视是否开机，只要电源板正常工作，这个电压就会一直存在，它是主板CPU工作的基本条件。
- +18V (VCC-18V)：通常为伴音功放电路供电。
- +22V (VCC-22V)：部分机型用于其他小信号电路。
工作流程
电源板的工作分为两个阶段：
- 待机阶段：插上电源后，电源板首先启动，产生稳定的 +5V_STB 电压，其他电压（如24V、12V）不输出或输出电压很低。
- 开机阶段：当用户按下遥控器或电源键时，主板CPU收到指令，从 PWR-ON（或类似名称，如PS-ON）引脚输出一个高电平（或由低变高）的开机信号，这个信号送到电源板上，触发主电源电路从待机状态转入正常工作状态，开始输出 +24V、+12V、+18V 等大功率电压。
第二部分：常见故障现象与维修思路
故障现象一：完全无反应，指示灯不亮
这是最常见的故障,通常意味着电源板完全没有工作，或者初级电路（高压侧）有严重问题。
维修思路：

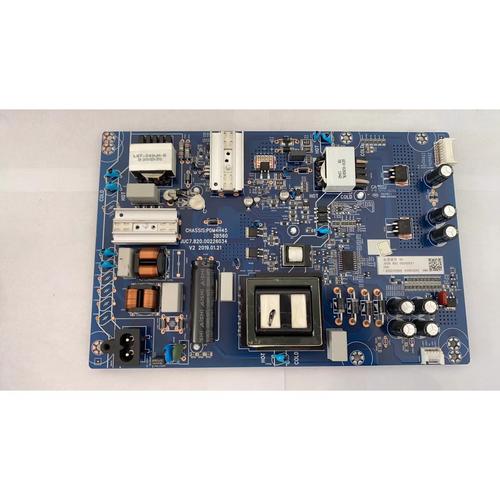

（图片来源网络，侵删）
- 安全第一！ 断开电源，给电源板通电维修时，务必使用 隔离变压器 或 1:1隔离工装，否则电路板的热地会带电，有触电风险！
- 测量保险管：用万用表电阻档测量保险管（FUSE）是否熔断。
- 保险管完好：问题出在保险管之后的电路，通常是抗干扰电路（X电容、共模电感）开路，或副电源电路（初级）软击穿、短路。
- 保险管熔断发黑：说明后级存在严重短路，重点检查：
- 整流桥（BR1）：四个二极管是否击穿短路。
- 主开关管（Q1，通常是N沟道MOSFET，如K2645, K2755等）：D-S极是否击穿短路，这是最容易损坏的元件之一。
- PFC（功率因数校正）电路的MOS管（如果存在）：是否击穿。
- 输入端的X电容、CBB电容：是否鼓包、漏液或击穿。
维修步骤：
- 静态电阻测量：在不通电的情况下，用万用表二极管档测量主开关管D-S极的电阻，若显示为0或接近0，则已击穿，必须更换。
- 更换损坏元件：更换保险管、整流桥、主开关管等已损坏的元件。
- 假负载测试：为了验证电源是否修复，需要进行假负载测试。
- 断开所有负载：从电源板的输出端排线拔下，连接到电视主板的排线。
- 制作假负载：用大功率水泥电阻或灯泡制作假负载，最关键的是模拟 +5V_STB 的负载，可以用一个 10Ω/5W 的电阻接在 +5V 和 COM（地） 之间，为了模拟开机信号，需要将 PWR-ON 信号线对地短接一下（模拟主板发出开机指令）。
- 通电测试：通电后，测量 +5V_STB 是否稳定输出，如果正常，说明初级电路和副电源基本修复，然后再短接PWR-ON，看24V等电压是否正常输出。
故障现象二：指示灯亮，但无法开机（无24V等电压输出）
这表明电源板的待机电路（+5V_STB）正常，但主电源电路（PFC和主PWM）没有启动。
维修思路：
- 检查开机信号：用万用表测量 PWR-ON 引脚在按下遥控器时是否有电压变化（通常是从0V变为高电平，如3.3V或5V），如果此信号正常，说明问题在电源板内部。
- 检查主电源供电：
- VCC供电：主电源芯片（如NCP1397）需要一个工作电压（VCC），这个电压通常来自一个独立的副电源变压器（T2），检查这个副电源是否工作正常，能否产生VCC电压（如12V-20V）。
- 测量VCC电压：找到NCP1397的VCC脚，通电后测量是否有电压，如果没有，检查副电源的启动电阻、稳压二极管（如ZD1）、次级整流二极管（如D1）和滤波电容（如C1）。
- 检查主电源芯片及其外围电路：
- NCP1397：测量其VCC、GND、FB（反馈）、CS（电流检测）等关键引脚电压是否正常，如果VCC正常但芯片不工作，可能是芯片本身损坏。
- 电流检测电阻（Rcs）：在主开关管的源极（S极）通常有一个小阻值（如0.22Ω~0.68Ω）的电流检测电阻，检查它是否开路或阻值变大。
- 反馈电路（光耦PC1）：这是稳压的核心，测量光耦的初级侧（1、2脚）是否有电压（通常为几伏），次级侧（3、4脚）是否导通，如果反馈环路断开，电源会因保护而停止工作。
- 过压/过流保护电路：检查相关的稳压二极管、三极管是否误触发。
故障现象三：输出电压过高或过低，且不稳定
这通常是稳压反馈环路出了问题。
维修思路：
- 检查光耦（PC1）：这是反馈回路的“信使”，测量光耦是否老化或损坏，可以尝试更换一个好的同型号光耦。
- 检查误差放大器（如TL431）：光耦的初级侧由一个精密稳压源（如TL431）控制，检查TL431的基准电压端、参考电压端和输出端的外围电阻（分压电阻）是否变值，这些电阻的精度直接影响输出电压的稳定性。
- 检查副电源的取样电阻：如果输出电压整体偏高或偏低，问题可能出在给误差放大器提供取样电压的电阻网络上，找到从24V或12V输出端引回来取样电压的电阻，检查它们的阻值是否准确。
- 检查滤波电容：输出端的滤波电容（如大容量的电解电容）容量下降会导致电压纹波增大，表现为电压不稳，可以尝试更换。
第三部分：维修工具与备件建议
必备工具
- 数字万用表：测量电压、电阻、二极管通断。
- 示波器：观察开关波形、PWM波形、反馈波形，是高效维修的利器。
- 隔离变压器 / 1:1工装：安全维修的保障！
- 热风枪和电烙铁：用于拆装贴片元件和插件元件。
- 常用工具：螺丝刀、镊子、吸锡器等。
常用备件（易损件）
- 保险管：根据板上型号更换。
- 整流桥：型号如GBU系列。
- 主开关管（MOSFET）：根据板上丝印或型号更换，如K2645, K2755等。
- 副电源开关管：通常是较小的MOSFET或三极管。
- NCP1397 / TNY277等PWM芯片：核心控制IC。
- 光耦（PC1）：如PC817, PC817B。
- TL431：精密稳压源。
- 电解电容：特别是初级和次级的滤波大电容，容易鼓包失效。
- 电阻：特别是电流检测电阻（功率大易烧）和取样电阻（精度高易变值）。
第四部分：安全注意事项
- 高压危险：开关电源板在未断电时，初级侧（整流桥之后、主变压器之前）存在高压直流电（约300V），即使拔掉插头，大电容上也会存有高压，必须对大电容进行放电操作。
- 隔离操作：强烈建议使用隔离变压器，避免“热地”与大地相连导致触电或损坏设备。
- 元件替换：更换元件时，特别是电阻、电容、二极管、三极管，要尽量使用同型号或参数一致、封装相同的元件，对于IC，要确保引脚定义和供电电压兼容。
- 虚焊检查：对于时好时坏的故障，要仔细检查是否有虚焊的元件，特别是功率器件（MOS管、整流桥）的引脚。
希望这份详细的维修指南能帮助你成功修复长虹PHS308电源板,维修电子设备需要耐心和细心，祝你成功！
