这是一款大约2008-2010年左右上市的早期高清液晶电视，其核心技术是 MSD6 I 芯片方案，了解这一点至关重要，因为市面上绝大多数关于长虹早期液晶电视的维修资料、图纸和经验都是围绕这个方案展开的。

第一部分：维修前的准备工作

在开始动手之前,请务必做好以下准备，这能让你事半功倍，并避免造成二次损坏。

安全第一

• 断电操作：维修前务必拔下电源线。
• 防止静电：人体静电可能击穿主板上的精密芯片（特别是CPU、Flash存储器），请佩戴防静电手环，或者触摸一下金属暖气片、水管等接地物体，释放自身静电。
• 使用隔离变压器：如果你要通电测试，强烈建议使用隔离变压器，这可以确保你测试的“热地”和市电“零线”分离，大大降低触电风险。

工具与备件

• 基本工具：螺丝刀套装（含十字和内六角）、镊子、尖嘴钳、万用表（数字表，必备）、电烙铁（建议恒温，带焊台更好）、吸锡器、松香、焊锡丝、热风枪（用于拆芯片）。
• 关键备件：根据常见故障，提前准备好一些通用性强的备用元件。
  • 电源管理芯片：通常是 VIPer12A/22A 或类似的电源PWM芯片，这是电源部分最容易坏的。
  • 主芯片/Flash存储器：MSD6 I 芯片本身损坏概率较低，但其 Flash存储器（通常是 25 系列 SPI Flash，如 25Qxx） 容易因程序错乱或静电损坏导致“不开机”或“白屏/蓝屏”，建议准备一个 25Q64 或 25Q128 的Flash芯片（容量视原厂程序大小而定，64MB足够用）。
  • 晶振：主板上有多个晶振，如 27MHz（视频解码）、12MHz/24MHz（系统时钟），这些是易损件，准备几个备用。
  • 保险丝：电源输入端的F1、F2保险丝，以及电源输出路的保险丝，准备几个不同规格的（如 2A、3A、5A）。
  • 三极管/稳压块：如 8050、8550（SOT-23封装的小三极管），以及 LDO稳压块（如1117-3.3V、1117-2.5V）。
  • 排线/连接线：屏幕驱动板与主板之间的LVDS排线，以及按键板排线，如果老化断裂，会导致无图像或无反应。

资料准备

• 电路原理图：这是维修的灵魂，网上可以搜索到“长虹 LT37600 原理图”或“长虹 MSD6 I 原理图”，虽然不一定完全对应你的版本，但大部分电路结构是相通的。
• 点位图/维修手册：如果能找到，可以帮你快速定位关键测试点和元件。
• 固件/程序：准备一份对应型号的 Flash程序文件（.bin或.hex文件），这是在更换Flash芯片或刷机时必须用到的。

第二部分：常见故障及维修思路

长虹 LT37600 的主板故障主要集中在 电源部分 和 系统控制/信号处理部分。

故障现象一：完全不开机（指示灯不亮）

分析思路：这通常是电源板或主板电源电路的问题，因为指示灯不亮，说明主板CPU根本没有得到5V或3.3V的待机电压。

1. 检查保险丝：

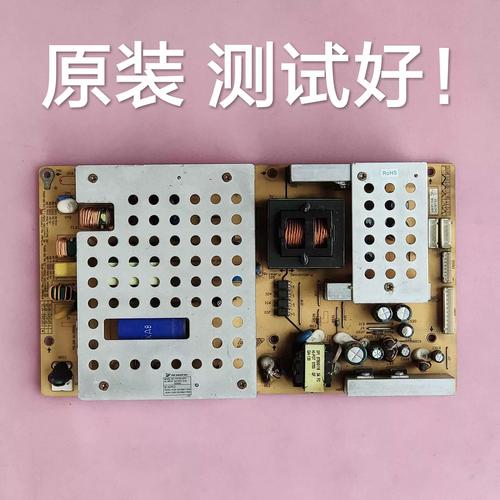

   （图片来源网络，侵删）
   • F1/F2（输入保险丝）：用万用表电阻档测量，如果熔断，说明后级有严重短路。
   • 重点排查：检查 桥式整流堆 是否击穿短路，检查 电源芯片（VIPer12A/22A） 的7脚（源极S）和5-8脚（漏极D）对地是否短路，如果短路，更换整流堆和电源芯片。
   • 如果保险丝发黑或炸裂,除了上述元件，还要检查 PFC（功率因数校正）电路 的开关管、大电容等。

2. 检查待机电压：

   • 如果输入保险丝完好,说明后级没有严重短路。
   • 通电（注意安全！）测量 电源芯片（VIPer12A/22A） 的供电引脚（通常是8脚）是否有约 300V 左右的直流电压，如果没有，检查启动电阻是否开路。
   • 测量电源芯片的输出脚（通常是2脚或3脚）是否有 12V 或 24V 的电压（待机电压），这是给CPU供电的关键。
   • 如果没有输出电压,但300V正常，则基本可以确定是 电源芯片损坏，更换即可。

故障现象二：指示灯亮，但不开机/黑屏

分析思路：指示灯亮，说明电源部分基本正常，为CPU提供了待机电压（通常是5V_STB），问题出在CPU系统或其控制的信号通路上。

1. 检查CPU工作条件：

   • 供电：找到CPU（通常是BGA封装的大芯片，旁边有Flash芯片），测量其核心供电（如3.3V、1.8V、1.2V）是否正常，这些电压由 LDO稳压块 提供，检查稳压块的输入、输出电压是否正常。
   • 复位：测量CPU的复位脚（RESET）在开机瞬间是否有一个低电平到高电平的跳变，可以用示波器看，或者万用表直流电压档观察开机时的电压变化。
   • 时钟：测量CPU旁边的 晶振（如12MHz/24MHz）是否起振，用万用表直流电压档测晶振两脚，应有1.5V-2.5V左右的电压，用示波器看，应有非常漂亮的正弦波，如果电压异常或波形不稳，更换晶振。
   • Flash程序：如果CPU的三个基本条件（供电、复位、时钟）都正常，但仍然无反应，很可能是 Flash存储器程序丢失或错乱，这是此机型的通病。

2. 针对Flash程序的维修：

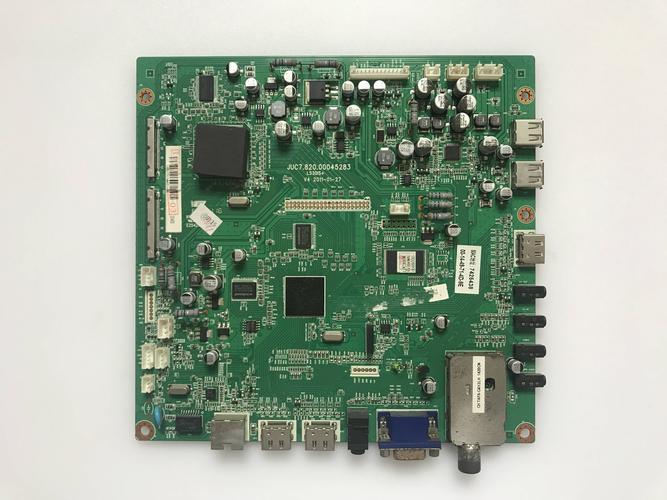

   （图片来源网络，侵删）
   • 更换Flash芯片（最常用）
     • 拆下原装的Flash芯片（使用热风枪，注意温度和风量，避免吹坏周边小元件）。
     • 将准备好的空白的或已刷好程序的 25Q64/25Q128 芯片焊回原位。
     • 用编程器将你下载好的固件程序刷入新的Flash芯片中。
   • 在板编程（需要编程器和稳压模块）
     • 将编程器的VCC、GND、CLK、DI、DO、CS等接口线，小心地飞线到主板上Flash芯片对应的引脚上。
     • 确保编程器供电稳定,然后读出原芯片数据（如果芯片未完全损坏），或直接写入新程序。
   • 使用USB解密/串口刷机（较高级）

     部分主板在特定状态下（通过按键组合进入Bootloader模式），可以通过USB接口或串口进行刷机，这需要你找到对应的刷机工具和教程，成功率取决于主板的引导程序是否完好。

故障现象三：图像异常（白屏、花屏、图像有干扰）

分析思路：这通常与 图像信号处理 和 屏幕驱动 有关。

1. 白屏/蓝屏/黑屏，但有伴音：

   • LVDS排线问题：检查主板到屏幕驱动板的 LVDS排线 是否插好、氧化或损坏，这是最常见的原因。
   • Flash程序问题：有时程序错乱也会导致无图像输出，可以尝试重刷程序。
   • 主芯片MSD6 I 损坏：可能性较小，但排除了以上问题后，需要考虑。

2. 图像花屏、马赛克、有干扰纹：

   • LVDS排线：同上，检查排线。
   • 晶振问题：检查 27MHz 晶振是否工作正常，这是视频解码的核心时钟，损坏会导致图像花屏。
   • 供电不稳：检查主芯片和DDR内存的供电是否稳定、纹波是否过大，可以用示波器测量。
   • DDR内存损坏：MSD6 I 方案通常外挂一颗或多颗DDR内存，如果内存损坏，也会导致花死机，测量其供电和时钟，如果都正常，可尝试更换内存颗粒（难度较高）。

故障现象四：遥控/按键失灵

分析思路：集中在遥控接收头和按键电路上。

1. 检查遥控接收头：测量接收头的供电（通常是5V）和信号输出脚，用手机摄像头对准接收头，按遥控器，如果摄像头屏幕上闪光，说明遥控器正常，接收头可能损坏或信号线断裂。
2. 检查按键电路：按键通常是轻触开关，一端接地，另一端通过一个电阻接到CPU的IO口，测量按键按下时，CPU引脚的电平是否发生变化，如果一直为低或高，可能是按键漏电或CPU的IO口损坏。

第三部分：维修流程总结

1. 观察询问：向用户了解故障发生的过程，观察主板有无明显烧毁、鼓包、元件脱焊的痕迹。
2. 测保险丝：判断是电源问题还是系统问题。
3. 测关键电压：
   • 不开机：测300V、12V/24V待机电压。
   • 不开机/黑屏：测CPU的5V_STB、3.3V、1.8V、1.2V等供电。
4. 测基本条件：对CPU和主芯片，检查其 供电、复位、时钟 三要素。
5. 针对性替换：
   • 电源问题：换电源芯片、整流堆。
   • 系统问题：换晶振、Flash芯片、稳压块。
6. 信号通路检查：针对图像问题，重点检查 LVDS排线 和 27MHz晶振。
7. 软件修复：最后考虑重刷 Flash程序。

第四部分：重要注意事项

• 备件兼容性：更换Flash芯片时，容量可以比原来大（如用25Q128替换25Q64），但不能小，芯片型号（如25Q64SIA）中的后缀（SIA）可能代表不同厂家，但通常不影响使用。
• 焊接技巧：MSD6 I 是BGA封装，返修台和植锡工具是必须的，否则很难成功，对于SOP、SOT等封装的元件，使用尖头烙铁和助焊剂，保证焊点光亮圆润。
• 软件风险：刷机有风险，可能导致“变砖”，刷机前务必备份原厂程序，刷机失败后，如果Flash芯片未物理损坏，通常可以通过编程器重新写入程序来修复。
• 安全警示：电视机主板后级存在高压，即使断电后，大电容中仍可能储存有大量电荷，在维修前，必须对大电容进行 放电 操作，可用一个大功率电阻（如1K/5W）的两端分别接触电容的正负极。

希望这份详细的指南能帮助你成功维修长虹 LT37600 的主板，维修是一个需要耐心和细心的工作，祝你成功！
