第一部分：核心安全须知（重中之重！）
在接触任何CRT显示器内部之前,请务必、务必、务必遵守以下安全准则：

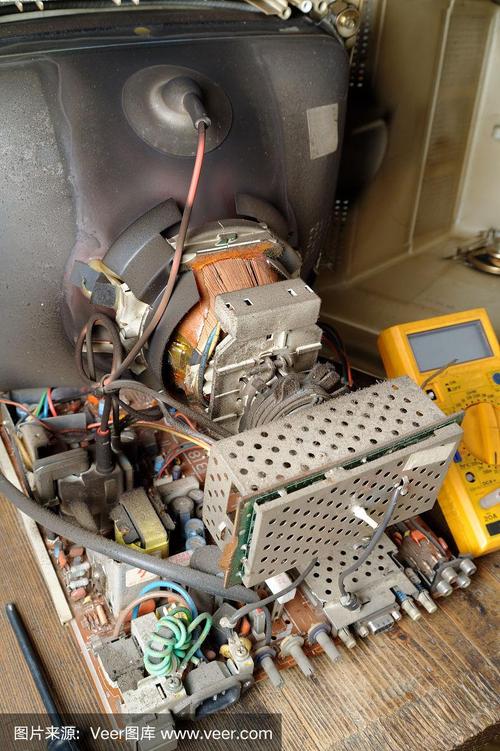

（图片来源网络，侵删）
-
断电与等待：
- 完全断开电源：拔掉显示器背后的电源线。
- 等待放电：CRT内部的高压包（Flyback Transformer，俗称“FBT”或“高压包”）在断电后仍会储存致命的高压电，必须等待至少30分钟到1小时，让内部电容自然放电。绝对不要凭感觉判断是否还有电。
-
放电工具（推荐新手使用）：
- 使用高压放电棒（专门用于维修CRT的工具）。
- 如果没有,可以用一个带绝缘手柄的螺丝刀，前端连接一个鳄鱼夹，鳄鱼夹连接一根接地线（连接到显示器金属外壳或大地）。小心操作，用螺丝刀的金属部分轻轻接触高压包的高压嘴和显像管管颈上的第二阳极（通常是那个带弹簧帽的金属触点），会看到火花并听到“啪”的一声，表示电已放掉。此操作有风险，非专业人士请勿尝试。
-
个人防护装备：
- 绝缘手套：最好是高压电工手套。
- 护目镜：防止玻璃碎裂或内部元件爆炸伤及眼睛。
-
识别危险部件：
（图片来源网络，侵删）- 高压包：通常是一个方形的黑色塑料块，上面连着一根很粗的高压线到显像管。
- 显像管（CRT玻璃）：本身是真空的，受到强烈冲击可能爆炸，移动时要格外小心，避免碰撞。
- 行输出变压器：与高压包紧密相连，也工作在高电压下。
第二部分：现场维修通用流程
遵循一个有条理的流程,可以大大提高维修效率，避免遗漏。
客户沟通与初步判断
- 了解故障现象：向客户详细询问问题。
- “是什么时候开始坏的？”
- “坏之前有什么异常？比如声音、气味、画面变化？”
- “有没有尝试过重启、调整设置？”
- “故障是持续的还是偶尔的？”
- 外部检查：
- 检查电源线、信号线是否连接牢固。
- 检查显示器外壳是否有物理损伤、烧焦痕迹。
- 检查各旋钮（亮度、对比度、位置调节等）是否正常。
通电初步观察（在确保基本安全后）
- 接通电源，但不要立即拆开外壳。
- 观察电源指示灯：是否亮？颜色是否正常？
- 聆听声音：
- 正常的“滋滋”声：通常是高压包工作的声音。
- “嘶嘶”的放电声：可能是高压部分漏电。
- “嗒嗒”声：可能是行扫描电路保护或启动异常。
- 无任何声音：可能是电源部分或行扫描电路未工作。
- 观察屏幕：
- 无任何反应：黑屏。
- 有光栅，但无图像：可能是信号处理或视放电路问题。
- 图像异常：如几何失真、色彩问题、有回扫线等。
拆机与内部检查
- 完全断电并等待放电。
- 拆开外壳：CRT显示器外壳通常由后盖和前框组成，用螺丝固定，注意有些塑料卡扣，避免暴力拆解。
- 内部目视检查：
- 保险丝：位于电源输入处，是第一个要检查的元件，如果烧黑或熔断，说明后级有严重短路。
- 电容：检查电源部分、行扫描部分的大电容，看是否有鼓包、漏液（这是最常见的故障点之一）。
- 电阻：检查是否有烧焦、变黑的痕迹，特别是功率电阻。
- 显像管管颈：观察灯丝是否亮（需要近距离仔细看，通电状态下），管颈内是否有氧化物沉积（通常是白色或灰色的“镀膜”）。
- 电路板：观察是否有烧焦的痕迹，特别是高压包附近和电源部分。
- 连接线：检查排线、插头是否松动、氧化。
针对性测量与维修
根据初步观察的现象,重点排查相应电路。
常见故障分类及维修思路：
第三部分：常见故障现场维修详解
完全黑屏，无任何反应
-
检查电源：
（图片来源网络，侵删）- 用万用表交流档测量电源线输入端是否有220V交流电。
- 如果有电,检查保险丝，如果保险丝熔断，绝对不能直接更换新的，必须先排查导致保险丝烧毁的短路故障，通常是开关电源的整流桥、大滤波电容（C807等型号）或开关管（如2SC5144）击穿短路，更换这些损坏元件后，再换上新保险丝。
- 如果保险丝完好,但后级无电压输出，可能是电源启动电阻、PWM控制器（如UC3842）或开关管本身损坏。
-
检查行扫描电路：
- CRT显示器有一个“行启动”的概念，电源部分先输出一个较低的电压（如12V）给行振荡电路（通常集成在IC如TDA48xx系列中）。
- 行振荡电路正常工作后,产生行频脉冲，驱动行输出管工作，行输出变压器（FBT）才开始工作，产生整机所需的各种高压和低压。
- 如果行输出管（如2SC5144, 2SD1555等）或行振荡IC损坏，行电路不工作，电源会处于轻载或保护状态，导致电压输出异常。
维修要点：先修电源，再修行扫描，这是CRT维修的黄金法则。
屏幕有光栅，但无图像
- 检查信号电缆：确保15针D-SUB接口连接良好，针脚无弯曲或氧化。
- 检查视放板（Video Board / CRT Board）：
- 视放板是连接主板和显像管管颈的电路板。
- 检查视放板上的三极管（通常是2SC5281等型号，负责R、G、B三色信号放大）是否损坏。
- 检查末级视放管的集电极供电是否正常（通常是几十到一百多伏的B+电压）。
- 检查输入的R、G、B信号是否正常。
- 检查显像管：
- 拔下视放板与显像管管颈的连接插头（通常是一个10针或12针的插头）。
- 给显示器通电,观察屏幕，如果此时屏幕出现一条非常亮的水平亮线，并且图像恢复，说明视放板损坏，如果依然是亮栅，则可能是显像管本身或主板信号处理部分的问题。
- 检查主板（主板负责信号解码和转换）：
检查主板上的视频处理IC、RAM（用于存储OSD菜单和屏幕记忆）等是否工作正常。
图像异常
-
几何失真（如枕形失真、梯形失真）：
- 故障点：枕形校正电路，通常是一个独立的变压器（枕形校正变压器，P-Con）和相关的大功率三极管、电容。
- 维修：检查P-Con及其周边元件是否损坏。
-
色彩问题（如缺色、偏色、有回扫线）：
- 缺色：通常是视放板上对应颜色的三极管或电阻开路。
- 偏色：可能是视放管放大倍数不一致，或显像管老化。
- 满屏回扫线：这是CRT的典型故障。
- 原因1：视放板供电电压过低，检查B+电压是否正常。
- 原因2：显像管加速极电压过高，需要调整高压包上的加速极（SCREEN）电位器。调整时要极其小心，每次只调一点点，边调边观察，防止亮度失控损坏显像管。
- 原因3：视放管或IC性能不良。
-
图像扭曲、有干扰纹：
- 检查消隐电路是否正常。
- 检查行、场同步信号是否稳定。
- 检查电源滤波是否良好,特别是大电容容量是否下降。
第四部分：CRT维修工具箱
- 必备：
- 万用表（数字表，带二极管档和电容档）
- 绝缘螺丝刀套装（一字、十字，带磁性）
- 尖嘴钳、斜口钳
- 热风枪和电烙铁（用于拆焊贴片元件）
- 松香、焊锡丝
- 吸锡器或吸锡线
- 强烈推荐：
- 高压放电棒
- 示波器（用于测量行、场脉冲信号，是高级维修的利器）
- 替换元件库（特别是常用的保险丝、电容、三极管、二极管）
第五部分：现场维修的局限性与建议
- 配件稀缺：CRT显示器的专用配件（如高压包、行输出管、偏转线圈）早已停产，现场能找到替换件的概率很低，你需要携带一些常用备件。
- 技术难度高：CRT电路复杂，涉及高压和模拟电路，对维修人员的技术和经验要求很高。
- 成本效益：对于大多数用户来说，维修一台老旧CRT的成本可能远超购买一台新的LCD或LED显示器，在维修前，最好先和客户沟通好维修费用和可能存在的风险。
CRT显示器现场维修是一项考验技术、耐心和胆量的工作。安全永远是第一位，通过系统性的“先外后内、先电源后行场、先简单后复杂”的排查思路，结合丰富的经验，很多看似棘手的问题都能迎刃而解，祝您维修顺利！
