电源板概述与工作原理

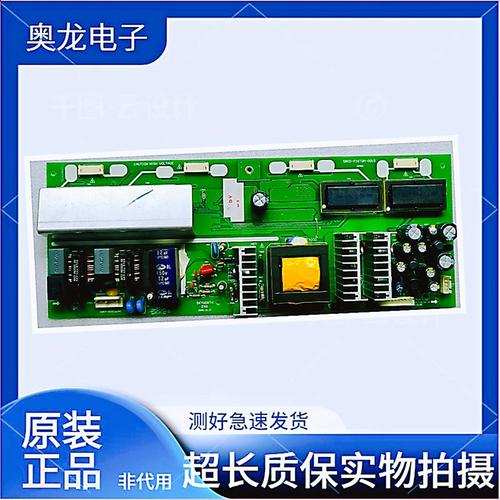

这款电源板采用“三合一”设计，即PFC（功率因数校正）电路 + 主电源（+24V）+ 逆变器（高压板）集成在一块板上。

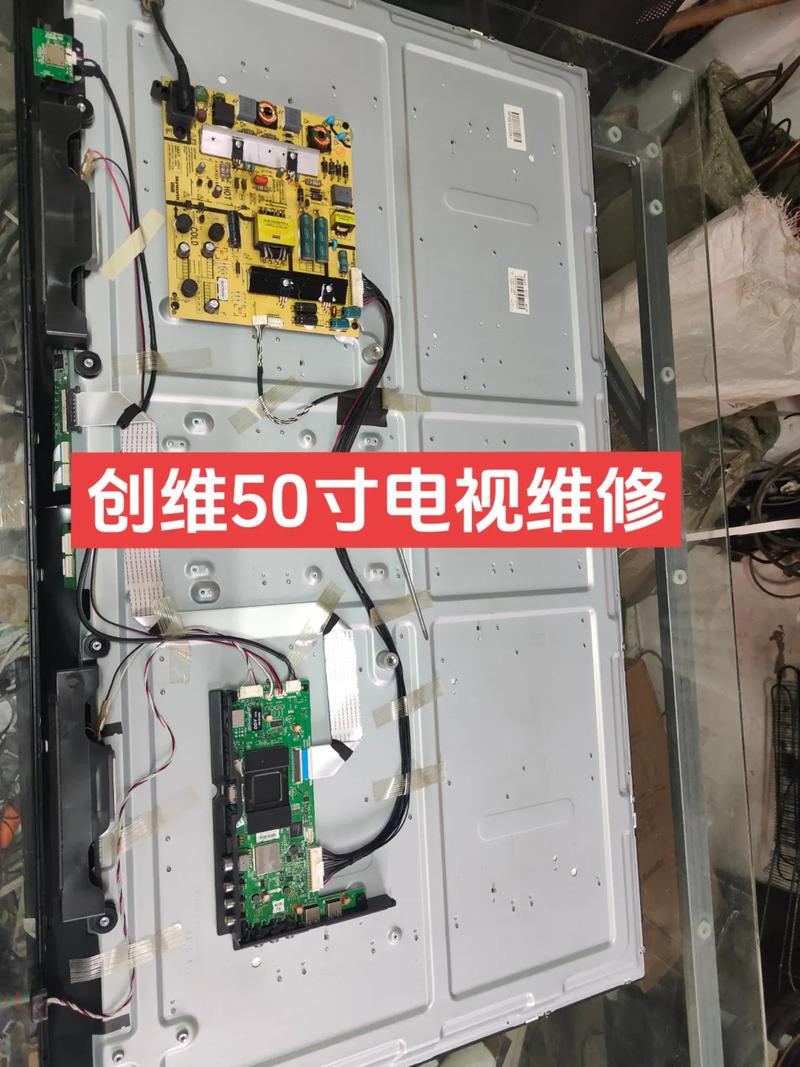

（图片来源网络，侵删）
-
AC输入与待机电路：
- 220V交流电通过保险丝、抗干扰电路（X电容、Y电容）进入。
- 经过桥式整流和初级滤波后,得到约300V的直流电压。
- 这300V电压一路供给主开关变压器（用于产生+24V），另一路通过PFC电感供给PFC电路。
- 一个小的辅助开关变压器（待机变压器）会从主变压器上取电，产生一个+5V-STB（待机电压），这个5V电压是整个电源板的“大脑”，它为CPU、光耦、PWM（脉宽调制）芯片等控制电路供电，用于实现待机和开机控制。
-
PFC电路：
- 作用是提升电压稳定性和功率因数,在开机后，PFC电路会工作，将300V的脉动直流电提升并稳定在约380V-400V的稳定直流电压，这个高压供给主电源的开关管。
-
主电源电路（+24V）：
- 以TEA2260或NCP1397等PWM芯片为核心。
- 接收PFC电路送来的380V高压和CPU的开机指令。
- 驱动主开关变压器工作,通过次级整流滤波，输出稳定的+24V/6A电压，为主板和背光板供电。
-
逆变器（高压板）电路：

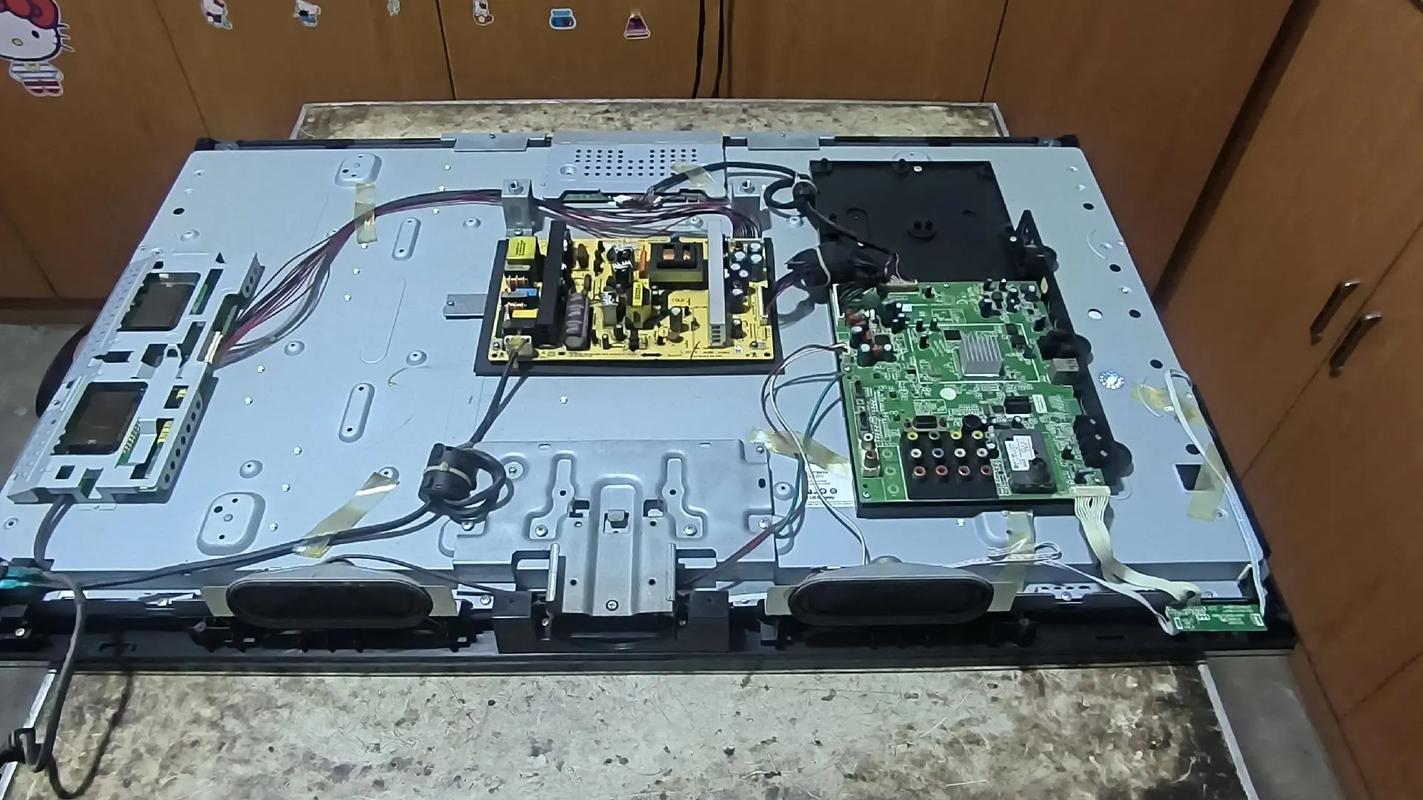

（图片来源网络，侵删）- 作用是将+24V直流电逆变成交流高压，点亮屏幕背光。
- 接收CPU送来的背光开关指令（通常是一个高/低电平信号）和亮度调节指令（PWM脉冲）。
- 以OZ9992/ OZ9998等芯片为核心，驱动MOSFET管，产生交流高压。
常见故障现象与维修思路
故障现象一：完全无反应，指示灯不亮
原因分析： 这是最典型的故障，问题通常出在待机5V电压没有产生。
维修步骤：
- 安全第一！ 断开电源，给电源板通电前，先在+24V输出端接一个假负载（例如汽车灯泡或水泥电阻，功率30W以上），以防空载电压过高导致再次损坏。
- 测量AC输入端：用万用表电阻档测量保险丝（F1）是否熔断。
- 保险丝熔断：说明后级有严重短路，重点检查：
- 桥式整流堆：是否击穿短路。
- 主开关管：通常是2SK2843或2SK2141，极易击穿，检查其D-S极间电阻是否为0。
- PFC开关管：同样型号，也极易击穿。
- PFC二极管：型号通常是STTH8R06，检查是否击穿。
- ICM8003：PFC驱动芯片，如果开关管击穿，它多半也坏了。
- X电容：是否内部短路。
- 保险丝完好：说明后级无明显短路，问题出在待机电路。
- 保险丝熔断：说明后级有严重短路，重点检查：
- 检查待机电路：
- 测量+5V-STB输出端是否有电压。
- 如果没有,说明待机电路未工作。
- 顺藤摸瓜,测量待机变压器初级是否有约300V的供电。
- 检查待机PWM芯片（如VIPer12A/22A）的供电脚（VCC）和启动脚（HV）电压是否正常。
- 检查其反馈脚（FB/COMP）外接的光耦（如PC817）是否工作，光耦的初级端（1、2脚）应该有来自+5V的电压通过一个电阻供电，次级端（3、4脚）连接到芯片的反馈脚。
- 如果发现开关管（待机变压器初级）发烫，很可能是光耦或稳压二极管（如431）损坏，导致开关管工作在失控状态。
故障现象二：指示灯亮，但屏幕不亮，无图像无声音
原因分析： 待机5V正常，说明AC输入、整流、待机电路基本正常，问题出在主电源未启动或背光未点亮。
维修步骤：
（图片来源网络，侵删）
- 测量主电源输出：
- 用万用表测量+24V输出端是否有电压。
- 无+24V电压：说明主电源未工作。
- 检查PFC电路：测量PFC输出端（通常是一个大电容正极）是否有380V左右的电压，如果没有，是PFC电路未工作，检查PFC芯片（如L6562D或NCP1653）的供电、反馈、驱动输出脚是否正常，以及PFC电感、开关管、二极管等元件。
- PFC电压正常,但无+24V：问题在主电源本身，检查主PWM芯片（如TEA2260）的供电、电压反馈脚（V-Sense）、电流检测脚（CS）、驱动输出脚是否正常，检查主开关管是否完好。
- 检查开机控制信号：主板送来的PS-ON（或称POW-ON）信号，这个信号通常是高电平（如3.3V或5V）开机，测量这个信号是否在开机时变为高电平，如果一直是低电平，说明主板或CPU有问题。
- 有+24V电压：说明主电源工作正常，问题在背光或主板。
- 检查背光：在暗处仔细观察屏幕，看是否有非常微弱的光亮（俗称“有重影”），如果有，说明背光驱动电路（逆变器）基本工作，只是亮度太低，问题可能是亮度调节信号（PWM-BL）异常，或者背光供电不足。
- 如果完全看不到光亮,问题可能是：
- 逆变器故障：检查逆变器芯片（如OZ9992）的供电、使能脚（EN）、亮度调节脚（PWM）、驱动输出脚，检查升压电感、谐振电容、输出高压电容是否失效。
- 背光灯管（CCFL）老化或损坏：这是常见的老化故障，24V和逆变器信号都正常，但灯管不亮，很可能是灯管寿命到了。
- 主板故障：主板没有送出正确的背光使能和亮度信号。
故障现象三：屏幕闪烁，有图像声音
原因分析： 通常是供电不稳或负载能力差。
维修步骤：
- 测量+24V电压：在开机和闪烁过程中，用万用表监测+24V电压是否稳定，如果电压波动很大，说明主电源带载能力差。
- 检查主电源滤波电容：+24V输出端的两个2200μF/35V的电解电容是故障高发点，它们的性能会随着时间下降，导致ESR（等效串联电阻）增大，造成电压纹波大，引发闪烁。强烈建议直接更换这两个电容，即使用万用表测量看起来正常。
- 检查PWM芯片的反馈电路：检查电压反馈回路的光耦和431是否性能下降。
- 检查负载：断开背光板的供电，24V稳定了，说明是背光板负载问题，如果仍然闪烁，则是主电源本身问题。
关键维修点与元件
- 保险丝：F1 (T2A/250V)
- 主开关管：Q1, Q2 (2SK2843 或 2SK2141)
- PFC开关管：Q3 (2SK2843 或 2SK2141)
- PFC二极管：D5 (STTH8R06)
- 主电源滤波电容：Cxx (通常是两个2200μF/
