故障现象
当行电路B+对地短路时，通常表现为以下一种或多种现象：

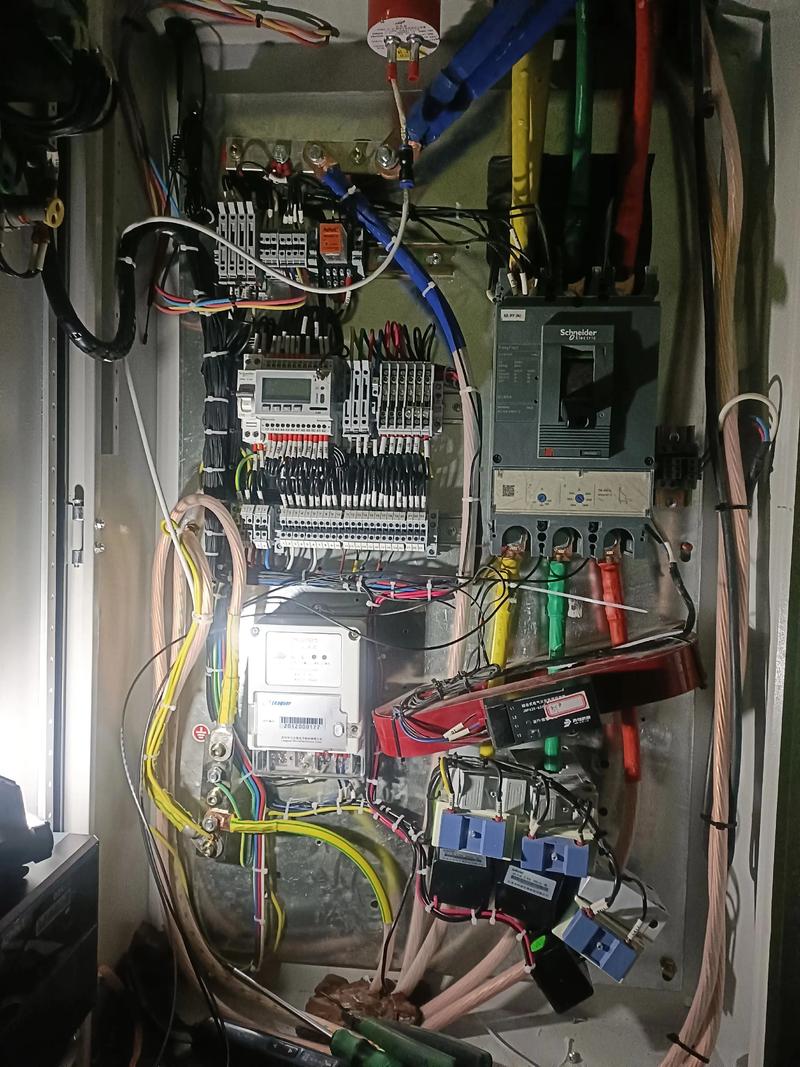

（图片来源网络，侵删）
- “三无”故障：即无光栅、无图像、无声音，这是最典型的现象。
- 电源指示灯不亮或闪烁：电源无法正常启动，或者处于反复保护启动的状态。
- 保险丝熔断：开机瞬间，电源部分的保险丝会立即熔断，这是最直接的短路证据。
- 电源发出“嗒嗒”声：电源尝试启动，但因负载短路而保护，导致电源开关管反复导通和截止，发出有节奏的“嗒嗒”声。
故障原因分析
B+对地短路，意味着在B+电压输出端到地之间，存在一个极低的电阻通路，导致这个通路的原因主要有以下几个方面：
行输出变压器（FBT/T Coil）损坏
这是最常见的原因，行输出变压器内部绕组短路，尤其是初级绕组对地（铁芯）短路，会直接导致B+对地短路，其内部的高压包、聚焦极、加速极绕组等发生对地打火或短路，也会造成此故障。
行输出管损坏
行输出管是行电路的核心功率器件,工作在高电压、大电流状态下，它集电极直接接在B+电压上，如果行输出管集电极-发射极或集电极-基极之间击穿短路，就会直接将B+电压拉到地，形成短路。
行偏转线圈或S校正电容等行负载短路
行偏转线圈、S校正电容、行线性校正电感等元件，如果其中任何一个发生对地短路，也会导致B+对地短路。

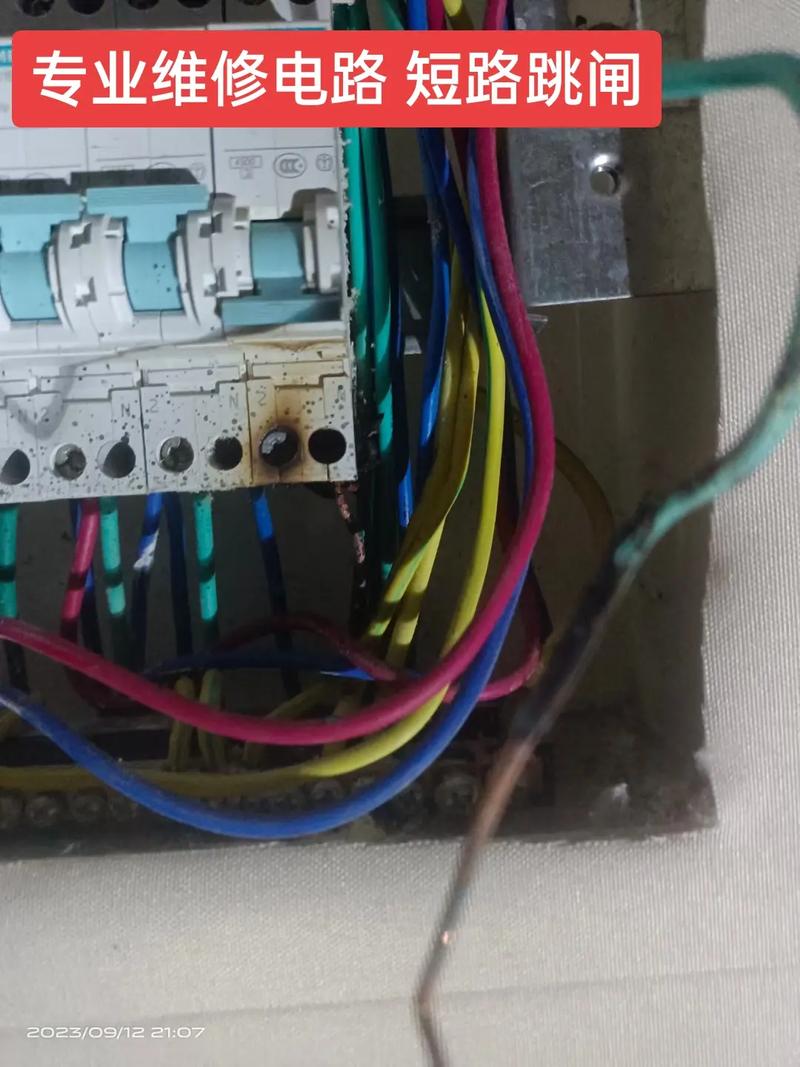

（图片来源网络，侵删）
行逆程电容或S校正电容严重漏电或击穿
这些电容工作在高电压下,容易击穿，一旦击穿，相当于将B+电压直接对地短路。
印刷电路板故障
B+电压走线与地线之间因灰尘、潮湿、油污或铜箔毛刺等原因，发生打火或铜箔粘连，形成短路。
维修思路与步骤
维修的核心思路是：先断开，后分段，逐一排查，切忌盲目通电，否则会扩大故障范围，烧毁更多元件。
第一步：安全准备与初步检查
- 断电：务必拔下电视机的电源插头。
- 放电：对于大屏幕彩电，行输出变压器会储存有高压，需用大功率电阻（如1kΩ/10W）对显像管阳极、行输出管集电极等关键点进行放电，防止电击。
- 开盖：打开电视机后盖。
- 目视检查：
- 检查保险丝是否熔断,如果熔断，说明确实存在严重短路。
- 仔细观察电路板,特别是B+走线附近，有无明显的烧焦、发黑、打火痕迹。
- 检查行输出管、行输出变压器等元件有无开裂、鼓包、烧毁的迹象。
第二步：测量电阻，确认短路
使用万用表的电阻档（低阻值档，如200Ω档）或二极管档进行测量。

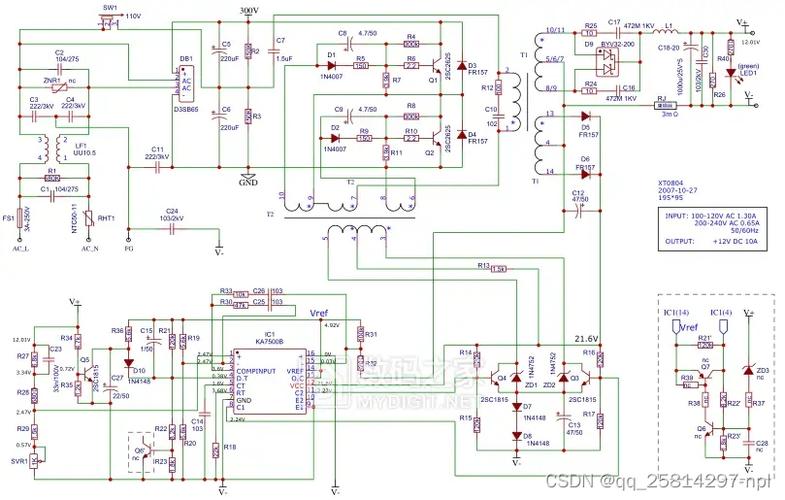

（图片来源网络，侵删）
- 找到B+测试点：通常在行输出管的集电极、行输出变压器的初级供电脚、电源板的B+输出端可以找到。
- 测量对地电阻：
- 将万用表黑表笔（公共端）接地（可以是主电源地、散热片地等）。
- 将红表笔接B+测试点。
- 正常情况：测得的电阻值应该在数kΩ以上，甚至无穷大，刚断电时，由于滤波电容的存在，读数会从零逐渐增大。
- 故障情况：如果测得的电阻值非常小，接近0Ω或只有几欧姆，则确认B+对地存在严重短路。
第三步：断开法分段排查（核心步骤）
这是确定短路元件最有效的方法,我们的目标是判断短路点是在行输出级本身，还是在之前的电源或驱动电路。
-
断开行输出级负载（关键步骤）
- 找到连接到行输出管基极的电阻或电感（通常称为“行激励脉冲”耦合元件，如R415, L401等，具体型号因机而异）。
- 将该元件从电路板上焊下一端，使其与行输出管基极断开，这样做是为了切断行输出级的激励信号，使其停止工作，如果此时短路消失，说明故障就在行输出级本身；如果短路依旧，则故障在行输出级之前的电路。
-
测量断开后的B+对地电阻
-
重新测量B+对地的电阻。
-
情况A：短路现象消失（电阻恢复正常）
- 故障在行输出级，问题出在行输出管、行输出变压器、行偏转线圈或其相关电路上。
- 下一步排查：
- 检查行输出管：将行输出管从电路板上拆下，用万用表二极管档测量其三个极之间的电阻，正常情况下，基极-发射极、基极-集电极应有一个PN结的特性，集电极-发射极在未触发时应不通，如果测得集电极-发射极之间电阻很小或为0，则行输出管已击穿。
- 检查行输出变压器：如果行输出管是好的，那么极有可能是行输出变压器损坏，行输出变压器内部短路用万用表很难直接测准，最可靠的方法是替换法，用一个同型号的好的行输出变压器换上，看故障是否排除。
- 检查行偏转线圈：拔下偏转线圈与主电路板的连接插头，再测量B+对地电阻，如果恢复正常，说明是偏转线圈短路，需更换偏转线圈。
-
情况B：短路现象依旧（电阻依然很小）
- 故障不在行输出级,而是在行输出级之前的电路，通常是电源部分或行振荡/驱动部分有问题。
- 下一步排查：
- 检查电源部分：重点检查电源的+B输出滤波电容（通常是几百微法的大电容）是否击穿或严重漏电，电容击穿是导致B+对地短路的常见原因之一。
- 检查行振荡/驱动电路：虽然比较少见，但如果行振荡IC（如LA7830, TDA9302等）或其外围电路损坏，可能会导致其输出端（行激励输出）对地短路，并通过激励耦合元件影响到B+，需要仔细检查相关IC和周边元件。
-
第四步：更换元件与测试
- 更换损坏元件：通过上述排查，找到损坏的元件（如行输出管、行输出变压器、滤波电容等），用同规格或参数相近的优质元件进行更换。
- 清洁电路板：如果发现是电路板打火导致，需用酒精或专用清洗剂清洁打火点，并检查铜箔是否完好。
- 通电测试：
- 在确保所有短路点都已排除后,可以通电测试。
- 建议使用隔离变压器，以防万一再次短路损坏其他设备或发生危险。
- 先通电,用万用表监测B+电压是否恢复正常且稳定。
- 如果B+电压正常，再观察屏幕是否有光栅，伴音是否正常，如果光栅不正常（如一条水平亮线），则需检查行偏转电路，但这已超出“B+短路”的范畴。
总结与注意事项
- 核心是“断开法”：这是诊断此类短路故障的“金标准”。
- 先易后难：先检查直观可见的故障（保险丝、烧焦痕迹），再进行电阻测量和断开排查。
- 安全第一：高压电容必须放电，操作时注意人身安全。
- 替换法：对于行输出变压器这类集成度高、内部结构复杂的元件，替换法往往是最高效、最可靠的判断方法。
- 注意型号：更换元件时，尽量使用原型号或参数相符的元件，特别是行输出管和行输出变压器，对整机性能影响很大。
遵循以上步骤,你就可以系统、安全地排查并解决彩电行电路B+对地的短路故障。
