硬盘维修，尤其是固件级和物理磁头级的维修，是一项高风险、高技术门槛的工作，操作不当可能导致数据永久丢失，并损坏硬盘，本文旨在提供理论知识和常规维修思路，对于重要数据，强烈建议寻求专业的数据恢复服务。
（图片来源网络，侵删）
第一部分：SATA硬盘电路原理
SATA硬盘可以看作一个精密的机电一体化系统,主要由两大部分组成：机械部分和电路板部分，我们这里重点讨论电路板。
硬盘电路板的主要功能
硬盘电路板,通常称为PCBA（Printed Circuit Board Assembly），是硬盘的“大脑”和“神经系统”，它的核心功能包括：
- 与主板通信： 通过SATA接口接收和解析来自主机的指令（如读、写、寻道），并将处理后的数据返回给主机。
- 控制电机： 精确控制主轴电机和音圈电机的转速、位置和加速度。
- 管理磁头： 读写数据、进行磁头寻道和加载/卸载。
- 处理数据： 对原始读写信号进行放大、滤波、编码（如8/10b编码、NRZI）和解码。
- 缓存管理： 控制高速缓存芯片的读写，协调与主机和盘片的I/O速度差异。
- 供电管理： 稳定地为内部各个模块提供所需的各种电压。
- 固件存储与运行： 存储并运行硬盘的“操作系统”——固件，负责所有底层逻辑和自我诊断。
硬盘电路板的核心组成
一张典型的SATA硬盘电路板上主要有以下元器件：
a. 主控芯片
（图片来源网络，侵删）
- 角色： 硬盘的CPU和SoC（System on Chip）。
- 功能： 这是整个电路板的核心，它内部集成了处理器核心、各种接口控制器（SATA、PATA）、DSP（数字信号处理器）等，它负责执行固件代码，协调整个硬盘的工作。
- 识别： 通常是电路板上最大、引脚最多的芯片，上面刻有硬盘厂商的Logo和型号，如 Seagate (希捷)、Toshiba (东芝)、WD (西部数据) 等。
b. 缓存芯片
- 角色： 硬盘的“内存”。
- 功能： 临时存放从盘片读出的数据或等待写入盘片的数据，由于SATA接口速度远高于盘片读写速度，缓存的存在可以极大地提升硬盘的性能和响应速度。
- 识别： 通常是几颗靠近主控芯片的小芯片，型号如 Samsung (三星)、Hynix (海力士)、Micron (美光) 等，容量从64MB到1GB+不等。
c. 电机驱动芯片
- 角色： 主轴电机和音圈电机的“肌肉”。
- 功能： 接收主控芯片的PWM（脉宽调制）信号，将其放大成足以驱动电机旋转或磁头精确定位的大电流。
- 识别： 通常是一个带有较大散热片的芯片，因为它处理大电流，会发热，常见型号有 Agilent (安捷伦)、TI (德州仪器)、ST (意法半导体) 等的驱动芯片。
d. 磁头前置放大器
- 角色： 磁头的“耳朵”和“嘴巴”。
- 功能： 这是非常关键的芯片，磁头读盘时产生的微弱信号（微伏级别）需要经过它进行数千倍的放大；向盘片写入数据时，它又要将主控送来的信号进行功率放大，以驱动磁头在盘片上磁化介质。
- 识别： 通常是一个很小的芯片，上面有8个或更多引脚，直接连接到磁头排线。

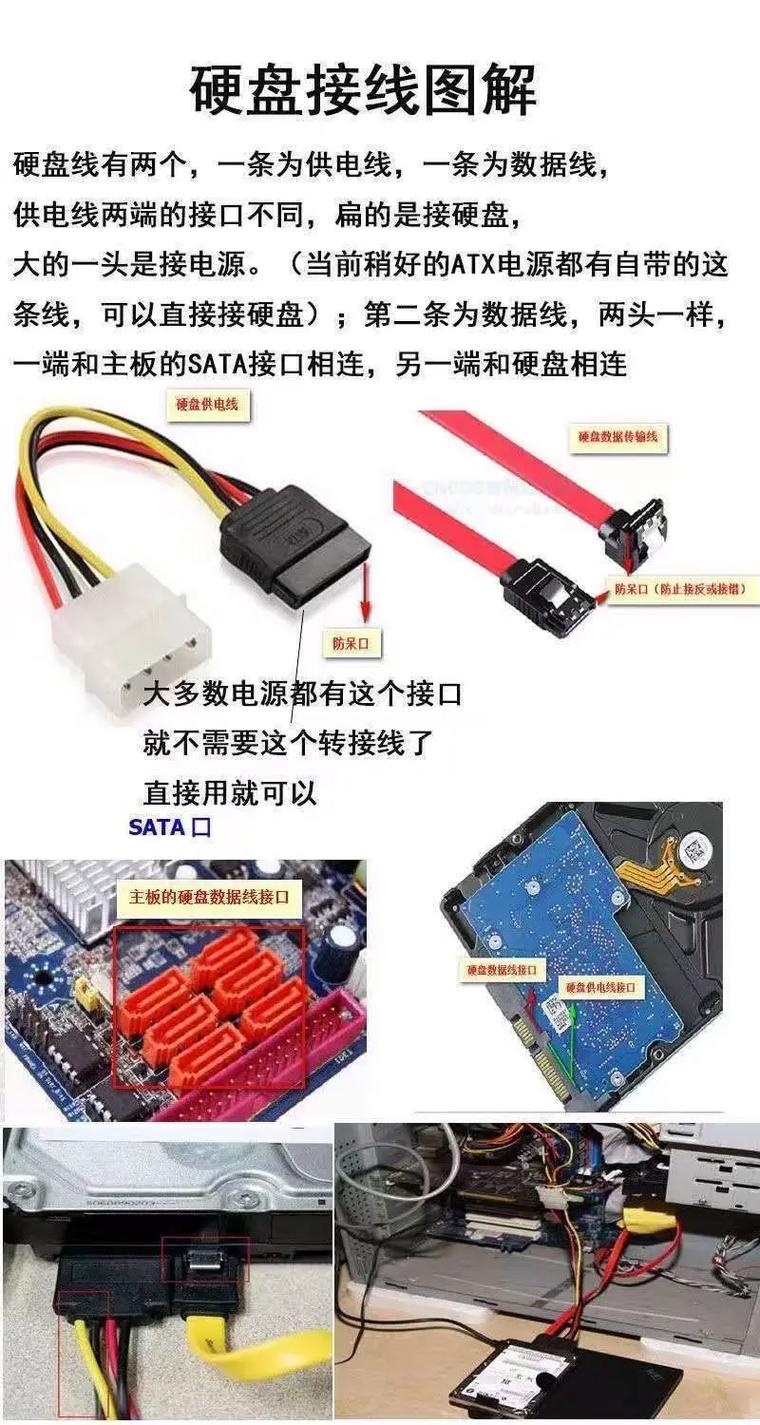

e. 电源接口
（图片来源网络，侵删）
- 角色： 硬盘的“食道”。
- 功能： 接收主机电源供应的+12V（给主轴电机用）和+5V（给电路板逻辑部分用），SATA电源接口有15个引脚。
f. 数据接口
- 角色： 硬盘的“声带”。
- 功能： 通过SATA数据线与主板连接，传输控制指令和读写数据，SATA数据接口有7个引脚。
g. 晶振
- 角色： 硬盘的“心跳”。
- 功能： 提供一个稳定、精确的频率基准，供主控芯片和其他数字电路作为工作时钟，常见的频率有25MHz、48MHz等。
- 识别： 一个金属封装或陶瓷封装的小方块，通常有两个引脚。
h. 其他元器件
- 滤波电容/电感： 用于稳定电源，滤除杂波，保证各部分电路工作纯净。
- 稳压器： 将输入的+5V或+12V电压进一步转换为芯片所需的更低电压（如3.3V, 2.5V, 1.8V, 1.2V等）。
- 保护二极管/TVS管： 防止静电和电压浪涌损坏精密芯片。
第二部分：SATA硬盘电路板维修思路与方法
维修工作遵循“先外后内、先软后硬、先简单后复杂”的原则。
第一步：故障诊断与现象分析
要明确硬盘的故障现象,这决定了维修的方向。
- 完全不通电（“死盘”）： 接上电源后，硬盘没有任何反应，电机不转，指示灯不亮。
- 通电后异响： 电机无法正常启动，发出“咔哒咔哒”或“滋滋”的重复声音。
- 通电后电机转，但无法识别： 硬盘通电后，电机正常转动，但主板BIOS或操作系统里完全看不到硬盘。
- 识别但报错： 系统可以识别到硬盘，但无法访问，或提示“未格式化”、“需要格式化”、“I/O错误”等。
- 速度极慢或频繁掉线： 硬盘可以识别和使用，但速度非常慢，或在工作过程中突然消失，需要重新插拔才能识别。
第二步：常规检修流程（由简到繁）
外观检查
- 目视： 仔细观察电路板是否有明显的物理损伤，如烧毁、发黑、爆电容。
- 闻气味： 闻一下是否有焦糊味，这通常是芯片烧毁的迹象。
- 看腐蚀： 检查电路板是否有因液体或潮湿导致的绿色或白色铜锈，特别是电源接口附近。
电源检查（最常见故障点）
- 工具： 万用表。
- 方法：
- 断开硬盘与主板的连接。
- 将硬盘SATA电源接口插入电源。
- 用万用表测量电源接口的各个引脚电压是否正常：
- +12V (黄色线): 是否在11.5V ~ 12.5V之间。
- +5V (红色线): 是否在4.75V ~ 5.25V之间。
- 如果电压异常,问题可能出在电源或电源线上，如果电压正常，但硬盘不工作，问题很可能在硬盘电路板上。
“最小系统”法
- 目的： 判断是电路板问题还是盘体/磁头问题。
- 方法：
- 将待修硬盘的PCBA拆下。
- 找一个型号、固件版本、生产日期完全相同的“好”硬盘。
- 将待修硬盘的PCBA安装到这个“好”硬盘的盘体上。
- 通电测试。
- 结果分析：
- 如果故障消失：说明原PCBA损坏，问题在电路板上。
- 如果故障依旧：说明问题在盘体内部（如磁头损坏、电机问题、固件损坏等），此时电路板维修基本无效，需要专业数据恢复。
电路板级维修
警告： 此步骤需要专业的电子维修技能和工具，如热风枪、示波器、编程器等，非专业人士请勿尝试！
a. 电源电路检修
- 检查保险丝： SATA硬盘电路板上通常有一个或多个小贴片保险丝，用万用表的二极管档或电阻档测量其是否通，如果断路，需要用同规格的保险丝替换。
- 检查稳压器： 测量稳压器输入和输出端的电压，如果输入正常但输出为0或异常，稳压器可能损坏。
- 检查滤波电容： 检查是否有鼓包、漏液，用万用表电容档测量其容量是否在标称值范围内。
b. 主控芯片及相关电路检修
- 检查供电： 主控芯片需要多路供电（如3.3V, 2.5V, 1.8V等），逐一测量其供电引脚电压是否正常。
- 检查时钟： 用示波器测量晶振引脚，看是否有起振波形和正确的频率。
- 检查复位信号： 测量复位引脚，在上电瞬间应有高电平到低电平的跳变。
- 重焊/更换主控芯片： 如果以上都正常，可能是主控芯片本身虚焊或损坏，需要使用热风枪将其拆下，清理焊盘，然后重新焊接，如果怀疑芯片内部损坏，则需要更换同型号的主控芯片，并且通常需要重植固件。
c. 缓存芯片检修
- 检查供电： 和主控芯片一样，首先检查其供电是否正常。
- 重焊/更换缓存： 缓存芯片虚焊或损坏是比较常见的故障，可以尝试重新焊接，如果怀疑损坏，更换同型号、同容量的缓存芯片。
d. 固件问题修复
- 现象： 通电后电机转，但无法识别，或者识别后报错。
- 原因： 固件是存储在盘片上的一个特殊区域，PCBA上的ROM芯片（或主控内部的ROM）只存储了引导程序，如果盘片上的固件模块损坏，硬盘就无法正常工作。
- 修复方法：
- 重写固件： 使用专业的固件维修工具（如PC-3000, Salvation Data等），通过一个“好”的盘体或专用设备，将正确的固件模块写入到故障盘中，这通常需要专业的数据恢复设备和技术。
- PCBA固件移植： 如果PCBA上的ROM芯片固件损坏，或者更换了主控芯片，需要将原固件通过编程器读出，然后写入到新的ROM芯片中，再焊回PCBA。
e. 磁头前置放大器检修
- 现象： 通常表现为通电后“咔哒”响（磁头反复尝试寻道但失败）或无法识别。
- 检查： 测量其供电是否正常。
- 更换： 如果损坏，需要更换同型号的前置放大器芯片，这是一项精细的焊接工作。
总结与建议
| 故障现象 | 可能原因 | 检修方法 |
|---|---|---|
| 完全不通电 | 电源问题、PCBA保险丝烧断、主控损坏 | 检查电源电压、测量保险丝、检查主控供电 |
| 通电异响 | 磁头损坏/卡死、电机问题、PCBA前置放大器坏 | 最小系统法判断，通常需专业数据恢复 |
| 通电转但不识别 | 固件损坏、PCBA主控/缓存/ROM问题、磁头放大器坏 | 最小系统法判断，尝试重写固件或维修PCBA |
| 识别但报错/掉线 | 固件损坏、PCBA供电不稳、缓存问题 | 检查PCBA供电、重焊缓存、重写固件 |
最终建议：
- 数据无价： 如果硬盘里有重要数据，不要轻易尝试自己维修，特别是需要开盘操作时，交给专业的数据恢复公司是唯一安全的选择。
- 风险自负： 如果只是闲置硬盘，想尝试DIY维修，请务必准备好工具，并做好硬盘彻底报废的心理准备。
- 循序渐进： 从最简单的电源检查和外观检查开始，不要一上来就拆芯片。
- 记录与学习： 维修过程做好记录，遇到问题多查资料，多分析原理。
希望这份详细的指南能帮助你理解SATA硬盘的电路原理和维修思路。
