重要安全提示
在进行任何维修操作之前,请务必：

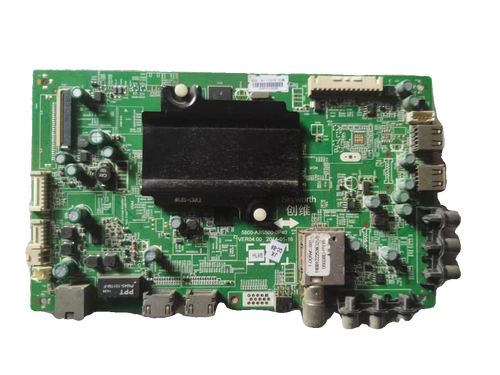

（图片来源网络，侵删）
- 断开电源：拔掉电视的电源线，并等待至少5-10分钟，让主板上的大电容充分放电，避免触电。
- 释放静电：佩戴防静电手环，或触摸金属物体释放身体静电，防止静电损坏主板上的精密芯片。
- 拍照记录：在拆卸任何排线、螺丝或元件之前，用手机拍照，以便后续正确安装。
- 备份数据：如果主板是好的，仅是软件问题，刷机会清除所有数据，如有重要设置，请提前记录。
第一部分：常见故障现象与可能原因分析
| 故障现象 | 可能的原因 |
|---|---|
| 完全无反应，指示灯不亮 | 电源板问题（未输出12V/5V电压） 主板电源输入端保险丝熔断 主板电源管理芯片（如AP8015, OZ9926等）或其外围电路损坏 电源开关按键损坏 |
| 指示灯亮，屏幕黑屏，无图像无声音 | 主板CPU未工作（晶振、复位电路、供电问题） 系统软件崩溃（俗称“死机”） 屏驱动板（T-CON）或屏线问题（但主板故障概率更高） 主板上的存储芯片（Flash/EMMC）损坏或固件丢失 |
| 指示灯亮，屏幕亮，但无图像或图像异常 | CPU或视频解码芯片（如MStar 6A928/6A938等）工作异常 DDR内存损坏或接触不良 屏幕输出接口（LVDS/eDP）或排线损坏 固件问题导致无法正常输出信号 |
| 自动开关机或频繁重启 | 电源供电不稳定 主板某处存在短路或漏电 系统软件冲突或损坏 IR红外接收器故障（误接收到信号） |
| 无声音或声音异常 | 音功放芯片（如TPA3116D2等）及其供电、外围电路损坏 CPU音频输出端到音功放芯片之间的通路问题 软件设置问题（静音、音效模式等） |
第二部分：维修工具与备件准备
工具：
- 基础工具：螺丝刀（十字、内梅花）、镊子、尖嘴钳。
- 测量工具：万用表（必备，用于测电压、通断、阻值）、示波器（高级，用于测波形，强烈推荐）。
- 焊接工具：热风枪、电烙铁（尖头、刀头）、焊锡丝、助焊膏、吸锡线/吸锡器。
- 其他：放大镜、酒精、棉签、防静电手环、小刷子。
备件（根据故障现象准备）：
- 通用：同型号主板（最省事的办法）、保险丝（F1, F2等，通常为2A/3A）。
- 核心芯片：电源管理芯片、CPU主芯片、Flash存储芯片、DDR内存、音功放芯片。
- 易损元件：晶振、电容（特别是电源滤波电容和鼓包电容）、TVS二极管、稳压二极管。
第三部分：主板维修详细步骤（以“黑屏无反应”为例）
外观检查与目测
- 清洁：用小刷子和酒精棉签清理主板上的灰尘，特别是CPU、内存、电源芯片周围。
- 检查：仔细观察主板，寻找明显问题：
- 电容鼓包/漏液：这是最常见的硬件故障，电源部分和CPU供电部分的电容尤其容易出问题，如有，必须更换。
- 烧焦痕迹：检查芯片、电阻、排阻等是否有发黑、烧焦的迹象。
- 物理损伤：检查主板是否有弯折、断裂或元件脱焊。
- 虚焊：对CPU、内存、Flash等大芯片进行目检，看引脚是否有光泽不一或疑似脱焊的地方。
测电源输入与关键保险丝
- 测电源输入：找到电源输入排线（通常是2针或4针，标有12V或PWR_IN），用万用表二极管档或直流电压档测其对地电阻，如果阻值极小（接近0Ω），说明主板存在严重短路，需要重点排查电源管理芯片、MOS管、大电容等。
- 测保险丝：找到主板上的保险丝（通常在电源输入附近，是一个黑色或绿色的方块元件），用万用表电阻档测量其通断，如果断路，说明后续电路有短路问题，切勿直接更换保险丝通电，否则会扩大故障，必须先排除短路故障。
测核心供电
如果保险丝完好,且输入对地无短路，则开始测量核心供电。
- CPU主供电：找到CPU主供电的滤波电容（通常是几个大容量的电解电容），通电后（注意安全），测量其电压是否正常（如1.2V, 1.8V, 3.3V等，具体看主板标注），如果电压异常，需要检查其供电电路的电感、MOS管、PWM控制器（如AP8015）等。
- DDR内存供电：测量DDR内存芯片旁边的供电，电压通常为1.5V或1.25V。
- 芯片组/IO供电：测量其他芯片的3.3V、5V、2.5V等供电是否正常。
注意：这一步是维修的难点和重点，需要参考主板原理图，没有原理图时，可以找同型号主板的“点位图”或“供电图”参考。

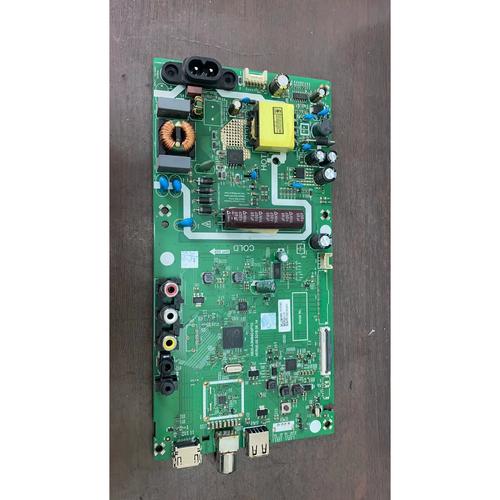

（图片来源网络，侵删）
测复位与时钟
如果核心供电正常,但CPU仍不工作，需要检查复位和时钟信号。
- 复位信号：找到CPU的复位脚（通常为
RST或RESET），开机瞬间，用万用表或示波器测量该脚是否有一个高电平跳变，如果一直是低电平或无变化，复位电路有问题。 - 时钟信号：找到CPU附近的主频晶振（如24MHz），用示波器测量其脚位是否有正弦波，如果没有波形或波形畸变，说明晶振或其起振电容损坏，晶振损坏是常见故障。
测软件相关（刷机）
如果硬件上供电、复位、时钟都正常，很可能是软件问题。
- Flash芯片检测：找到主板上存储固件的Flash芯片（如Winbond, GD等品牌的NAND Flash），用万用表测量其VCC和VCCPP（或VS）供电是否正常（通常为3.3V）。
- 刷机：
- 拆下Flash芯片：使用热风枪小心地拆下Flash芯片。
- 寻找固件：在电视维修论坛（如“迅维网”、“电视技术论坛”）或淘宝上搜索“创维 32E15HR E320UAU-E 固件”，下载正确的
.bin或.hex文件。 - 使用编程器：使用通用Flash编程器（如TL866系列）将固件烧录到拆下的Flash芯片中。
- 安装回去：将刷好固件的芯片焊回主板原位。
- 测试：通电测试，看是否能开机进入系统。
第四部分：关键测试点参考（E320UAU-E主板）
注意：以下点位为通用参考，具体电压和波形请以你手上的主板实物和实测为准。
| 测试点 | 正常电压 | 备注 |
|---|---|---|
| 电源输入 | 12V | 电源板输入 |
| 主保险丝 | 0Ω (电阻档) | 通则正常，断则短路 |
| CPU核心电压 | 2V | 通常由AP8015等PWM芯片控制 |
| DDR内存电压 | 1 |

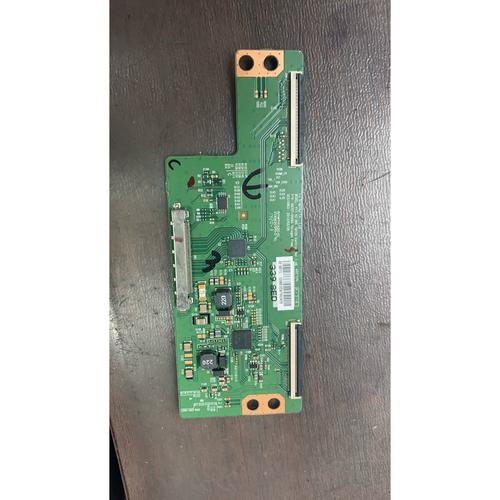

（图片来源网络，侵删）
