OFDM之所以成为现代无线通信（如4G/5G、Wi-Fi）的核心技术，正是因为它巧妙地结合了多项关键技术，以高效地应对无线信道中的严峻挑战。
（图片来源网络，侵删）
我们用一个简单的比喻来理解OFDM：
想象一条高速公路（宽带无线信道），如果只允许一辆大卡车（单载波）高速行驶，一旦路上有个坑（频率选择性衰落），整辆卡车都会翻车，导致所有货物（数据）都丢失，而OFDM的思路是，把这条高速公路分成很多条并排的小车道（子载波），让很多辆小汽车（子载波）并行行驶，即使其中一条小车道上有个小坑，只会影响那一辆小汽车，其他小车道上的汽车依然能安全到达，整体运输效率大大提高。
基于这个比喻,我们来看OFDM的几项核心关键技术：
子载波的正交性
这是OFDM的基石。
（图片来源网络，侵删）

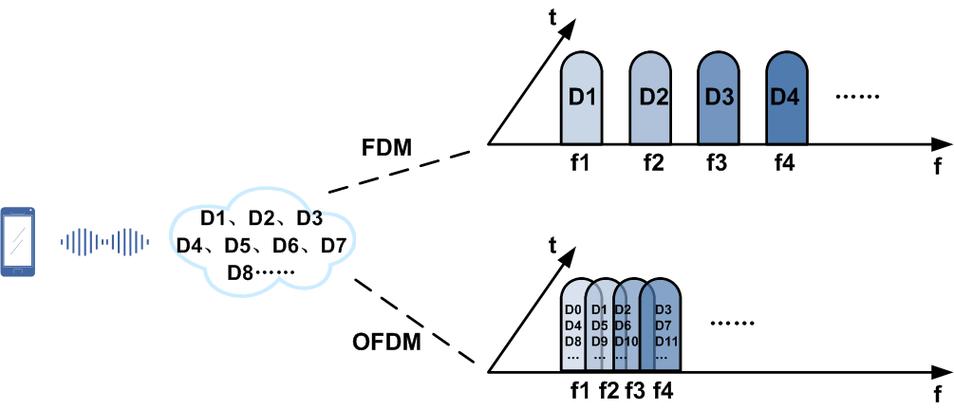

- 技术原理：OFDM系统将总的传输带宽划分为大量相互重叠的、但彼此正交的子载波，这里的“正交”指的是在频域上，每个子载波的频谱峰值恰好位于其他子载波的零点位置。
- 核心优势：
- 频谱效率高：子载波之间可以重叠，而不会产生载波间干扰，这相比于传统的FDM（频分复用）系统，需要用保护频带来隔离不同信道，极大地提高了频谱利用率。

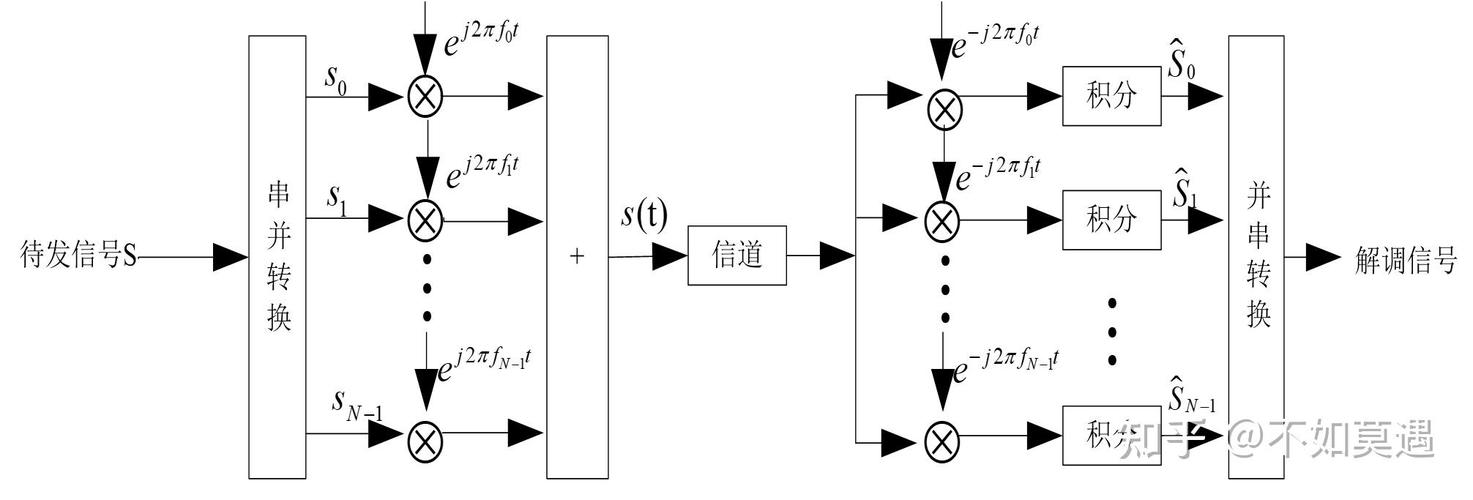

- 简化接收机：在接收端，可以利用正交性通过一个简单的积分（或FFT运算）来分离出每个子载波上的信号，而无需复杂的滤波器组。
快速傅里叶变换
这是OFDM实现高效、低成本的引擎。
- 技术原理：OFDM系统的调制和解调过程，本质上就是IFFT（逆傅里叶变换）和FFT（快速傅里叶变换）的过程。
- 发射端：将需要传输的并行数据流（频域信号）进行IFFT变换，转换成时域信号，然后通过数模转换和射频单元发射出去。
- 接收端：将接收到的时域信号进行采样，然后进行FFT变换，将其转换回频域信号，从而恢复出原始的并行数据流。
- 核心优势：
- 实现高效：FFT/IFFT算法是一种非常成熟的数学工具，可以用专用硬件（ASIC）或数字信号处理器高效实现，大大降低了OFDM系统的复杂度和成本。
- 系统灵活：可以通过改变FFT的规模（点数）来灵活地调整OFDM符号的时长和子载波的数量，以适应不同的带宽和时延扩展需求。
循环前缀
这是OFDM对抗多径效应的“护身符”。
- 技术原理：在发送OFDM符号之前，将OFDM符号的末尾一小部分数据复制，并添加到该符号的开头，形成循环前缀。
- 核心优势：
- 消除符号间干扰：多径效应会导致不同时延的信号副本在接收端叠加，如果多径时延小于CP的长度，那么前一个OFDM符号的多径分量就不会干扰到当前OFDM符号的主体部分，CP起到了一个“保护间隔”的作用。
- 保持子载波正交性：CP将原本线性卷积的多径信道，转换为了循环卷积，这使得接收端的FFT运算能够将信道的影响等效为一个简单的频域复数增益（每个子载波乘以一个系数），从而大大简化了信道均衡的复杂度（从时域的复杂均衡器变成了频域的单抽头均衡）。
信道编码与交织
这是OFDM系统实现高可靠性的“安全网”。
- 技术原理：
- 信道编码：在发送数据前，加入冗余信息（如卷积码、Turbo码、LDPC码等），这样，即使部分数据在传输中出错，接收端也可以利用这些冗余信息进行纠错，恢复出原始数据。
- 交织：将编码后的数据符号在时间和频率上进行重排，OFDM系统的固有问题是，深衰落会导致某些连续的子载波或连续的OFDM符号完全丢失（即“突发性错误”），信道编码擅长纠正随机错误，但对突发错误效果不佳，交织的作用就是将这种突发错误打散，变成随机错误，从而让信道编码能够高效地发挥作用。
- 核心优势：极大地提高了系统在恶劣信道条件下的抗干扰能力和传输可靠性，是实现高速率、高质量通信的关键。
导频插入
这是OFDM系统实现信道估计的“探路者”。
- 技术原理：在数据子载波中，有规律地插入一些已知的、固定的信号，即导频符号，接收端已经确切地知道这些导频符号应该是什么。
- 核心优势：
- 信道估计：接收端通过比较收到的导频符号和已知的导频符号，可以精确地估计出每个子载波在当前时刻的信道状况（如幅度衰减和相位偏移）。
- 相位跟踪：补偿由多普勒频移或载波频率偏移引起的相位旋转，确保数据的正确解调。
- 信道均衡：利用估计出的信道信息，对接收到的数据子载波进行补偿（即均衡），以消除信道失真。
自适应调制与编码
这是OFDM系统实现高速率、高谱效的“智慧大脑”。
- 技术原理：通过信道估计（利用导频），发射端可以实时地了解每个子载波当前的信道质量，根据信道状况，动态地为每个子载波（或一组子载波）选择最合适的调制方式（如QPSK, 16QAM, 64QAM）和编码率。
- 对于信道条件好的子载波,使用高阶调制和高码率，以传输更多数据。
- 对于信道条件差的子载波,使用低阶调制和低码率，以保证传输的可靠性。
- 核心优势：实现了“按需分配”资源，极大地提升了系统的整体吞吐量和频谱效率，是现代通信系统追求极致性能的关键技术。
| 关键技术 | 解决的核心问题 | 核心优势 |
|---|---|---|
| 子载波正交性 | 频谱资源利用效率 | 高频谱效率，接收机简化 |
| 快速傅里叶变换 | 实现复杂度 | 高效、低成本地实现调制解调 |
| 循环前缀 | 多径效应引起的ISI和ICI | 消除ISI，保持正交性，简化均衡 |
| 信道编码与交织 | 信道噪声和衰落 | 提高传输可靠性，对抗突发错误 |
| 导频插入 | 信道信息未知 | 实现精确的信道估计和相位跟踪 |
| 自适应调制编码 | 信道时变特性 | 动态优化资源分配，最大化系统吞吐量 |
这些关键技术环环相扣,共同构成了OFDM系统的强大能力，使其能够有效对抗宽带无线信道的频率选择性衰落和多径效应，从而在4G、5G、Wi-Fi（802.11a/g/n/ac/ax）、数字电视广播（DVB-T）等领域得到了广泛应用。
