指针万用表是电子维修工作中不可或缺的经典工具,相较于数字万用表，其指针摆动过程能直观反映电参数变化趋势，适合判断电路动态特性，以下结合维修视频中的实操要点，详细解析指针万用表在维修中的核心应用。

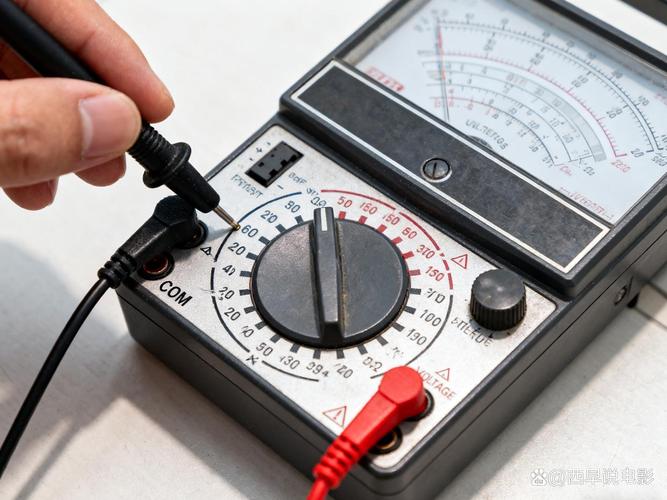

指针万用表的基础操作与注意事项
维修视频开篇通常强调安全规范：首先检查表笔绝缘是否破损，选择挡位时需确保量程大于被测值（如测220V交流电压应选250V以上挡位），避免指针过载打弯，机械调零是关键步骤，未通电时观察表头指针是否与刻度线左侧零点重合，若不重合需用螺丝刀调节表头下方的机械调零螺母，电阻挡使用前必须“欧姆调零”，将两表笔短接，调节欧姆调零旋钮使指针指向Ω刻度线右侧零点，且每换一次挡位需重新调零，否则会因电池电压变化导致测量误差。
核心功能的维修应用场景
电压测量：判断电路供电与信号状态
视频中最常见的操作是直流电压测量,用于检测电源输出、芯片引脚电压是否正常，例如维修一台不开机的设备，先测电源插座220V交流是否正常，再通过整流滤波后测直流电压（如12V电源输出端），若指针无摆动，说明供电回路断路；若指针指示值偏低（如正常12V仅显示8V），可能存在滤波电容失效或负载短路，交流电压测量则用于检查市电输入、变压器输出，需注意选择AC挡位，且表笔不分正负。
电流测量：追踪电流异常路径
电流测量需断开电路串联万用表,操作时需选择合适电流量程（如0.5A、5A挡），避免过大电流烧毁表头，视频案例中，若某支路电流远超正常值（如电机空转电流达10A，正常应为2A），可结合电阻挡逐步排查短路点，指针大幅右偏说明存在低阻故障。

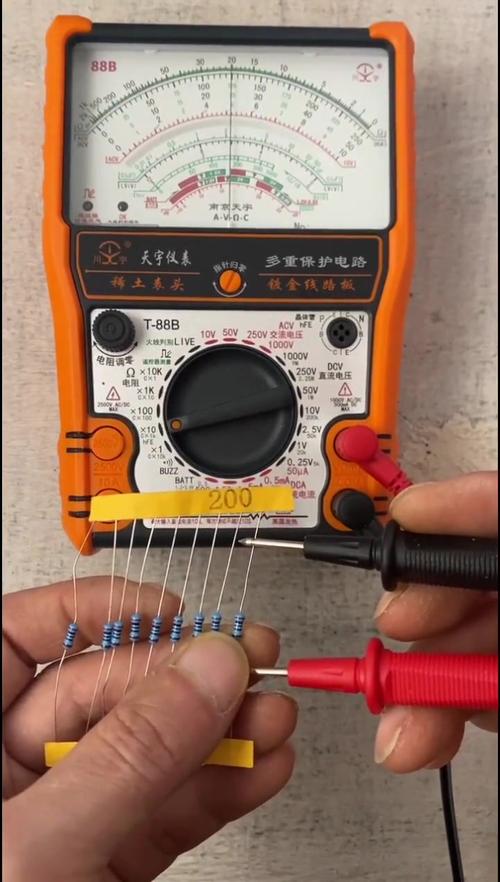

电阻测量：定位元器件损坏
电阻挡是判断元器件好坏的核心工具：
- 电阻/电位器：将表笔跨接元器件两端，指针稳定指示值与标称值接近则正常；若指针无摆动（无穷大）或右偏至零（短路），则已损坏。
- 二极管/三极管：测二极管正向电阻时，指针应大幅右偏（约几百Ω），反向电阻应为无穷大；三极管可等效为两个二极管，通过测量PN结阻值判断好坏。
- 电容：用R×1k挡测电解电容，指针先右偏后逐渐返回左端，说明容量正常；若指针不摆动（失效）或右偏后不回零（漏电），则需更换。
通断与蜂鸣档：快速排查短路/断路
部分指针万用表带蜂鸣档,两表笔接触时蜂鸣器响，用于快速导通测试，视频案例中，排查PCB板铜箔断裂时，表笔沿线路移动，指针不动或蜂鸣不响则说明断路；测电源对地电阻，指针右偏至接近零则存在短路。
维修视频中的典型故障排查流程
视频常以“电视机无光栅”为例演示流程：
- 测电源输入：AC250V挡测电源插头，指针正常摆动说明供电正常；若指针不动，检查电源线或保险管。
- 测直流输出：DC50V挡测电源各组输出电压（如12V、110V），若某组无电压，对应整流二极管或滤波电容可能损坏。
- 测负载电流：断开负载串联电流表，若电流为零，说明后级电路开路；若电流过大，排查行管等功率元件是否击穿。
- 电阻分段排查：断电后测可疑元件电阻，如测行管集电极对地电阻，若短路则更换行管及阻尼二极管。
使用技巧与常见误区
视频强调“先断电后测量”，尤其测电阻、电容时必须断电，否则可能损坏表头或元器件，测量高压时需单手操作，避免双手触电，读数时需注意刻度线对应：DC电压电流读第二条刻度线，电阻读第一条刻度线，且指针越靠近刻度线两端，误差越大，尽量使指针指示在满量程1/3~2/3范围内。
相关问答FAQs
Q1：指针万用表测电阻时，指针摆动缓慢但最终能回零，是否说明电容正常？
A：不一定，若测大容量电容（如1000μF以上），指针缓慢回零是正常的充电过程；但若测小容量电容（如0.1μF）时指针缓慢回零，可能存在漏电故障，需对比正常电容判断。
Q2：维修时发现电压测量值波动较大，是什么原因？
A：可能原因有三：一是表笔接触不良，需重新固定；二是被测电路本身存在干扰（如开关电源高频振荡），可并一个0.1μF滤波电容；三是万用表本身精度不足或电池电量低，需更换电池或校准。
