户外广告牌维修电路图是维修工作中的核心指导文件,它通过标准化的电气符号和连接关系，清晰展示广告牌照明系统、控制回路及供电结构的组成，帮助维修人员快速定位故障点、规范操作流程，以下从电路图基础构成、典型结构分析、维修步骤及注意事项等方面展开详细说明。

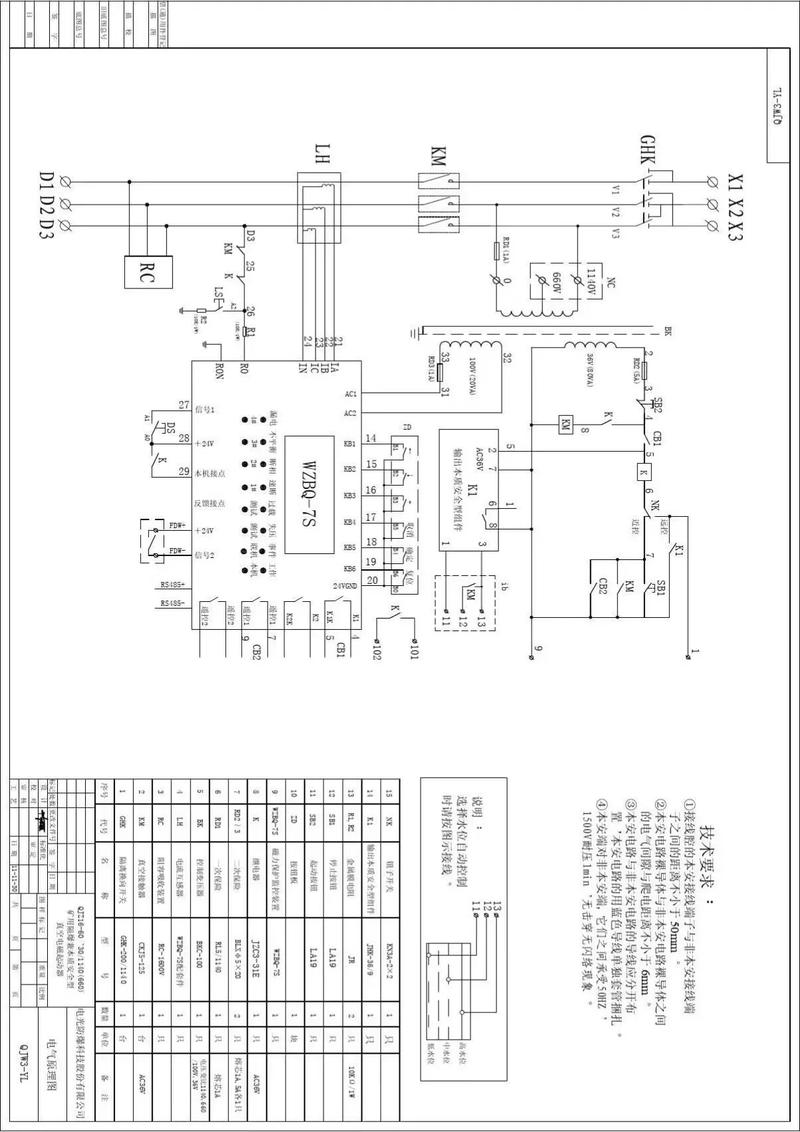

（图片来源网络，侵删）

户外广告牌电路图的基础构成要素

户外广告牌电路图主要由电源模块、控制模块、照明负载、保护装置及连接线缆五部分组成，各部分的电气符号和功能需明确标注：

电源模块：通常采用380V三相电或220V单相电作为输入，经变压器降压至24V或36V安全电压（适用于LED灯带），通过空气开关或漏电保护器接入主回路，电路图中需标注电源类型、电压等级及相线（L1/L2/L3）、零线（N）、地线（PE）的接入点。
控制模块：包括时控开关、光敏传感器、手动控制按钮等，时控开关用于设定广告牌的开启/关闭时间（如19:00-6:00），光敏传感器可根据环境光线自动启停照明，手动按钮则用于临时控制，模块间通过继电器或接触器实现信号传递，电路图中需标注继电器线圈（KA）和触点（KA-1、KA-2）的对应关系。
照明负载：常见负载为LED灯箱、霓虹灯、射灯或灯带，LED灯箱通常采用并联接入，单路功率需标注（如每路20W，共10路总功率200W）；霓虹灯需匹配专用变压器（输入220V，输出高压9kV），电路图中需标注变压器型号及初级/次级线圈接线端子。
保护装置：包括熔断器（FU）、断路器（QF）、漏电保护器（RCD）及浪涌保护器（SPD），熔断器用于短路保护，断路器提供过载保护，漏电保护器防止触电风险，浪涌保护器则抵御雷击或电网波动，电路图中需标注保护装置的额定电流（如断路器10A）和动作特性（如C型脱扣曲线）。
连接线缆：主线缆（如RVV 3×6mm²+2×4mm²）用于电源传输，分支线缆（如RVV 2×1.5mm²）连接负载，需标注线缆类型、截面积及长度，确保载流量满足负载需求。

典型户外广告牌电路图结构解析

以常见“LED灯箱+射灯”组合型广告牌为例，其电路图可分为“主供电回路”“控制回路”“照明负载回路”三部分，具体连接关系如下：

主供电回路

从市电接入点开始,经32A三相断路器（QF1）→总电度表→浪涌保护器（SPD）→隔离变压器（220V/24V）→24V配电箱，输出端接16A单相断路器（QF2-QF5）分别控制不同区域照明，电路图中需标注各断路器的极数（如QF1为3P）和变压器容量（如5kVA）。

控制回路

24V电源接入时控开关（ST）和光敏传感器（RG）的常开触点，两者并联后驱动中间继电器（KA）线圈，KA常开触点（KA-1）串入主供电回路，当时间或光线条件满足时，KA吸合接通负载电源，手动控制按钮（SB1常开、SB2常闭）用于强制启停，与传感器形成互锁。

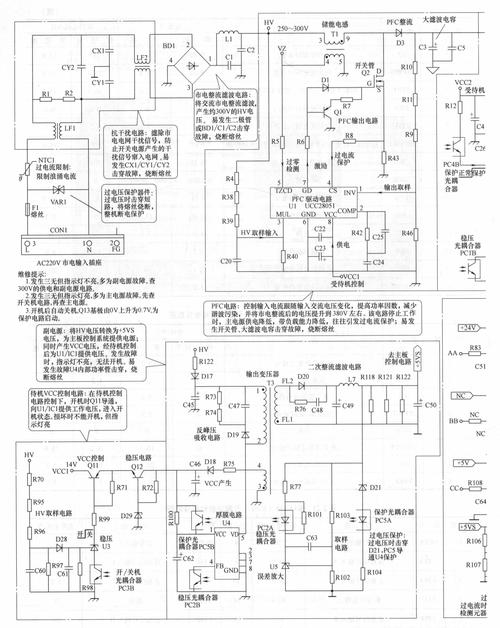

（图片来源网络，侵删）

照明负载回路

以“灯箱1”为例：QF2输出→KA-1触点→熔断器（FU1）→LED灯箱正极（+）→灯箱负极（-）→零线（N），形成闭合回路，射灯回路同理，但需增加二极管防止反向电流，若采用DMX512智能控制系统，还需标注信号线（如RS485总线）与解码器的连接方式。

关键节点检查表：
| 节点名称 | 检测内容 | 正常值范围 |
|----------------|---------------------------|--------------------|
| 变压器输入端 | 电压（L-N） | 220V±10% |
| 变压器输出端 | 电压（+/-） | 24V±5% |
| 继电器触点 | 接触电阻 | ≤0.1Ω |
| 熔断器两端 | 电压降 | ≤0.3V |

基于电路图的维修步骤

故障现象分析：根据现场情况（如“全部不亮”“局部闪烁”）初步判断故障范围，全部不亮”可能为主供电回路故障，“局部闪烁”则多为分支回路接触不良。
断电与验电：断开总断路器，用验电笔检测各线路确认无电压，防止触电。
分段检测：对照电路图从电源端逐段排查：
- 检测主回路：用万用表测量断路器输入/输出电压，若输入无电压则为市电问题；若输出无电压则断路器损坏。
- 检测控制回路：测量时控开关输出端电压，若无24V输出，检查传感器或继电器线圈是否烧毁（万用表测线圈电阻，正常值约800-1200Ω）。
- 检测负载回路：断开负载后测量空载电压，若电压正常则为负载短路（如LED灯珠击穿），需逐个排查灯箱或射灯。
元件更换与测试：更换损坏元件（如熔断器、继电器）后，重新通电测试，观察各回路电流（钳形表测量）是否在额定范围内，避免过载。

维修注意事项

安全防护：高空作业需系安全带，雨天或湿度＞80%时禁止带电操作；雷雨天气前应切断总电源，防止雷击损坏设备。
规范接线：导线连接需用接线端子或焊接，避免缠绕；地线（PE）必须可靠接地（接地电阻≤4Ω），且与零线、相线颜色区分（黄/绿/红为相线，蓝为零线，黄绿双色为地线）。
防水处理：户外接线盒需采用IP65等级防水型，进线处使用防水胶圈密封，防止雨水渗入导致短路。
定期维护：每季度检查接线端子是否松动、熔断器是否老化，每年检测浪涌保护器的泄流通路，确保其有效。
