村田7-2自络机的维修是一项系统性工作，涉及机械、电气、气动及软件等多个领域的协同处理，作为高速卷绕设备，其运行稳定性直接影响生产效率与产品质量，因此需遵循“预防为主、精准诊断、规范维修”的原则，以下从常见故障类型、维修流程、关键部件维护及保养建议等方面展开详细说明。
常见故障类型及诊断方法
村田7-2自络机故障可分为机械类、电气类、气动类及工艺参数异常类，具体诊断需结合设备报警代码、运行状态及历史数据综合判断。
机械类故障
机械故障是自络机最常见的故障类型，主要包括卷绕辊异常、导丝机构卡滞、轴承磨损等。
- 卷绕辊跳动或异响：通常由辊筒不平衡、轴承损坏或联轴器松动导致，诊断时需停机检查辊筒表面是否有粘附物，用手转动辊筒感知阻力，使用百分表测量径向跳动（标准值≤0.05mm），若轴承损坏，需更换同型号轴承（如NSK 6204ZZ），并确保轴承座与辊筒配合间隙符合要求（过盈量0.01-0.02mm）。
- 导丝嘴堵塞或偏移：导丝嘴是影响丝束均匀性的关键部件，堵塞会导致丝束断丝或卷绕密度不均，可通过拆卸导丝嘴，用压缩空气清理内部残留的聚酯碎屑，检查喷嘴孔径是否磨损（标准孔径φ0.3mm，磨损量超过0.05mm需更换），安装时需确保导丝嘴中心与卷绕辊对齐，偏差≤0.1mm。
- 横动机构故障：横动轴电机编码器信号异常或丝杆磨损会导致丝束卷绕轨迹紊乱，可通过PLC监控编码器脉冲数，判断信号是否丢失；检查丝杆与螺母间隙（标准≤0.03mm）,磨损严重时需更换成对丝杆螺母组件。
电气类故障
电气故障多表现为传感器失效、伺服系统异常或控制程序出错。
- 断丝检测失灵：光电传感器（如E3X-NA11）灵敏度下降会导致无法检测断丝，需使用校准片测试响应时间（标准≤10ms），清理传感器表面灰尘，调整发射器与接收器的距离（标准间距5-10mm），若仍无法解决，需更换传感器并重新校准。

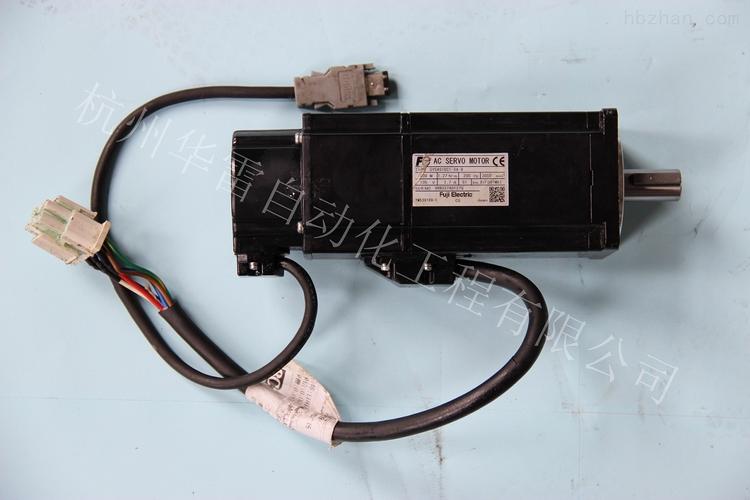

- 伺服电机过载报警：通常由负载过大、电机散热不良或编码器故障引起，需检查电机绕组阻值（三相平衡误差≤2%），清理风扇积尘，测量编码器输出信号（脉冲频率应与转速匹配），若电机轴承损坏，需返厂维修或更换同型号伺服电机（如安川SGMGV-10A3A）。
- PLC程序故障：控制程序逻辑错误会导致设备动作混乱，需通过编程器（如GX Works2）读取程序，对比备份文件定位错误指令，重点检查互锁条件、定时器及计数器参数是否异常，修改程序后需进行空载运行测试,确保动作顺序正确。
气动类故障
气动系统故障主要表现为气缸动作迟缓、电磁阀卡滞或管路泄漏。
- 卷绕加压气缸压力不足：气缸密封圈老化会导致压力下降，需使用压力表检测气源压力（标准0.5-0.7MPa），检查气缸活塞杆是否划伤（表面粗糙度Ra≤1.6μm），更换密封圈（如NBR材质）并涂抹润滑脂。
- 电磁阀不动作：电磁阀（如SMC VEX115）线圈烧毁或阀芯堵塞会导致气路中断，需测量线圈电阻（标准DC24V时电阻值约100Ω），清理阀体内杂质，手动推动阀芯检查是否灵活，若阀体损坏，需整体更换并确保接线正确（红、蓝线分别接正负极）。
- 管路泄漏：快插接头或气管老化会导致漏气，需涂抹肥皂水检查泄漏点，更换老化气管（PU材质，耐压1.0MPa），确保快插接头插入到位（听到“咔哒”声）。
工艺参数异常
工艺参数设置不当会影响卷绕质量，如卷绕张力、横动速度匹配等。
- 卷绕张力波动：张力传感器（如CKD DVS-10K）零点漂移或PID参数异常会导致张力不稳定，需使用张力计校准零点（标准误差≤±1%），通过PLC调整PID比例、积分、微分参数（比例系数0.8-1.2，积分时间0.5-1.0s）。
- 卷绕密度不均：横动速度与卷绕转速比不匹配会导致密度异常，需重新计算速比（速比=横动速度/卷绕线速度），标准范围0.3-0.5,并通过HMI界面参数设置进行调整。
维修流程与规范
维修村田7-2自络机需遵循标准化流程,确保维修质量与设备安全。
故障停机与安全确认
- 发现故障后立即按下急停按钮，切断设备总电源，悬挂“维修中”警示牌。
- 确认气压、液压系统已卸压,避免维修过程中意外动作造成伤害。
故障诊断与定位
- 通过设备报警代码（如“E-01”为伺服报警、“E-12”为断丝报警）初步判断故障类型。
- 使用万用表、示波器、振动检测仪等工具检测电气信号、机械振动参数，结合历史维修记录分析故障原因。
- 对于复杂故障，可采用分段排查法，先易后难,逐步缩小范围。
部件拆卸与更换
- 拆卸部件前标记装配位置，使用专用工具（如轴承拆卸器、扭矩扳手），避免暴力拆卸导致损坏。
- 更换部件需确保型号规格一致（如轴承型号、传感器参数），安装时按标准扭矩紧固（如轴承座螺栓扭矩40-50N·m）。
- 更换电气元件后需检查接线是否牢固，接地电阻≤4Ω。
调试与验收
- 维修后进行空载运行，检查各动作是否平稳、有无异响。
- 进行带料测试，监控卷绕张力、丝束密度等工艺参数，确保符合标准（如张力波动≤±3%，卷绕密度误差≤±2%）。
- 记录维修过程、更换部件及调试参数,更新设备档案。
维修后验证
- 连续运行设备2小时以上，观察故障是否彻底排除，无重复报警。
- 检查成品卷装质量，如卷装硬度、成形度等指标,确保达到生产要求。

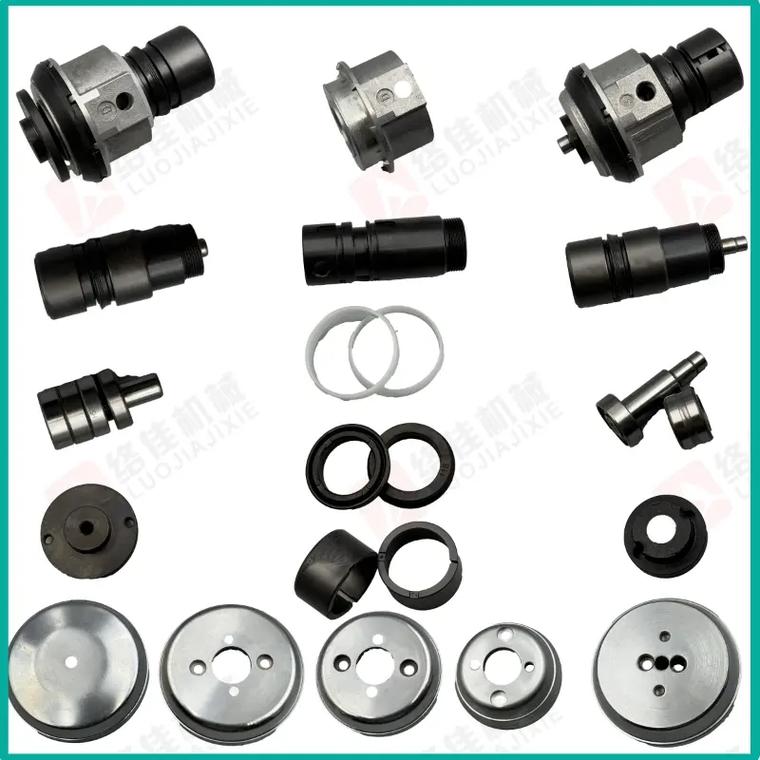

关键部件维护与保养
定期维护可有效延长设备寿命，减少故障发生,以下是关键部件的维护周期及内容：
| 部件名称 | 维护周期 | 标准要求 | |
|---|---|---|---|
| 卷绕辊轴承 | 每季度 | 清洗轴承，更换润滑脂，检查磨损情况 | 润滑脂填充率30%-50%，轴承径向间隙≤0.03mm |
| 导丝嘴 | 每月 | 清理内部残留物，检查孔径磨损 | 孔径磨损量≤0.05mm，安装偏差≤0.1mm |
| 伺服电机 | 每半年 | 清理风扇积尘，检查碳刷磨损（仅适用于有刷电机），测量绝缘电阻 | 绝缘电阻≥100MΩ，碳刷长度≥5mm |
| 气缸密封圈 | 每年 | 更换密封圈，涂抹润滑脂 | 密封圈无老化、裂纹，气缸动作速度≤0.5m/s |
| 横动机构丝杆 | 每半年 | 检查丝杆直线度，清理螺母积屑 | 直线度≤0.1mm/1000mm，间隙≤0.03mm |
| 张力传感器 | 每季度 | 校准零点，检查信号线连接 | 零点误差≤±1%，信号无干扰 |
保养建议
- 日常保养：班前检查设备清洁度，清理卷绕辊表面粘附物；班后检查气路、油路有无泄漏，添加关键部位润滑脂。
- 定期保养：每月全面检查电气线路紧固情况，每季度校准传感器参数，每年更换老化气管、密封圈等易损件。
- 操作规范：操作人员需经培训后上岗，避免超负荷运行，严禁在设备运行时触摸运动部件。
相关问答FAQs
Q1：村田7-2自络机出现“卷绕辊跳动过大”报警，如何处理？
A：首先停机检查卷绕辊表面是否有粘附的丝束或杂质，清理后用手转动辊筒感知阻力，使用百分表测量径向跳动（标准≤0.05mm），若跳动仍超差，需拆卸辊筒检查轴承：测量轴承间隙（使用塞尺），若间隙超过0.03mm或轴承有异响，需更换同型号轴承（如NSK 6204ZZ），安装时确保轴承座与辊筒配合过盈量为0.01-0.02mm，紧固螺栓后再次测量跳动,达标后恢复运行。
Q2：自络机断丝检测频繁报警，但实际丝束未断，可能原因及解决方法？
A：主要原因包括光电传感器污染、灵敏度设置不当或遮光板位置偏移，解决步骤：①使用压缩空气清理传感器发射器与接收器表面灰尘，避免灰尘遮挡光路；②使用校准片测试传感器响应时间（标准≤10ms），通过PLC调整灵敏度参数（如增益值调至50-60）；③检查遮光板是否松动，确保其与传感器对齐，偏差≤0.1mm，若仍无法解决，需更换传感器（如欧姆E3X-NA11）并重新校准光路。
