电磁炉维修过程中，串入电灯泡是一种常用的安全检测方法，尤其在判断功率输出电路是否正常时效果显著，这种方法通过利用灯泡的限流和指示作用，避免直接通电可能导致的元件烧毁或扩大故障范围，是维修人员快速定位问题的重要手段，以下从原理、操作步骤、注意事项及故障分析等方面详细说明该方法的应用。
串入电灯泡的原理与作用

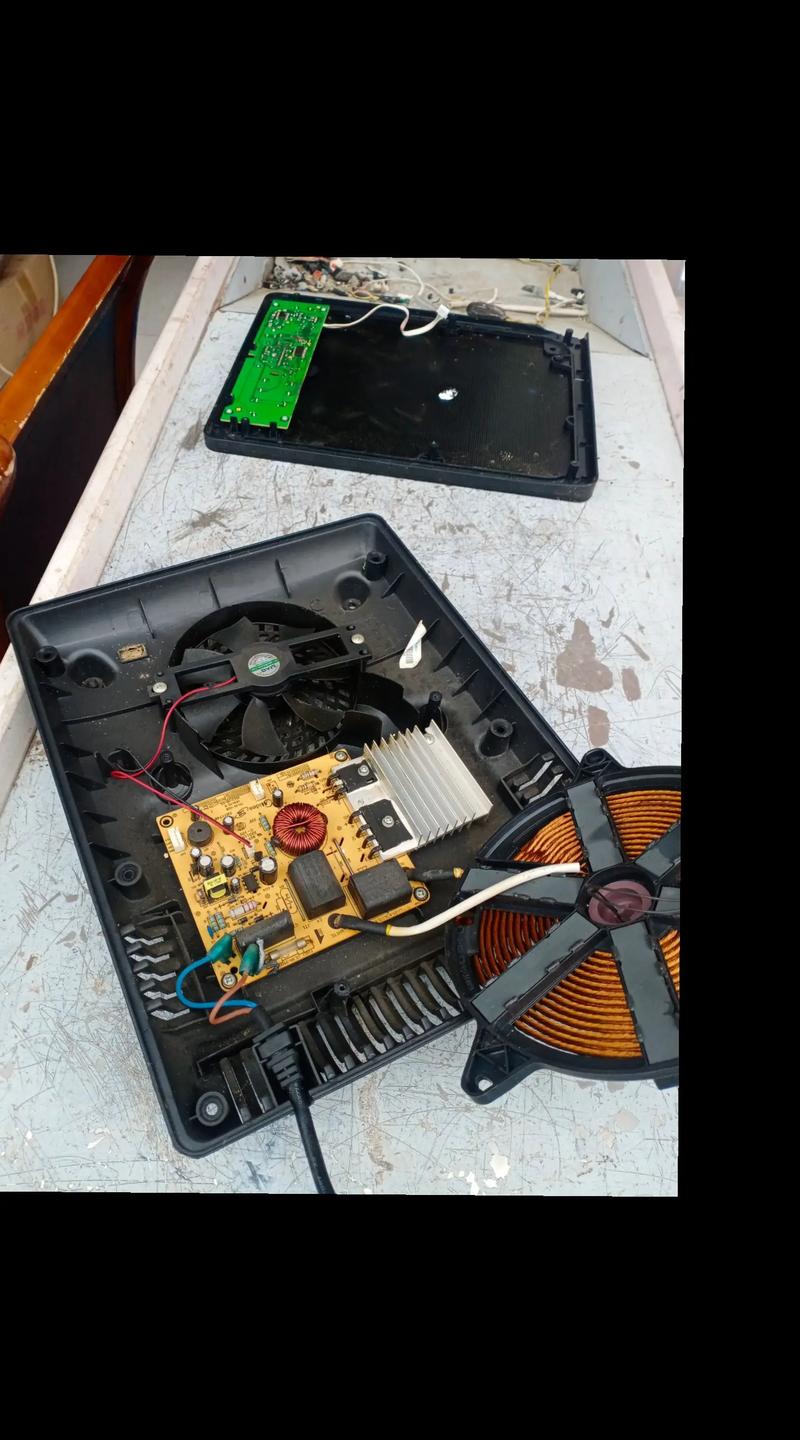

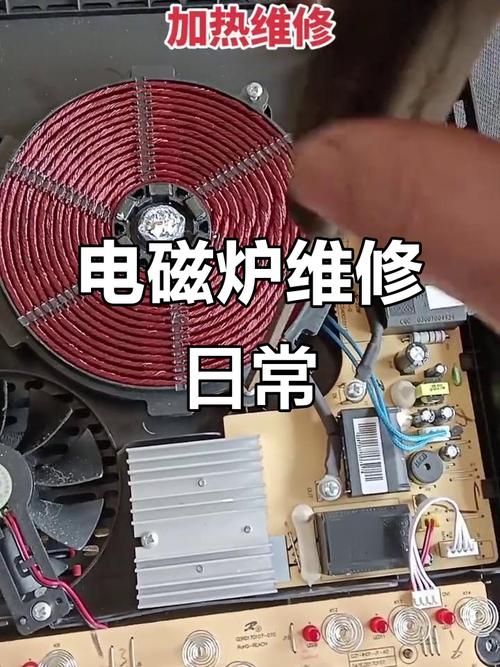

电磁炉的核心部件是IGBT（绝缘栅双极型晶体管）和整流桥，这两个元件工作在高电压、大电流状态下，若驱动电路或控制电路异常，极易导致IGBT过流击穿，串入电灯泡相当于在主回路中串联一个假负载，其作用体现在三个方面：一是限流，灯泡的冷态电阻虽小，但热态电阻可达数百欧姆，能有效限制电流，避免IGBT因过流损坏；二是指示，灯泡的亮度变化可间接反映电路输出功率是否正常，如灯泡不亮、亮度异常或闪烁，往往提示电路存在故障；三是保护，当电路出现短路或过流时，灯泡会因电流过大而发光，起到“保险丝”的作用,避免进一步损坏其他元件。
操作步骤与注意事项
准备工作
选择合适的灯泡是关键，通常使用220V、40-100W的白炽灯泡，功率过小（如15W）可能因电阻过大导致电路无法正常启动，功率过大则限流效果不明显，同时需准备万用表、绝缘螺丝刀、导线等工具，并确保电磁炉电源线已断开，电容充分放电（重点测量滤波电容C1两端电压，确认放电彻底）。
串入灯泡的接线方式

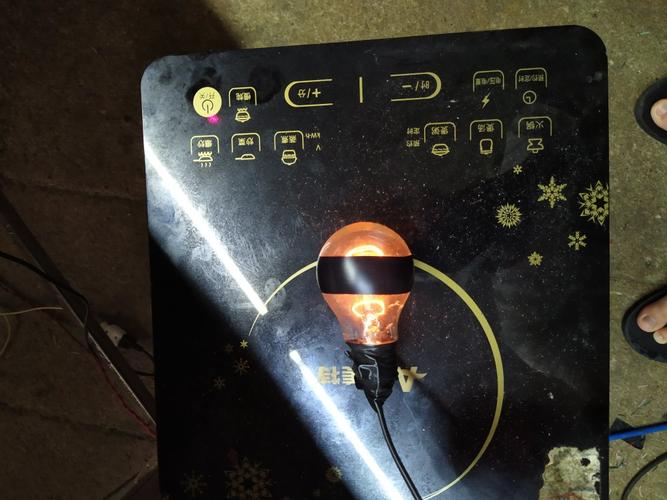

以常见的电磁炉主回路为例，灯泡需串联在交流输入端与整流桥之间，具体操作为：断开电源线L端（火线）的连接，将灯泡的一端接入电源线L端，另一端接至整流桥的交流输入端，这样，市电经灯泡限流后进入整流电路，避免直接冲击后续电路，接线时需确保接触牢固，用绝缘胶带包裹裸露导线,防止短路。
通电检测与现象分析
接线完成后，可通电进行检测,此时需观察灯泡状态并测量关键点电压：
- 灯泡不亮：说明主回路无电流，可能为保险丝熔断、整流桥开路或IGBT击穿短路，需断电后用万用表电阻档测量整流桥正反向电阻及IGBT的c-e极电阻，若IGBT短路,需更换同时检查驱动电路。
- 灯泡微亮或呈暗红色：可能为电路启动困难或驱动信号异常，测量IGBT的b极电压，正常情况下开机时应约有0.7V的驱动电压，若无电压或电压异常，需检查微处理器输出的PWM信号及驱动芯片（如TA8316）是否工作正常。
- 灯泡正常发光且亮度稳定：说明主回路及驱动电路基本正常，故障可能存在于同步电路、电流检测电路或PWM调节电路，此时可测量电流检测电阻（通常为康铜丝）两端电压，正常值约为0.1-0.3V，若电压异常,需检查相关电路元件是否损坏。
- 灯泡闪烁或亮度剧烈变化：通常提示电路存在振荡或保护动作，重点检查谐振电容（C3）、高频谐振线圈（L1）是否失效，或保护电路（如电压检测、浪涌保护）误触发。
故障排查后的恢复
确认电路正常后，需拆除灯泡，恢复原线路，若通过灯泡检测发现故障元件（如IGBT、整流桥），更换后需再次通电测试,避免元件虚焊或参数不匹配导致二次损坏。
常见故障分析与灯泡指示的对应关系
| 灯泡现象 | 可能故障原因 | 检测重点方向 |
|---|---|---|
| 灯泡不亮 | 保险丝熔断、整流桥开路、IGBT短路 | 检查保险丝、整流桥、IGBT电阻 |
| 灯泡微亮 | 驱动信号异常、启动电路故障 | 测量IGBT b极电压、PWM信号 |
| 灯泡亮度稳定 | 主回路正常，控制电路故障 | 同步电路、电流检测电路、PWM调节 |
| 灯泡闪烁 | 谐振电路故障、保护电路误动作 | 谐振电容、线圈、保护电路元件 |
注意事项
- 安全第一：操作前务必断电并放电，避免触电风险，通电时手不要接触电路板,防止高压电击。
- 灯泡功率选择：优先使用60W白炽灯，若电磁炉功率较大（如2200W以上），可考虑使用100W灯泡或两个灯泡并联,确保限流效果。
- 避免长时间通电：灯泡检测仅为临时判断手段，故障排除后应及时拆除,避免灯泡长时间通电影响电路稳定性。
- 结合其他检测方法：灯泡指示需配合万用表电压、电阻测量及示波器信号检测，综合判断故障,避免误判。
相关问答FAQs
Q1：为什么维修电磁炉时要串联灯泡，而不是直接通电？
A1：直接通电时，若电路存在短路或过流故障（如IGBT击穿），会导致瞬间大电流通过，可能烧毁整流桥、电容等元件，甚至引发火灾，串联灯泡后，灯泡的电阻能限制电流，起到缓冲作用，同时通过灯泡亮度变化直观反映电路状态，既保护了电路,又便于快速定位故障。
Q2：灯泡检测时，若灯泡亮度正常但电磁炉仍不加热，可能是什么原因？
A2：这种情况说明主回路及驱动电路基本正常，故障可能存在于加热线圈盘（盘管断裂、接线松动）或控制电路的同步信号、电流检测异常，需重点测量线圈盘两端电阻（正常值约为0.1-0.2Ω），并检查同步电路的电压比较器（如LM339）是否输出正常信号，微处理器程序故障也可能导致不加热,需检查按键及显示电路是否正常。
