创维42L17SW维修手册哪里找?

由于完整的官方维修手册(PDF文件)通常不会公开在网上流传,我将为您提供一份基于该型号电视常见技术特点的维修指南、关键电路图、维修要点和资源获取途径,这份指南对于具备一定电子维修基础的技术人员非常有用。

创维42L17SW维修手册哪里找?-图1
(图片来源网络,侵删)

创维 42L17SW 维修核心指南

机型基本信息

  • 型号: 42L17SW
  • 屏幕尺寸: 42英寸
  • 屏幕类型: LCD (液晶)
  • 主要芯片方案: 根据公开资料和维修经验,该机型很可能采用 MST6M48RS-FL (MSD6I883A) 或类似的主芯片方案,这是创维在那一时期非常流行的方案之一。
  • 电源方案: 通常采用 创维自研的PWL372C2-01 或类似型号的电源板,这是该机型维修中需要重点关注的部件之一。
  • 背光方案: 采用 LED背光,由电源板上的背光驱动电路供电。

维修前准备与安全须知

  1. 断电安全: 维修前务必拔下电源线,并等待至少5-10分钟,让高压电容充分放电,特别是电源板上的大容量滤波电容,即使断电后仍可能带有高压。
  2. 防静电: 拔下所有连接排线(特别是LVDS屏线)时,要小心操作,避免静电损坏主板或屏幕驱动板。
  3. 工具准备: 万用表(必备,最好有电容档和二极管档)、示波器(用于检测关键波形,如PFC、PWM、背光使能等)、电烙铁、吸锡器、螺丝刀等。
  4. 图纸准备: 准备好主板、电源板的电路图,这是维修的“地图”。

故障分类与维修思路

完全不开机 (无任何反应,指示灯不亮)

  • 故障范围: 电源板问题或电源输入电路问题。
  • 维修步骤:
    1. 检查保险丝: 断开电源板与主板的连接(通常连接器标有 PFCVS 等字样),测量电源板输入端的交流保险丝是否熔断。
    2. 测量关键电压:
      • +300V PFC电压: 正常工作时应在 380V 左右,如果此电压为0V,说明前级整流滤波电路有问题(如整桥、PFC开关管、大电容损坏)。
      • +12V, +5V, +24V (VCC) 等待机电压: 如果PFC电压正常,但这些电压没有输出,则问题出在电源板的PWM控制电路或次级整流电路上。
    3. 常见损坏元件:
      • 保险丝: 熔断后需查明原因,不能直接更换。
      • 整流桥: 击穿短路。
      • PFC开关管 (如 2SK3562, 2SK4148等): 击穿短路,这是最常见的故障点之一,更换时务必检查其驱动电阻、二极管是否连带损坏。
      • PWM控制器 (如 L6599D, NCP1397等): 损坏会导致无输出。
      • 次级整流二极管/肖特基二极管: 击穿。
      • 输出滤波电容: 失效或鼓包。

指示灯亮,但屏幕不亮 (有声音或无声音)

  • 故障范围: 主板、屏驱动板 (TCON)、背光电路、屏幕本身。
  • 维修步骤:
    1. 检查背光: 在暗处,仔细观察屏幕是否能看到非常暗的图像,如果能,说明背光电路有故障。
      • 测量背光使能信号: 主板送到电源板的 BL_ONEN 信号是否为高电平。
      • 测量背光亮度信号: PWM_BRI 信号是否有正常的PWM波形。
      • 测量背光电压: 电源板输出的 +24V+45V (取决于设计) 背光电压是否正常。
      • 检查背光驱动板: 有些机型背光驱动集成在电源板上,有些是独立的,检查背光驱动板上的 MOSFET、变压器、保险电阻等是否损坏。
    2. 检查主板信号输出:
      • 测量系统供电: 主板各路供电(如 +3.3V, +5V, +1.8V)是否正常。
      • 测量晶振: 主板上的主晶振(通常为 27MHz)是否起振。
      • 检查复位电路: 复位电压是否正常。
      • 检查总线通信: I2C总线(SDA, SCL)波形是否正常,有无短路或上拉电阻问题。
    3. 判断屏幕问题:
      • 如果主板有正常的图像信号输出(可以用示波器测LVDS线上的数据信号),但屏幕不亮,可能是屏驱动板或屏幕本身损坏。
      • LVDS排线: 检查是否插紧、有无断针或氧化。

有图像,无声音

  • 故障范围: 主板伴音处理电路、功放电路、静音控制电路。
  • 维修步骤:
    1. 检查静音控制: 主板送到功放板的 MUTE 信号是否为低电平(静音状态)。
    2. 测量伴音功放供电: 功放块的供电电压是否正常。
    3. 检查音频输入: 功放板是否有音频信号输入(可以用示波器测输入端)。
    4. 测量伴音处理芯片: 主板上处理伴音的芯片(如 MSP34xx 系列)的供电和I2C控制是否正常。
    5. 常见损坏元件: 功放块(如 TDA7492, TPA3116 等)损坏。

花屏、图像异常、字符重影

  • 故障范围: 主板LVDS信号输出电路、屏驱动板、屏幕本身、LVDS排线。
  • 维修思路:
    1. 更换LVDS排线: 这是最简单且常见的解决方法,排线接触不良或损坏是导致花屏的主要原因。
    2. 检查主板LVDS输出: 用示波器测量LVDS排线上的数据时钟信号是否正常、同步,信号质量差或丢失会导致此类问题。
    3. 判断屏驱动板: 如果排线正常,且主板信号也正常,可能是屏驱动板(TCON)故障。
    4. 屏幕本身: 屏幕内部的驱动芯片损坏,维修成本极高,通常建议更换屏幕总成。

关键图纸与资料下载

由于版权原因,我不能直接提供完整的PDF图纸,但可以告诉您去哪里寻找这些资料。

  1. 维修论坛:

    • 迅维网: 国内最专业的家电维修论坛,有大量的图纸、案例和高手交流,您可以在论坛的“图纸下载”区搜索“创维 42L17SW”或其主板/电源板型号(如 PWL372C2-01)。
    • 家电维修论坛: 同样是很好的资源库。
  2. 百度文库/豆丁网:

    这些文档分享网站上有时会有用户上传的维修手册或电路图,搜索关键词“创维 42L17SW 维修手册”、“创维 42L17SW 电路图”。

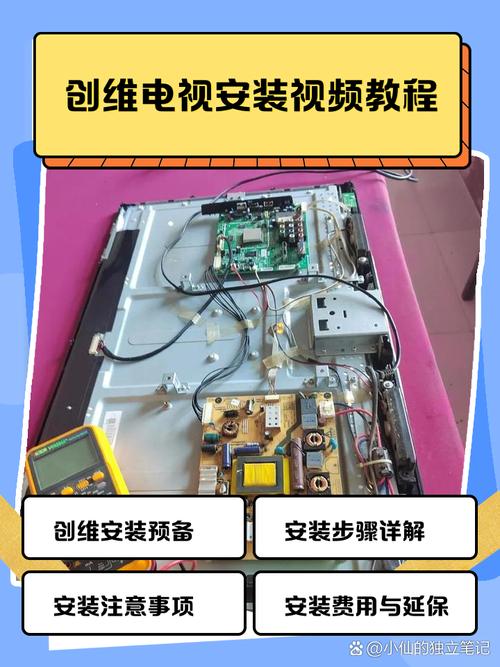

    创维42L17SW维修手册哪里找?-图2
    (图片来源网络,侵删)
  3. 淘宝/阿里巴巴:

    在这些平台上搜索“创维 42L17SW 主板”、“创维 42L17SW 电源板”,很多商家会提供包含电路图的详细资料,或者直接购买同型号的配件进行替换维修,这是最快的方法。


创维 42L17SW 是一款技术相对成熟的机型,维修主要集中在电源板主板上,掌握其核心芯片方案(MSD6I883A + PWL372C2-01)的常见故障点,如电源PFC开关管损坏、主板晶振不起振、LVDS信号问题等,就能解决大部分故障。

对于初学者,强烈建议从简单的“完全不开机”和“无背光”故障开始练习,并在操作中时刻注意安全,对于复杂的逻辑故障,如花屏、死机,需要借助示波器分析信号,挑战较大。

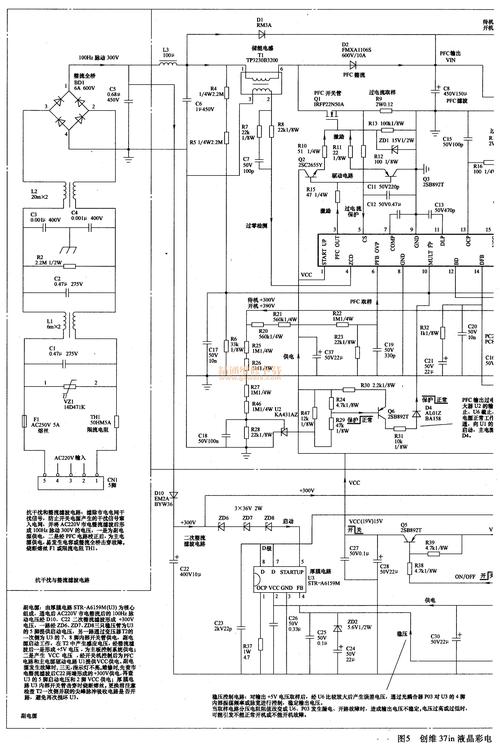

创维42L17SW维修手册哪里找?-图3
(图片来源网络,侵删)

希望这份指南能对您的维修工作有所帮助!
