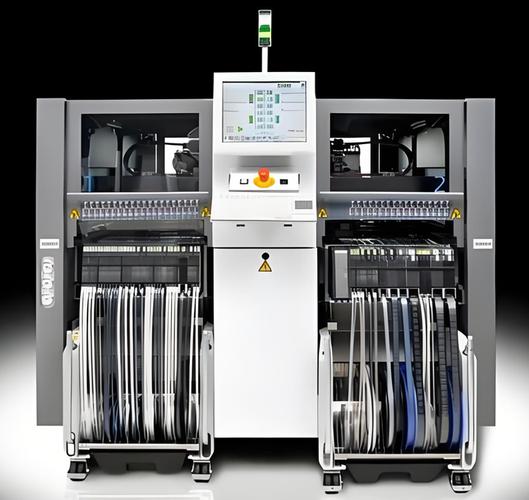

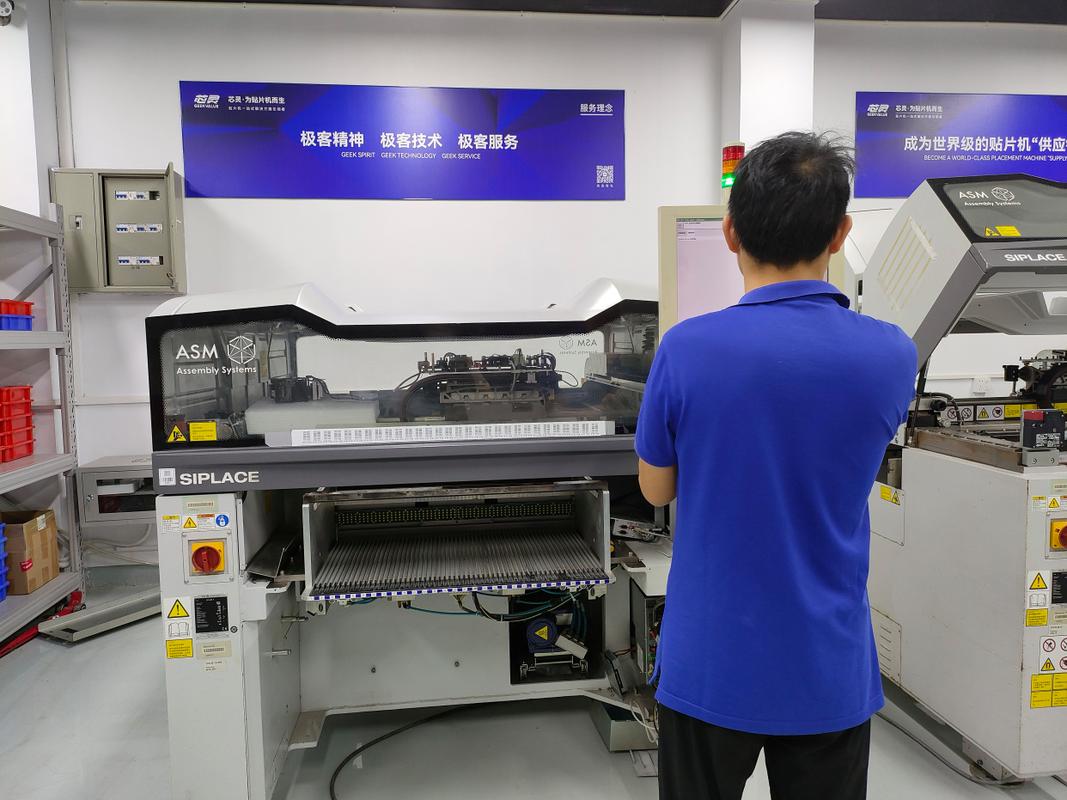

中山西门子贴片机维修是一项专业性极强的技术工作,涉及机械、电气、控制软件及精密光学等多领域知识的综合应用，西门子贴片机作为电子制造领域的核心设备，其运行稳定性直接影响生产效率与产品质量，因此掌握系统的维修方法与故障排查逻辑至关重要，以下从常见故障类型、维修流程、核心部件维护及预防性保养等方面展开详细分析。
常见故障类型及初步判断
西门子贴片机故障可分为机械类、电气类、软件类及光学类四大类，具体表现及初步排查方向如下：
机械类故障
机械故障是贴片机最常见的故障类型,主要表现为运动异响、定位偏差、部件卡死等。
- 传动系统异常：如XY轴伺服电机运行时出现抖动或噪音，通常检查同步带张力是否适宜（标准张力为10-15N/mm）、导轨是否有异物或磨损，可通过手动盘动电机轴，感知阻力判断机械负载是否过大。
- 贴装头故障：贴装头吸嘴无法吸取元件或吸偏，需检查真空负压是否正常（范围一般为-30至-50kPa），吸嘴与顶针是否磨损，以及贴装头轴杆的润滑情况（建议每3个月添加一次锂基脂）。
- 送料器问题：编带送料器卡料或供料不准，多因送料器齿轮磨损、弹簧张力不足或编带带盘变形导致，需校准送料器间距（根据元件尺寸调整，0402元件误差需≤0.1mm）。
电气类故障
电气故障多表现为控制系统报警、驱动器无响应或传感器信号丢失。
- 电源模块故障：设备无法启动时，首先检查输入电压（三相380V±10%）、空气开关状态及电源模块输出电压（如+24V、+5V是否稳定），使用万用表测量滤波电容是否鼓包或漏液，必要时更换同规格电容。
- 伺服驱动器报警：如显示“ALM21”（过载），需检查电机绕组电阻是否平衡（三相阻值误差≤2%），制动器是否释放，机械负载是否过大。
- I/O信号异常：传感器（如原点传感器、安全门开关）信号中断时，用万用表检测传感器供电（DC24V）及输出信号（0-10V或PNP型），清洁传感器表面灰尘或调整安装位置。
软件类故障
软件故障通常涉及程序错误、参数丢失或通信失败。
- 系统死机或黑屏：重启设备，检查硬盘是否有坏道（使用HDTune检测），备份系统参数后重装操作系统（西门子原厂镜像）。
- 程序运行中断：如出现“坐标错误”，需重新校准贴片机坐标系（通过 teach-in 功能 teaching 基准点），检查工作台基准标记（Mark点）是否污染或模糊。
- 通信故障：与上位机或MES系统通信失败，检查网线水晶头是否松动（建议使用CAT6类屏蔽线）、IP地址是否冲突，重启交换机或更新网卡驱动。
光学类故障
光学系统故障直接影响识别精度,常见有Mark点识别失败、元件图像模糊等。
- 光源亮度异常：如环形光源亮度不均，检查LED灯珠是否损坏（用万用表测量单个灯珠电压，3.2V±0.2V为正常），或光源控制器输出电流是否稳定（标准电流为700mA±50mA）。
- 镜头污染：镜头或玻璃窗有污渍会导致图像模糊，使用无水乙醇和镜头纸清洁，避免划伤镜片（镜头镀膜层厚度约0.5μm，需小心操作）。
- 图像处理卡故障：如出现“图像采集失败”，检查图像卡与主板的PCIe插槽是否接触良好，更新驱动程序或更换图像卡（西门子原厂型号如SIMATIC Vision Kit）。
标准化维修流程
为确保维修效率与设备安全,需遵循以下标准化流程：
-
故障报备与初步诊断
操作员记录故障现象（如报警代码、发生时间、生产任务）、设备运行状态（声音、温度、振动），维修人员通过远程监控（如西门子Sinutine平台）或现场观察初步判断故障范围。 -
安全防护措施
断电并挂锁（LOTO），释放设备内部残余电压（如伺服驱动器电容），佩戴防静电手环（电阻范围1-10MΩ），避免精密元件静电损伤。
（图片来源网络，侵删） -
拆解与检测
根据故障类型拆卸对应模块（如贴装头、伺服电机），使用专业工具（扭矩扳手、千分尺）检测部件磨损情况，关键参数需与西门子原厂手册对比（如XY轴定位精度±0.025mm/300mm）。 -
部件更换与调试
更换损坏部件时，优先选用原厂配件（如西门子吸嘴型号Z050-1000-020），确保规格一致，更换后进行单轴运动测试、真空压力测试及贴装精度校准（使用标准芯片如0603电阻测试贴装率）。 -
功能验证与交付
运行完整生产程序，测试贴装速度（如15000CPH）、良率（要求≥99.5%）及稳定性（连续运行4小时无故障），记录维修数据并存档。
核心部件维护要点
西门子贴片机的核心部件需定期维护,以延长使用寿命：
| 部件名称 | 维护周期 | 标准参数 | |
|---|---|---|---|
| 伺服电机 | 每年1次 | 检查轴承润滑（使用Shell Alvania R3锂基脂）、清理散热器灰尘、测量绝缘电阻（≥100MΩ） | 轴向游隙≤0.02mm |
| 贴装头轴杆 | 每3个月 | 清洁导轨、添加润滑脂（SKF LGEP2 00）、检查气缸密封圈（无泄漏） | 直线度误差≤0.01mm/100mm |
| 真空系统 | 每月1次 | 清洁真空过滤器（精度5μm）、检查真空泵油位（油标中线）、测试负压稳定性 | 负压波动≤±2kPa |
| 光学识别系统 | 每月1次 | 清洁镜头、校准光源亮度、检查图像处理卡散热 | Mark点识别率≥99.9% |
预防性保养策略
预防性保养可有效减少突发故障,建议实施三级保养制度：
- 日常保养（班前/班后）：清洁设备表面粉尘、检查气压（0.6MPa±0.05MPa）、清理吸嘴残留物。
- 周保养：检查同步带张力、润滑传送链条、校准送料器间距。
- 月度保养：全面检测电气线路绝缘、备份系统参数、清洁冷却系统（如散热器滤网）。
相关问答FAQs
Q1：西门子贴片机出现“贴装高度错误”报警，如何处理？
A：首先检查贴装头Z轴零点是否偏移（通过手动模式移动至最低点，观察是否与接触式传感器贴合），其次测量贴装高度传感器电压（正常范围0.5-4.5V），若电压异常需更换传感器，最后校准Z轴伺服电机编码器（使用西门子DriveTool软件进行自动标定）。
Q2：如何判断西门子贴片机的真空泵是否需要更换？
A：通过以下步骤判断：①检查真空泵运行声音，若出现异响（如金属摩擦声）则可能内部叶片损坏；②测量真空泵抽气速率（标准值≥50L/min），若低于80%额定值需检修；③检查泵体密封性，关闭进气阀后1分钟内真空度下降应≤5kPa，若泄漏过大需更换密封件或泵体。
