这是一个非常好的问题，也是很多家电维修初学者和爱好者最关心的问题之一，对于绝大多数家电维修，您不需要一个昂贵、高频的专业示波器，一个带宽在 50MHz 到 100MHz 之间的示波器就绰绰有余了。

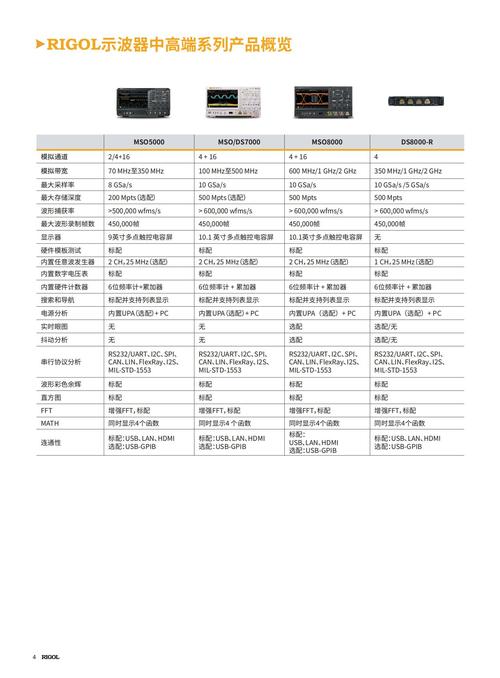

（图片来源网络，侵删）

下面我将为您详细解释为什么是这个范围,以及如何根据您维修的家电类型来选择。

核心结论：50MHz - 100MHz 是“甜点区”

100MHz 示波器：这是强烈推荐的入门和专业维修选择，它能覆盖几乎所有的模拟和数字家电信号，包括开关电源、电机驱动、微控制器的基本工作信号等。
50MHz 示波器：这是一个经济实惠的选择，对于维修大部分传统家电（如洗衣机、冰箱、微波炉、电磁炉等）是够用的，但在分析一些较新的、开关频率更高的电源或数字信号时可能会有些吃力。

示波器的带宽指的是它能够准确测量的信号频率范围，这个参数至关重要，因为它直接决定了您能否看清信号的“真实面貌”。

一个简单的比喻： 想象一下您要用相机拍摄一个快速旋转的风扇叶片。

在电路中，信号的上升沿（信号从低电平跳到高电平的速度）非常陡峭，可以看作是由无数个不同频率的正弦波叠加而成。示波器的带宽必须足够高，才能忠实地重现这个陡峭的沿，如果带宽不足，信号边沿会变得圆滑、缓慢，您就无法准确判断信号的 timing（时序）和电压。

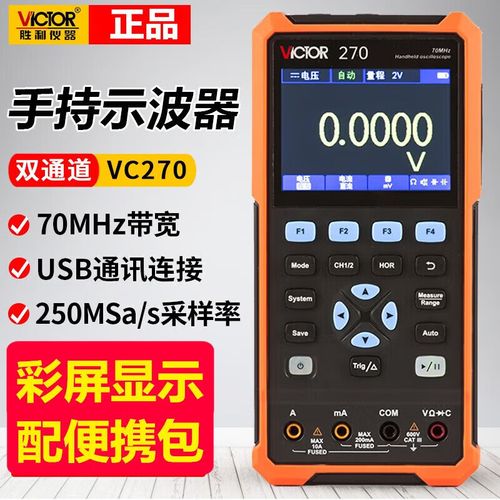

（图片来源网络，侵删）

我们可以将家电大致分为几类,看看它们对示波器的要求：

这类电路信号变化缓慢,对带宽要求不高。

这是家电维修中最常见也是最需要示波器的部分，几乎所有现代家电（电视、洗衣机、微波炉、电脑电源等）内部都有一个开关电源。

典型设备：电视、显示器、电脑电源、手机充电器、LED灯驱动、变频空调/洗衣机。
信号特点：核心是 PWM（脉宽调制）信号，其开关频率通常在几十 kHz 到几百 kHz 之间（50kHz, 65kHz, 100kHz）。
维修要点：
- 测量 PWM 信号的频率和占空比。
- 观察开关管的驱动波形：这是关键！需要看清驱动波形的上升沿和下降沿是否陡峭，有无振铃（过冲），一个 100MHz 的示波器可以轻松看清这些细节。
- 测量输出电压的纹波。
50MHz 的示波器可以勉强看到开关波形，但 100MHz 能让您看得更清楚、更准确，是维修开关电源的“黄金标准”。

这类电路涉及微控制器、传感器通信等,信号频率更高。

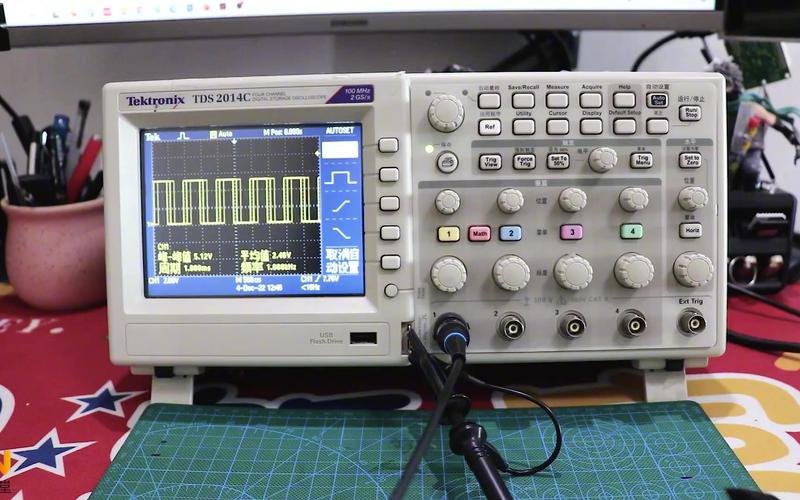

（图片来源网络，侵删）

典型设备：智能电视、变频空调、洗衣机、微波炉（带触摸屏和面板通信）。
信号特点：
- MCU 的时钟信号：通常在 4MHz 到 24MHz 之间，要观察其方波质量，示波器带宽至少需要 5 倍于信号频率，即 20MHz-120MHz，100MHz 的示波器能完美胜任。
- I2C、SPI 通信总线：时钟频率可能在几百 kHz 到几 MHz，100MHz 带宽轻松覆盖。
- 红外遥控信号：频率约 38kHz，但编码复杂,需要示波器来解码和分析波形。
100MHz 的示波器可以轻松应对绝大多数家电中的数字信号分析。

如果您的工作涉及微波炉磁控管、或一些射频相关的设备,则需要更高带宽的示波器。

典型设备：微波炉（磁控管工作频率 ~2.45GHz，但维修时通常只测低压控制部分）、一些工业射频设备。
维修要点：对于微波炉，示波器主要用于测量控制板上的继电器和低压电源，而不是 2.45GHz 的信号本身，即使在这种设备上，100MHz 通常也够用，除非您需要设计或维修射频发射/接收电路,否则一般不需要。

采样率：采样率越高，波形就越精细，一个经验法则是采样率至少是示波器带宽的 3-5 倍，对于 100MHz 的示波器，拥有 500MS/s 或 1GS/s 的采样率就很好了。
存储深度：决定了您能一次性捕获多少波形数据，对于分析偶发故障或通信协议（如 I2C）非常有用，存储深度越大越好,但价格也越贵。
通道数量：至少选择 2 通道，很多时候您需要同时观察两个信号（PWM 输出和 MOSFET 漏极波形）,以比较它们的相位关系。
探头：探头是示波器的“眼睛”，标配的 10:1 无源探头对于大多数家电维修工作来说完全足够,请务必购买质量可靠的探头。

最终建议：

如果您是家电维修爱好者或初级维修工程师，并且希望购买一台能用得久、覆盖面广的示波器，请直接选择 100MHz 带宽、2 通道、采样率 1GS/s 以上的数字示波器，这个配置是目前市场上的主流“甜点”，既能满足当前需求,也为将来可能遇到的更复杂的维修任务做好了准备。
