在电路维修工作中,测试点的选择是决定维修效率和准确性的关键环节，一个合理的测试点能够帮助维修人员快速定位故障，避免盲目操作，甚至可能避免因测试不当导致的二次损坏，测试点的选择并非随意，而是需要结合电路原理、故障现象、信号流向以及设备结构等多方面因素综合考量，本文将从基本原则、不同电路类型的测试点选择策略、测试点选择的注意事项三个方面进行详细阐述。
选择测试点的基本原则是“由简到繁，由外到内，由静态到动态”，所谓“由简到繁”，指的是优先选择容易接近、便于测量的点，例如电源输入端、保险丝、连接器、测试点焊盘等，这些点通常暴露在电路板表面，操作方便，只有在确认这些外围部分正常后，再逐步深入到复杂的集成电路内部，所谓“由外到内”，是指先测试电路的输入和输出信号，判断故障是在整个电路的哪一段，对于一个放大电路，先用示波器观察输入端是否有信号，若无，则故障发生在输入级之前；若有，再观察输出端，若无输出，则故障在放大电路本身，所谓“由静态到动态”，是指先进行不通电的静态电阻测试，检查有无明显的短路、开路、元器件烧毁等，然后再进行通电后的电压、电流测试，最后根据需要进行动态信号分析，遵循这些原则，可以系统性地缩小故障范围，避免大海捞针。

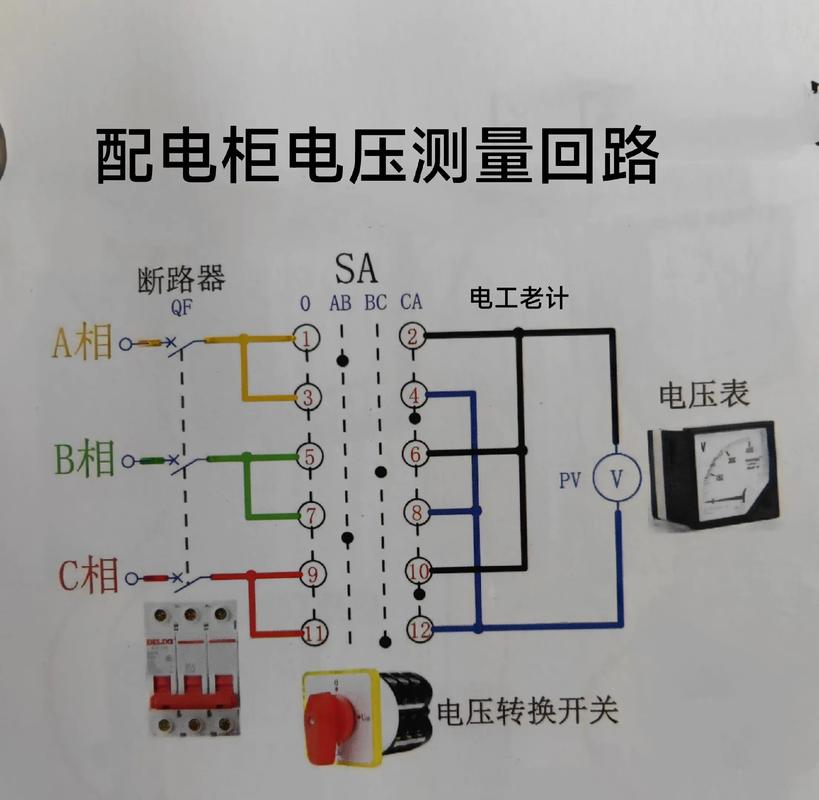

不同类型的电路,其测试点的选择策略也有所侧重，对于电源电路，测试点的核心是电压和电流，应优先选择电源输入滤波电容两端、稳压集成电路的输入/输出引脚、关键三极管的集电极/发射极等位置，使用万用表测量这些点的电压，可以快速判断电源是否正常工作，整流桥的输出电压是否达到预期，稳压芯片的输出电压是否稳定，对于模拟电路，如放大、滤波、振荡等电路，测试点应选择在信号通路的节点上，例如三极管的基极、集电极，运算放大器的同相/反相输入端和输出端，使用示波器观察这些点的波形，可以直观地看到信号是否失真、衰减或中断，波形的幅度、频率、相位是否正常，对于数字电路，测试点的选择则更关注逻辑电平、时钟信号和总线状态，应优先选择时钟发生器的输出端、CPU或存储器的控制信号引脚（如RESET、READY）、数据总线和地址总线的关键节点，逻辑分析仪或带存储功能的示波器是数字电路测试的利器，可以捕获和分析复杂的时序关系，判断是否存在竞争冒险、时序错乱等问题，下表总结了常见电路类型的关键测试点及测试方法：
| 电路类型 | 关键测试点 | 常用测试方法 | 判断依据 |
|---|---|---|---|
| 电源电路 | 电源输入/输出端、稳压IC引脚、滤波电容两端 | 万用表测电压、电流 | 电压是否在额定范围内，纹波是否过大 |
| 模拟电路 | 三极管极间电压、运放输入/输出端、信号耦合/旁路电容两端 | 示波器测波形、万用表测直流电压 | 波形是否正常，直流工作点是否合适 |
| 数字电路 | 时钟信号、复位信号、数据/地址总线、芯片使能端 | 示波器、逻辑分析仪 | 时钟是否存在，逻辑电平是否正确，时序是否匹配 |
在选择测试点时,必须注意以下几点，第一，安全第一，在测试前务必确认设备已断电，并对大容量电容进行放电，防止触电或损坏万用表，在带电测试时，要选择合适的量程，避免表笔短路相邻引脚，第二，理解电路原理，测试点的选择建立在对电路工作原理的深刻理解之上，如果不知道信号如何流动，不知道某个引脚的正常状态，就无法判断测试结果是否正常，第三，考虑负载效应，使用万用表等仪器测量时，其内阻可能会对被测电路产生影响，尤其是在测量高阻抗节点时，可能导致测量结果失真，应尽量选择高输入阻抗的仪器，第四，做好标记和记录，对于复杂的电路，最好在测试前在电路图上标记出计划测试的点，并记录下正常和异常的测试数据，便于后续分析和比对。
相关问答FAQs
问题1：为什么在维修电路时，不能直接在集成电路（IC）的引脚上焊接表笔进行测量？
解答： 直接在IC引脚上焊接表笔进行测量存在多重风险，焊接操作本身会损坏IC引脚或周围的焊盘，可能导致引脚虚焊或脱落，焊接过程产生的高温可能会通过引脚传导至IC芯片内部，造成内部电路的永久性损坏，对于多层电路板，焊接引脚还可能破坏内层的走线，正确的做法是，如果需要在IC引脚上测量，应尽量使用尖锐的探针，小心地接触引脚焊盘，避免焊接，对于非常细小的引脚，可以使用专门的测试夹具或飞线技术，通过导线引出到一个便于测试的焊盘或测试点上，再进行测量，这样可以避免直接损伤IC，同时保证测量的准确性。
问题2：当怀疑某个电容损坏时，应该如何选择测试点来判断其好坏？
解答： 判断电容好坏，需要根据其类型和所在位置选择不同的测试点和测试方法，对于电解电容、钽电容等有极性的电容，首先可以断电后用万用表的电阻档（高阻值档如R×10k）进行测量，正常情况下，表笔接触瞬间，电容会充电，电阻值由小迅速变大，最终接近无穷大，如果电阻值始终很小或为零，说明电容已击穿短路；如果电阻值始终为无穷大，说明电容已开路失效，对于陶瓷电容、薄膜电容等无极性电容，用电阻档测量通常反应不明显，可以借助电容表直接测量其容量是否与标称值相符，对于在电路中的电容，还可以采用动态测试法，用示波器观察其两端的交流信号，如果旁路滤波电容失效，其输出端的纹波会显著增大；如果耦合电容失效，其后级电路将无法获得正常的交流信号。
