海信HDP2977维修是一项需要结合专业知识和实践经验的技术工作,涉及故障排查、部件检测、电路分析等多个环节，该机型作为经典的CRT显像管电视，其内部结构相对复杂，包含电源模块、扫描电路、视放板、主板及显像管等关键部分，维修时需遵循安全规范，避免因操作不当导致设备损坏或安全事故，以下从常见故障类型、维修流程、工具准备及注意事项等方面进行详细阐述。

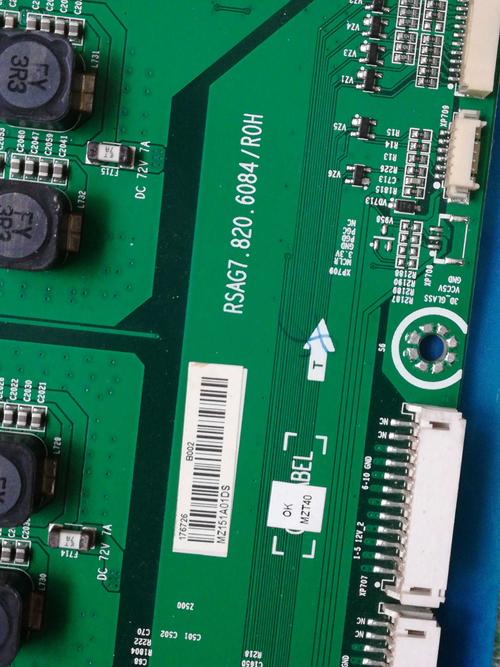

（图片来源网络，侵删）
常见故障类型及排查思路
无电源指示灯，整机不工作
可能原因：电源板故障、保险丝熔断、电源线接触不良。
排查步骤：
- 检查电源线是否插紧,插座是否有电，可使用万用表AC档测量插座电压。
- 拆开后盖,观察保险丝是否熔断，若保险丝发黑或熔断，需进一步检查电源板上的整流桥、滤波电容、开关管等元件是否击穿，常见故障点为开关管（如2SC5144）因过压击穿，或初级滤波电容（如100μF/400V）鼓包失效。
- 若保险丝完好,测量电源板输出端（如+B电压，通常为+135V左右）是否正常，若无输出，需检测电源脉宽控制芯片（如UC3842）及其外围电路是否工作正常。
有电源指示灯，无图像无声音
可能原因：主板故障、行扫描电路异常、显像管老化。
排查步骤：
- 观察显像管灯丝是否亮起,若灯丝不亮，检查行输出变压器（FBT）提供的6.3V电压是否正常。
- 测量行输出管（如2SC5144）集电极电压，正常应为+B电压，若电压过低，可能为行负载短路（如行偏转线圈、行逆程电容短路）。
- 检查主板上的微处理器控制信号是否正常,如行激励脉冲是否输出，可通过示波器观察主板至行扫描板的连接插件是否有脉冲信号。
- 若伴音也无输出,需检查音频功放电路（如TDA2616）是否供电正常，静音控制信号是否异常。
图像异常（水平一条亮线、行幅不足、色彩失真）
故障分析：
- 水平一条亮线：场扫描电路故障，重点检查场输出集成电路（如LA7837）的供电、场偏转线圈电压及外围元件（如场偏转电容、电阻）。
- 行幅不足：行输出负载过重或+B电压偏低，检查行逆程电容容量是否下降，或S校正电容是否失效。
- 色彩失真：视放板故障，测量视放管（如2SC1815）集电极电压，正常应为180-200V，若某色电压异常，对应色视放管或末级视放集成电路（如TA7698AP）可能损坏。
关机后屏幕亮点或图像闪烁
可能原因：消电路故障、显像管老化、滤波电容性能下降。
排查步骤：

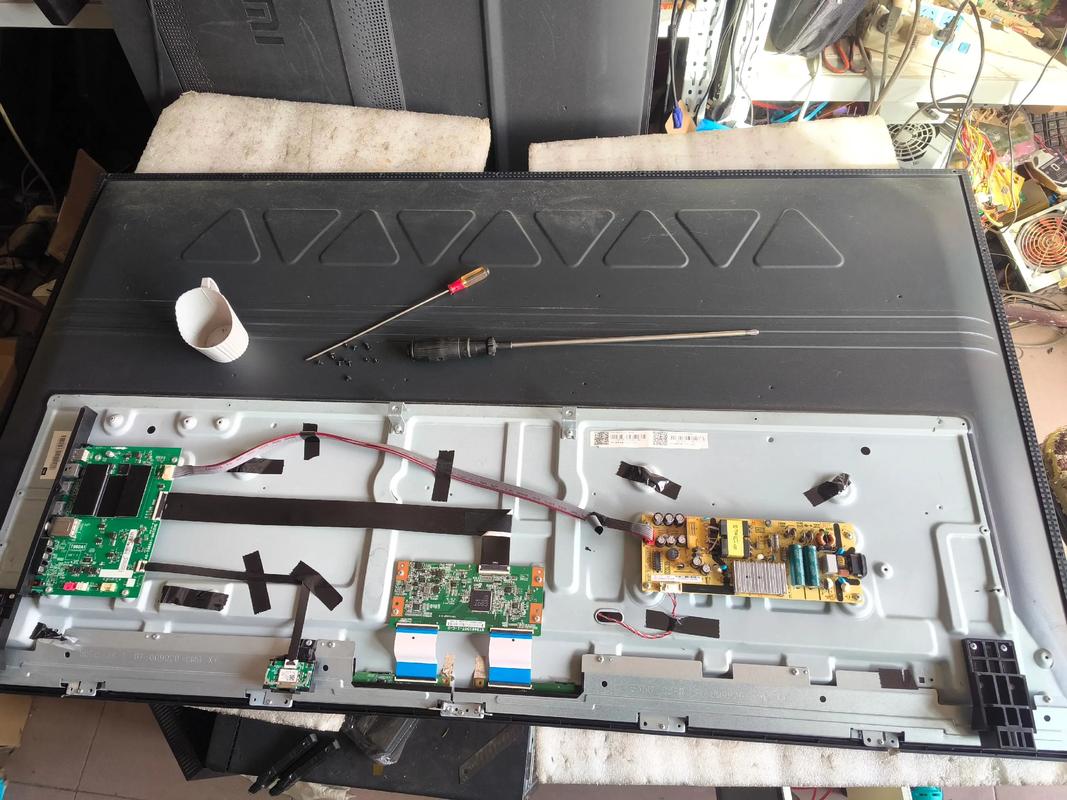

（图片来源网络，侵删）
- 检查消磁电路（如PTC热敏电阻）是否失效，可测量其阻值（正常应为冷态十几欧姆，热态几十千欧姆）。
- 测量主滤波电容（如470μF/200V）容量，若容量下降会导致电压波动，引起图像闪烁。
- 显像管老化可通过测量阴极发射能力判断,若阴极电流过小，需考虑更换显像管。
维修工具与备件准备
必备工具
- 万用表：用于测量电压、电阻、通断，推荐带二极管档和电容档。
- 示波器：检测脉冲信号（行场激励、同步信号等）。
- 电烙铁：建议使用恒温烙铁（30-40W），搭配吸锡器。
- 隔离变压器：维修时隔离市电，防止触电。
- 假负载：用于检测电源输出电压（如用60W灯泡代替行负载）。
常用备件
| 部件名称 | 型号示例 | 功能说明 |
|---|---|---|
| 保险丝 | 15A/250V | 电源过流保护 |
| 开关管 | 2SC5144/2SC4119 | 电源核心开关元件 |
| 电源脉宽芯片 | UC3842/KA3842 | 控制开关管导通时间 |
| 行输出管 | 2SC5144 | 驱动行偏转线圈 |
| 场输出集成电路 | LA7837/LA7840 | 驱动场偏转线圈 |
| 视放集成电路 | TA7698AP/TDA4886 | 处理RGB信号并驱动显像管 |
| 滤波电容 | 100μF/400V | 电源滤波 |
维修操作流程与注意事项
安全操作
- 断电后等待10分钟以上,因显像管高压阳极存储有高压电荷，需用专用放电棒放电。
- 更换元件时,注意散热片安装，避免因过热导致元件再次损坏。
- CRT电视机后壳有X射线防护罩,拆卸时勿变形，防止辐射泄漏。
故障定位流程
- 外观检查：观察元件是否有烧黑、鼓包、虚焊现象。
- 电压测量：先测电源输出电压，再测关键节点电压（如行管集电极、场供电脚）。
- 信号追踪：用示波器从信号输入端逐级检测，定位故障模块。
- 替换法：对可疑元件（如电容、集成电路）进行替换验证。
常见易损元件更换
- 电源板：若开关管击穿，需同时检查电阻（如R1、R2）和稳压二极管（如1N4148）是否开路。
- 行输出变压器：更换时注意引脚对位，避免高压打火。
- 视放板：若某色视放管损坏，需检查对应末级视放电阻是否变值。
维修案例参考
案例1：海信HDP2977无光栅，有“吱吱”声。
排查：测+B电压仅80V（正常135V），断开行负载接假负载，电压恢复正常，判断行输出短路，更换行输出变压器后故障排除。
案例2：图像水平一条亮线，伴音正常。
排查：测场输出集成电路LA7837第⑦脚（场供电）无电压，检查供电电阻（如2.2Ω/5W）开路，更换后恢复正常。
相关问答FAQs
Q1：维修海信HDP2977时，如何判断显像管是否老化？
A1：可通过测量阴极电流判断：断开阴极与视放板连接，在阴极串联万用表电流档（1A档），开机观察电流，若电流小于100μA（正常为300-500μA），且加速极电压已调至最大，图像仍暗淡，则显像管老化，需更换。
Q2：更换行输出变压器后，图像出现枕形失真，如何解决？
A2：枕形失真多与枕形校正电路有关，检查枕形校正电容（如C510）是否容量下降，或枕形校正变压器（T501）是否松动，若为新换行输出变压器，需确认其型号与原机匹配，部分行输出变压器内部含枕形校正线圈，型号不兼容会导致此类故障。
