家电维修电源实验台制作是电子爱好者、维修技术人员以及相关专业学生提升实践能力的重要项目，一个功能完善、设计合理的实验台不仅能提供安全的操作环境，还能模拟多种家电故障场景，帮助使用者快速掌握维修技能，以下从设计思路、核心功能实现、材料选择、组装步骤及安全防护等方面详细阐述制作过程。

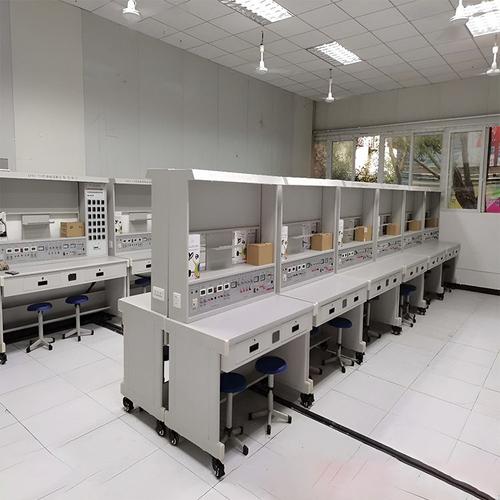

设计思路与功能定位
家电维修电源实验台的核心目标是模拟真实家电的工作环境，因此设计需兼顾电源供给、信号模拟、故障模拟三大功能模块，电源供给模块需提供多路直流稳压电源（如3V、5V、12V、24V）和交流电源（220V），电压范围需覆盖大多数家电需求；信号模拟模块应能输出常见家电的控制信号，如PWM脉冲、红外遥控信号、传感器模拟信号等；故障模拟模块则需通过开关或继电器控制，实现短路、断路、电压异常等故障的快速切换，实验台需配备电压电流显示、保护电路（过流、过压、短路保护）及通用测试接口（如香蕉插孔、鳄鱼夹、专用维修端口）,以满足不同家电的测试需求。
核心功能模块实现
电源供给模块
- 交流电源部分：采用隔离变压器将220V市电降压至安全电压（如36V），并通过总开关、保险丝及漏电保护开关接入，确保操作安全，输出端配置三孔插座和香蕉插孔,方便连接不同家电。

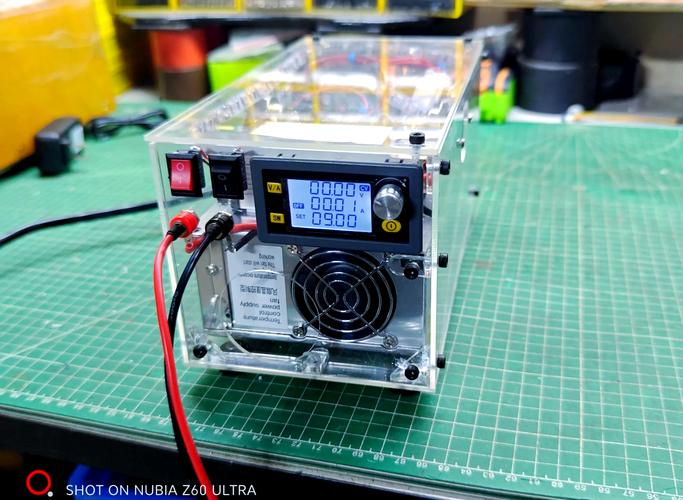

- 直流稳压电源部分：采用LM317（可调1.2V-37V）、7805（固定5V）、7812（固定12V）等三端稳压器搭建多路直流电源，每路配备电压调节电位器和LED指示灯，为提高带载能力，可增加功率三极管扩流电路，电源输入端需接入滤波电容（如2200μF/50V）以减少纹波，输出端并联0.1μF陶瓷电容滤除高频干扰。
信号模拟模块
- PWM信号生成：使用555定时器或单片机（如Arduino）产生频率和占空比可调的PWM信号，通过电位器调节参数，用于模拟电机调速、LED调光等场景。
- 传感器模拟：通过精密电位器分压模拟温度、光敏等传感器的输出信号（0-5V）,配合切换开关选择不同传感器类型。
- 红外遥控模拟：采用红外发射管和38kHz载波电路，通过按键触发模拟家电遥控器的编码信号,用于测试红外接收电路。
故障模拟模块
- 短路/断路模拟：使用多位双刀双掷开关或多路继电器模块，控制测试点与电源或地之间的通断状态，实现单点或多点故障模拟，通过继电器控制压缩机启动绕组与运行绕组之间的短路,模拟压缩机常见故障。
- 电压异常模拟：通过继电器切换不同电阻，在电路中串联电阻模拟电压下降，或并联电阻模拟电压波动,用于测试电源适应性。
测试与显示模块
- 电压电流监测：采用数字电压表（如ICL7107）模块测量直流电压，量程0-50V；电流测量采用霍尔电流传感器（如ACS712）配合数字万用表显示，量程0-30A。
- 通用测试接口：在实验台面板布局香蕉插排、USB输出接口（5V/2A）、专用维修端口（如空调板维修接口、冰箱主控板接口）,并标注功能名称。
材料选择与工具准备
主要材料清单
| 类别 | 具体材料规格及型号 | 数量 |
|---|---|---|
| 机箱 | 铝合金材质，尺寸500mm×400mm×120mm | 1套 |
| 电源模块 | 隔离变压器（220V/36V，200W）、LM317、7805等 | 若干 |
| 电子元件 | 电位器、继电器、电容、LED、开关、保险丝 | 若干 |
| 显示模块 | 数字电压表头、霍尔电流传感器 | 各1个 |
| 接线端子 | 香蕉插、接线端子排、鳄鱼夹 | 若干 |
| 散热器 | 铝型材散热器（用于稳压器扩流） | 2个 |
工具准备
电烙铁、焊锡、万用表、剥线钳、螺丝刀、热熔胶枪、万用表、示波器（可选）。

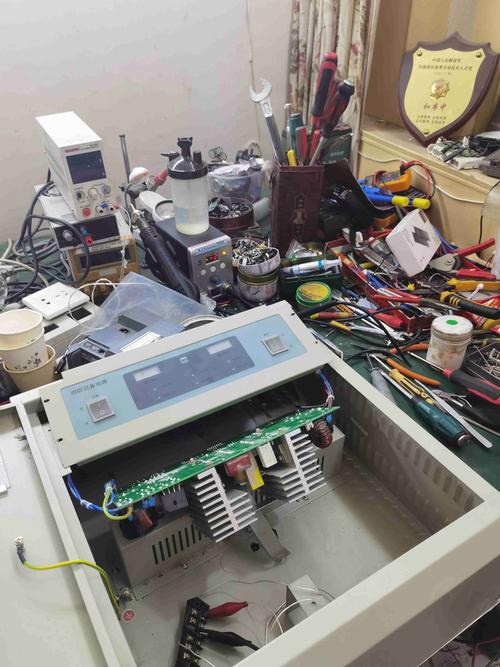

组装步骤
- 机箱布局规划：根据功能模块划分区域，左侧为电源输入及保护电路，中间为直流稳压电源及信号模拟，右侧为故障模拟及测试接口,顶部安装电压电流表。
- 电路板制作：采用洞洞板或PCB板焊接各模块电路，注意强弱电分离，高压部分与低压部分保持安全距离（≥5cm）。
- 面板开孔：根据开关、插座、表头尺寸开孔，使用雕刻机或手电钻加工,边缘打磨光滑。
- 模块安装：将变压器、继电器模块等重量较大的元件固定在机箱底部，稳压器及散热器安装在侧面,面板元件安装后用螺丝固定。
- 接线与调试：按照电路图连接导线，交流部分采用黄绿红三色线区分相线、零线、地线，直流部分统一使用红黑线，完成后逐路测试电压输出、信号功能及故障模拟可靠性，确保无短路、无漏电。
安全防护设计
实验台需具备多重保护：变压器隔离确保低压部分不带市电；每路直流电源配备自恢复保险丝；总电源采用漏电保护开关（动作电流≤30mA）；高压部分加装绝缘挡板和警示标识，操作时需佩戴绝缘手套,避免带电插拔元件。
相关问答FAQs
问题1：实验台中的直流稳压电源如何实现过流保护？
解答：可采用电子开关电路实现过流保护，以LM317为例，在其输出端串联一小阻值采样电阻（如0.1Ω），当电流过大时，电阻两端电压超过三极管（如8050）的导通电压（约0.7V），三极管导通使LM317的ADJ端电压拉低，输出电压下降，从而限制电流，也可使用专用的过流保护芯片（如TL431）搭建更精确的保护电路,保护阈值通过电阻分压设定。
问题2：如何确保实验台在模拟短路故障时不损坏内部元件？
解答：需在关键电路中设置限流和快速切断保护，在交流输出端安装快速熔断器（电流为额定值的1.5-2倍），在直流电源输出端接入自恢复保险丝（PPTC），其电阻随电流增大而陡增，当短路发生时迅速限制电流，故障模拟模块应采用继电器控制，而非直接用开关短接，避免电弧损坏开关触点，同时通过继电器驱动电路的过流检测触发继电器断开,实现快速保护。
