维修开关电源,尤其是涉及 PWM 控制芯片的，需要遵循一套系统性的方法，从安全检查到逐步排查，下面我将为你提供一个详细的 MB3769A 开关电源维修指南。

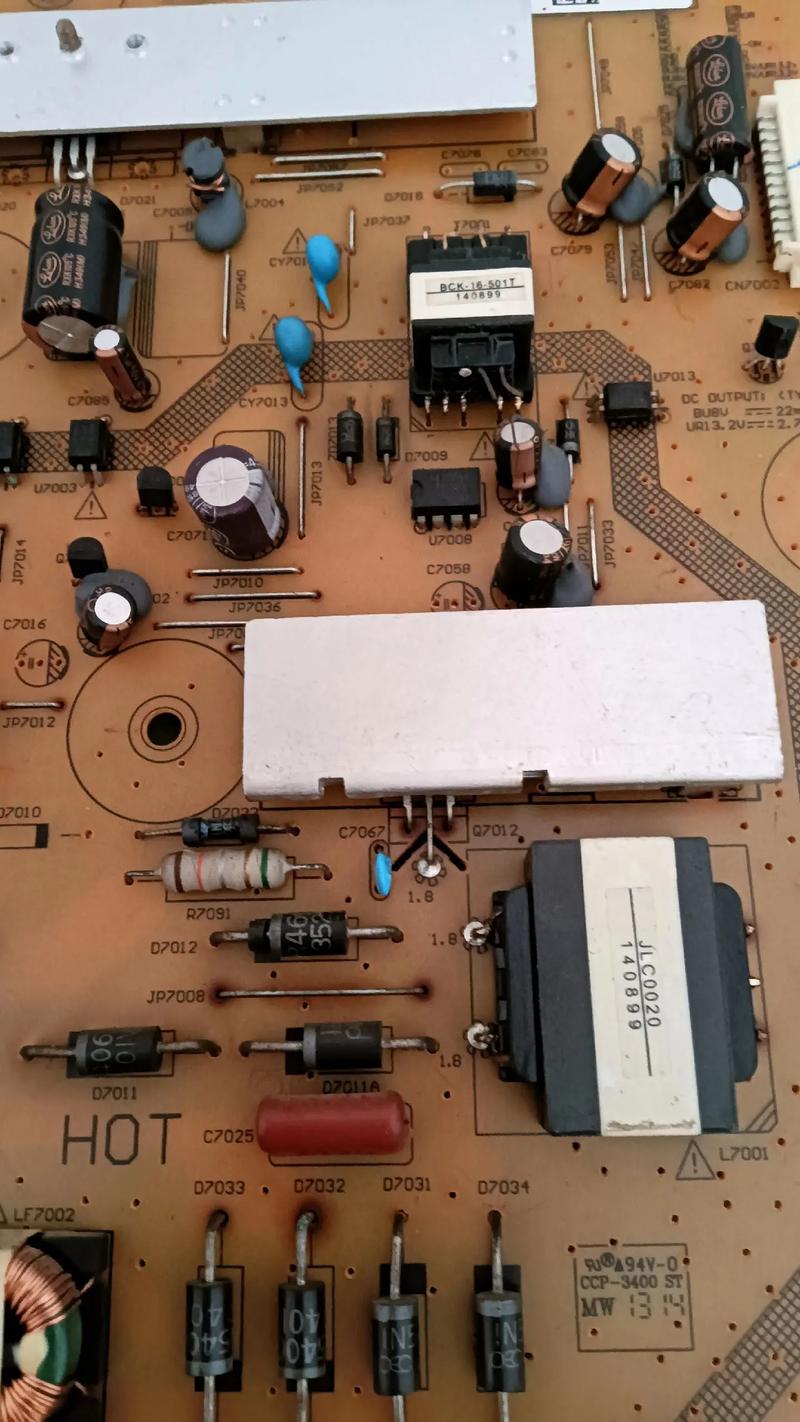

（图片来源网络，侵删）

第一部分：安全须知与准备工作

安全第一！

隔离电源： 开关电源初级（高压侧）与次级（低压侧）是隔离的，但初级部分直接与市电相连，带有致命高压！维修时，务必使用隔离变压器，将设备与市电隔离，防止触电。
放电： 在断电后，用大功率电阻对大容量滤波电容（如 400V 的电解电容）进行放电，防止电容残留电荷电击或损坏元器件。
绝缘： 操作时，佩戴绝缘手套，使用绝缘工具，保持手部干燥，站在绝缘垫上。

准备工具与仪器

万用表： 必备，用于测量电压、电阻、通断。
示波器： 强烈推荐！这是维修开关电源的“眼睛”，可以观察 PWM 波形、VCC 电压、反馈波形等，快速定位问题。
隔离变压器： 安全维修的前提。
烙铁、吸锡器、焊锡： 用于拆装元器件。
替换元器件： 准备一些常用且易损的元件，如保险丝、整流桥、大滤波电容、开关管、PWM 芯片本身、光耦、TL431 等。
灯泡限流法： 用一个 100W/220V 的白炽灯泡串联在市电输入端，如果电源存在严重短路，灯泡会发光，起到限流保护作用，防止再次损坏其他元件，这是新手安全通电试机的绝佳方法。

在维修前,先了解一下这个芯片的核心功能，有助于理解电路工作原理和判断故障点。

类型： 电流模式 PWM 控制器。
主要引脚功能：
- VCC (1脚): 芯片供电电压，通常由辅助绕组或高压通过电阻降压后提供，正常工作电压在 10-20V 之间，VCC 电压不正常，芯片不工作。
- GND (2脚): 地线，所有电压测量的参考点。
- FB (3脚): 反馈输入端，这是关键引脚，连接了光耦的输出，它接收来自次级 TL431 误差放大器的电压信号，用于调节输出电压，FB 电压异常，输出电压会失控。
- ISENSE (4脚): 电流检测输入端，通过一个电阻（Rsense）连接到开关管的源极（对地）或发射极，用于检测开关管的电流，实现过流保护和逐周期电流模式控制，此引脚电压过高（>1V）会触发保护。
- OUT (5脚): PWM 驱动脉冲输出端，直接驱动开关管（如 MOSFET）的栅极，正常的输出应为高频的方波脉冲，如果此处没有波形，说明芯片未起振或已损坏。
- COMP (6脚): 补偿端，内部误差放大器的输出端，外接 RC 补偿网络，用于系统的频率补偿和稳定性，此引脚电压异常可能导致自激或振荡不良。
- VREF (7脚): 基准电压输出端，通常为 5.0V，为外部电路（如光耦、TL431）提供基准，VREF 没有或异常，整个反馈系统会瘫痪。
- ON/OFF (8脚): 使能端，高电平（>2.5V）启动，低电平（<0.4V）关闭，有些电路通过此脚待机控制。

遵循“先外后内、先易后难、先静态后动态”的原则。

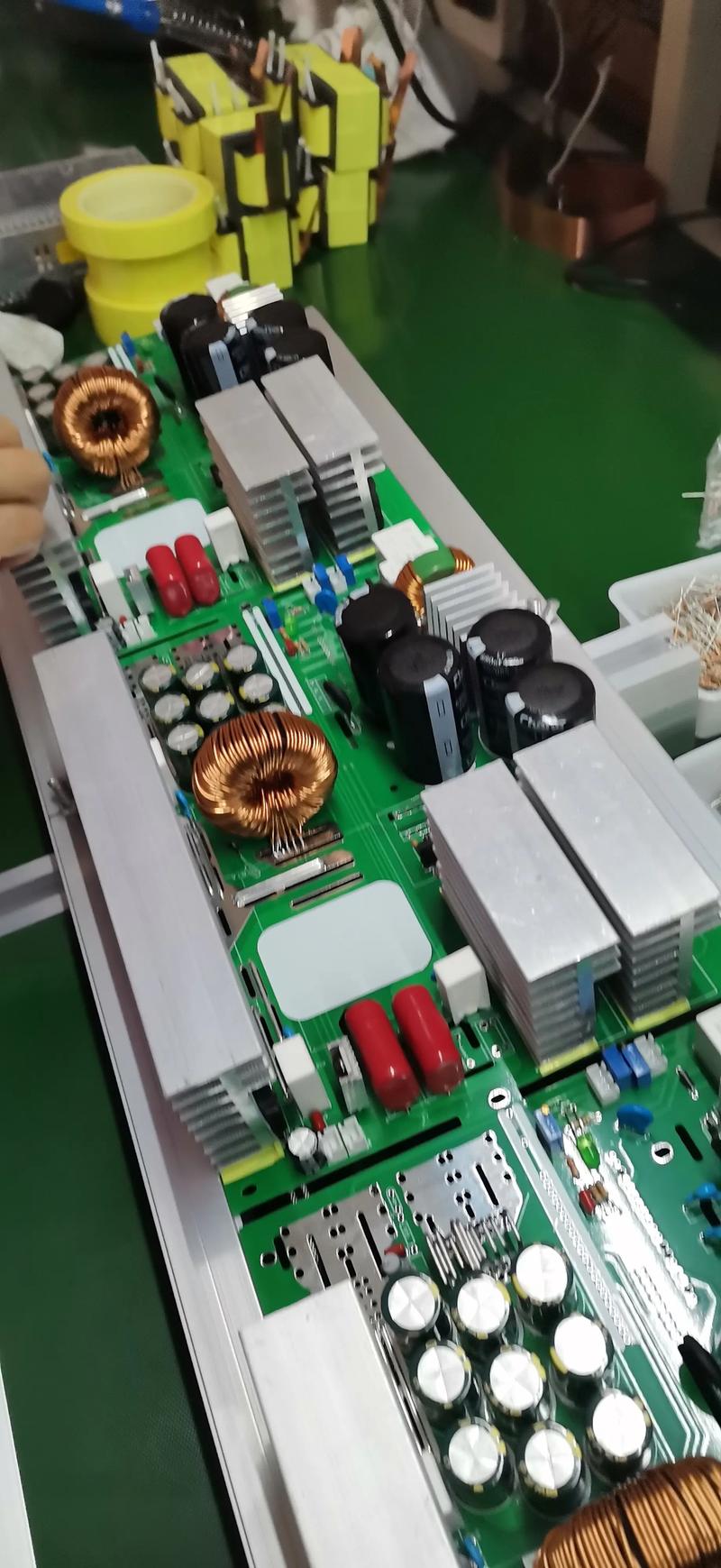

（图片来源网络，侵删）

目视检查：
- 保险丝： 检查是否熔断，如果熔断，说明初级回路存在严重短路。
- 电容： 检查是否有鼓包、漏液、炸裂。
- 电阻： 检查是否有烧黑、开裂，特别是功率电阻。
- 开关管： 检查是否有裂痕、炸裂。
- PCB 板： 检查是否有烧焦的痕迹、虚焊、连锡。
电阻测量（断电，电容已放电）：
- 测输入端电阻： 用万用表电阻档测量 AC 输入端（L、N）之间的电阻，正常情况下，会有一个充电过程，最终阻值应较大（几十到几百 kΩ），如果阻值很小或为 0，说明整流桥或后级有短路。
- 测 PFC 前级（如有）： 如果是带 PFC 的电路，测量 PFC 开关管 D-S 之间、整流管正负之间是否击穿。
- 测主开关管： 将万用表打到二极管档，测量 MOSFET 的 D-S 极，正常情况下，应只有一个方向有二极管特性（体二极管），正反向均导通则已击穿。
- 测 PWM 芯片对地电阻： 测量 MB3769A 的 VCC 对地电阻，防止后续通电瞬间损坏芯片。

将 100W 灯泡串联在市电输入端，然后通电。

灯泡很亮或不闪烁。
- 说明： 电源存在严重短路，初级电流过大。
- 排查： 立即断电，重点检查：
  - 整流桥是否击穿。
  - 主滤波电容（400V）是否击穿。
  - 主开关管是否击穿。
  - 市电输入端的滤波电容（X电容）是否短路。
  - 检查这些元件的对地电阻,找到短路点并更换。
灯泡微亮或暗红色，闪烁。
- 说明： 电源可能处于保护状态，或者带载能力差，这是比较常见的情况，可以尝试通电测量。
- 操作： 小心测量关键点电压。
灯泡不亮。
- 说明： 电源没有工作，或启动电流太小，可以摘掉灯泡，直接通电测量。

目标：判断 MB3769A 是否正常工作。

测量 VCC 电压（1脚）：
- 这是芯片工作的前提,VCC 电压过低（如 <10V）或没有，芯片无法启动。
- 原因：
  - 启动电阻开路或变值。
  - 辅助绕组整流二极管开路或损坏。
  - VCC 滤波电容失效。
  - 芯片内部损坏。
测量 VREF 电压（7脚）：
- VCC 正常，但 VREF 没有或不是 5V，则基本可以判定 MB3769A 芯片已损坏。
- 注意： 有些芯片在未起振时 VREF 可能不正常，但如果 VCC 稳定后 VREF 仍无，芯片损坏的概率极高。
测量 FB 电压（3脚）：
- 正常工作时,此脚电压通常在 2.5V 左右（具体看外围电路）。
- 如果电压为 0V，可能是光耦未导通或次级电路故障。
- 如果电压接近 VCC，可能是光耦击穿或 TL431 故障。
测量 OUT 端（5脚）波形（使用示波器）：
- 这是判断芯片是否起振的最直接方法。
- 正常： 在 VCC 稳定后，应能看到高频的 PWM 方波脉冲（频率由 RT/CT 决定，通常在几十到上百 kHz）。
- 无波形：
  - VCC 或 VREF 异常。
  - 芯片损坏。
  - 电流检测（ISENSE）电压过高，导致过流保护。
  - 补
