重要提示：安全第一！
在进行任何维修操作之前,请务必：

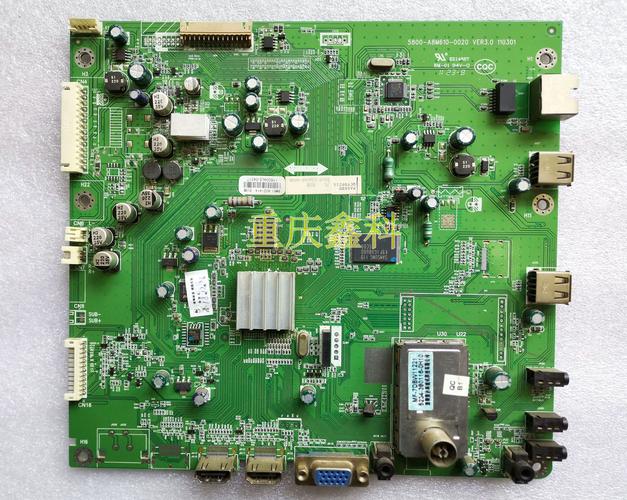

（图片来源网络，侵删）
- 断开电源：将电视插头从插座上拔下，并等待几分钟，让主板上的大容量电容充分放电。
- 释放静电：佩戴防静电手环，或用手触摸一下金属水管、暖气片等接地物体，释放身体静电，防止静电击穿主板上的精密芯片。
- 拍照记录：在拆卸任何排线、螺丝或元件之前，用手机拍照记录下原始位置和连接方式，这是避免装错最有效的方法。
- 备份数据：如果主板上有存储配置信息的芯片（如24Cxx、93Cxx系列EEPROM），在拆卸前最好先将其数据读出备份，以防维修后出现不亮机、功能异常等“无码”故障。
第一步：故障现象分析与初步判断
维修的第一步是准确判断故障现象,这能极大地缩小排查范围，创维40L88LW主板常见故障及可能原因如下：
| 故障现象 | 可能的原因 | 涉及电路/部件 |
|---|---|---|
| 完全不通电，指示灯不亮 | - 电源板故障（主板PFC或12V/5V/VCC输出异常） - 电源开关损坏 - 保险丝F1、F2熔断 - 主板5V待机电路故障 |
PFC电路、开关电源、待机电路 |
| 指示灯亮，但屏幕不亮，无图像无声音 | - 主板未正常工作（CPU未启动） - 屏幕驱动板（T-CON）故障或排线问题 - 主板LVDS或TTL信号输出电路故障 - CPU或程序存储器（Flash）虚焊或损坏 |
CPU、Flash、晶振、复位电路、LVDS/TTL输出电路 |
| 指示灯亮，屏幕有光，但图像异常 | - 图像花屏、马赛克、色彩失真 | DDR内存、GPU（集成在CPU中）、LVDS排线/接口 |
| 图像正常，但无声音或声音异常 | - 音功放电路故障 - CPU音频输出电路故障 - 静音电路异常 |
音功放IC（如TDA系列）、音频耦合电容、CPU |
| 遥控/按键失灵 | - 红外接收头损坏 - 按键矩阵电路漏电或短路 - CPU相关IO口损坏 |
红外接收头、按键排线、CPU |
第二步：主板外观检查与测量
在加电测试前,先进行仔细的目视检查和电阻测量，可以避免扩大故障。
A. 外观检查
- 保险丝：观察电源输入部分的保险丝F1、F2是否发黑、熔断，如果熔断，说明后级电路存在严重短路，需先排除短路故障才能更换保险丝。
- 电容：检查主板上的电解电容，特别是电源部分和CPU周边的电容，是否有鼓包、漏液、顶部爆裂的现象，这是最常见的故障点之一。
- 芯片：检查CPU、Flash、DDR内存等主要芯片是否有明显的虚焊、开裂迹象，可以轻轻按压芯片，看是否松动。
- 烧痕：闻一下主板是否有焦糊味，仔细观察PCB板上是否有发黑、烧焦的痕迹，这可以帮助定位短路点。
- 排线：检查所有连接屏幕、电源板、按键板、接口板的排线是否插好、是否有折断或氧化。
B. 断路电阻测量（关键安全步骤）
在更换保险丝之前,必须测量电源输入端的对地电阻，防止短路通电烧毁新元件。
- 将数字万用表调到二极管档或电阻档。
- 红表笔接主板地线（大面积的铜箔），黑表笔接保险丝F1/F2的输入端。
- 正常情况下,应有一定的阻值（通常在几百欧姆以上），如果阻值接近0欧姆或非常小，说明后级存在严重短路。
- 重点排查短路点：
- PFC电路：检查PFC开关管（如K2645、K2843等）、PFC二极管、PFC电感是否击穿。
- 12V/5V/VCC整流滤波电路：检查对应的整流二极管、滤波电容是否击穿。
- 待机5V电路：检查待机开关管、稳压IC（如LD7575等）及其周边元件。
第三步：加电测试与电压测量
如果外观检查正常,且短路电阻测量无问题，可以谨慎地进行加电测试。

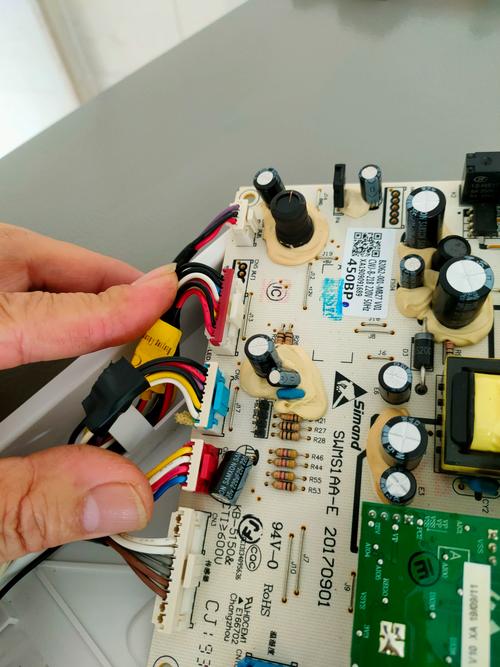

（图片来源网络，侵删）
A. 电源部分电压测量
这是维修的基础,电压是否正常直接关系到整个主板的工作状态。
- 待机5V (VCC_STB)：在未按遥控器或面板电源键时，测量主板上应有稳定的+5V电压，这个电压是CPU工作的前提，如果此电压没有或异常，优先检查待机电路。
- PFC电压：开机后，测量PFC输出端的电压，正常应为+380V左右（市电220V输入时），如果为0V或300V左右，说明PFC电路未工作。
- 主电压：测量开关电源输出的主要电压，如+12V、+24V（用于背光）、+5V（用于信号处理）等，这些电压是否稳定、准确，是判断开关电源好坏的关键。
B. CPU工作条件测量
如果待机5V正常,但主板仍无法启动（无继电器吸合声、无屏显），需要检查CPU的三大工作条件：
- 供电 (VDD)：测量CPU主供电，通常是+3.3V或+1.8V/1.2V（需参考图纸），供电电压是否稳定、有无纹波，是CPU工作的基础。
- 复位：开机瞬间测量CPU的复位引脚（RST或RESET），应有一个低电平的复位脉冲，然后变为高电平，如果一直是低电平或高电平不变，复位电路可能有问题。
- 时钟：测量CPU的晶振引脚，正常情况下，用万用表直流电压档测量，一个引脚电压约5V~1.5V，另一个引脚约2V~2.5V，更准确的方法是用示波器观察是否有纯净、稳定的正弦波或方波，晶振不起振是CPU不启动的常见原因。

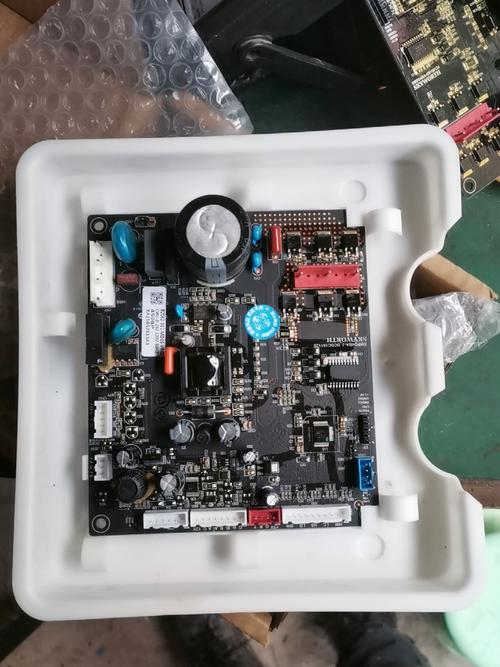

第四步：常见故障维修实例
实例1：不通电，保险丝熔断
- 现象：插上电源，指示灯不亮，测保险丝F1/F2已熔断。
- 维修：
- 用二极管档测保险丝两端对地电阻,发现阻值为0。
- 拆下PFC开关管,测量其D-S极，发现已击穿短路。
- 进一步检查PFC二极管、PFC驱动IC（如NCP1397、SG6848等）和其周边的电阻、电容，发现一个限流电阻也烧毁了。
- 更换：更换同型号的PFC开关管、限流电阻和相关损坏元件。
- 排查：更换后，不要马上通电，先测输入端电阻，恢复正常后，再用调压器（隔离变压器）从0V慢慢升高电压，观察各路输出电压是否正常，防止再次损坏。
实例2：指示灯亮，但无图像无声音（“无光栅”或“黑屏”）
- 现象：按电源键后，继电器有“咔哒”声（说明主电源已启动），但屏幕不亮，无图像。
- 维修：
- 测量待机5V正常，说明CPU部分有初步供电。
- 测量CPU主供电（如3.3V）正常。
- 测量CPU时钟晶振，发现一个引脚电压异常。
- 用示波器观察,发现晶振无起振。
- 处理：首先对晶振的两个引脚进行清洁，去除氧化物，如果无效，尝试更换一个同频率的晶振（通常是24MHz或27MHz），更换晶振后，故障排除。
