在进行任何维修之前，请务必遵守安全第一的原则：
（图片来源网络，侵删）
- 断电操作：务必切断焊机的总电源,并等待电容完全放电后才能进行内部检查。
- 使用专业工具：使用绝缘良好的万用表、螺丝刀等工具。
- 注意高压：即使断电，主变压器和整流桥附近仍可能存有高压,非专业人员请勿随意触碰。
第一部分：常见故障现象及排查思路
焊机无任何输出，指示灯不亮，风扇不转
这通常是电源输入或主控板供电部分的问题。
排查步骤：
-
检查外部电源：
- 确认电源开关是否打开。
- 检查输入电源线是否完好,插头与插座是否接触良好。
- 用万用表交流档测量输入端子（L1, L2 或 L, N）是否有 ~380V 交流电压（三相）或 ~220V 交流电压（单相）。
-
检查内部保险管（熔断器）：

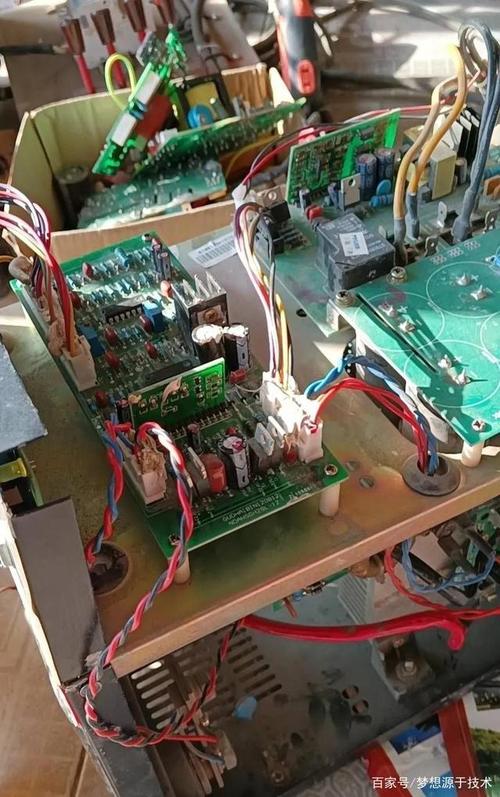

（图片来源网络，侵删）- 这是最常见的原因！
- 打开机壳,找到位于电源输入端的保险管座。
- 断电后，用万用表电阻档测量保险管是否导通（阻值接近0Ω），如果阻值无穷大,则说明保险管已熔断。
- 更换保险管前，必须先找到熔断的原因！ 否则换上新保险管会立刻再次熔断,甚至损坏其他元件。
- 导致保险管熔断的常见原因：
- 输入短路：电源线破损、开关短路、变压器初级线圈匝间短路。
- 整流桥击穿：主整流桥（通常由4个二极管或晶闸管组成）中的某个或多个被击穿,形成短路。
- 滤波电容击穿或严重漏电：主变压器后端的滤波大电容（通常是几个大容量的电解电容）被击穿,相当于短路。
- 压敏电阻损坏：并接在输入端的压敏电阻（用于防浪涌）如果损坏,会呈现短路状态。
-
检查控制板（触发板）电源：
- 有些焊机的控制板（如PWM板、移相触发板）需要独立的辅助电源供电。
- 检查这个小变压器（通常称为“控制变压器”或“辅助变压器”）是否正常工作，次级是否有低压交流输出（如AC18V, AC24V等）。
- 检查该变压器次级整流后的滤波电容是否正常。
- 检查给控制芯片（如TL494, SG3525等）供电的稳压电路（如7812, 7805等）是否输出正常电压。
指示灯亮，风扇转，但无焊接电流输出或输出极小
这表明主电源和控制电源基本正常,问题出在主功率回路或触发控制回路。
排查步骤：
-
检查主功率回路：

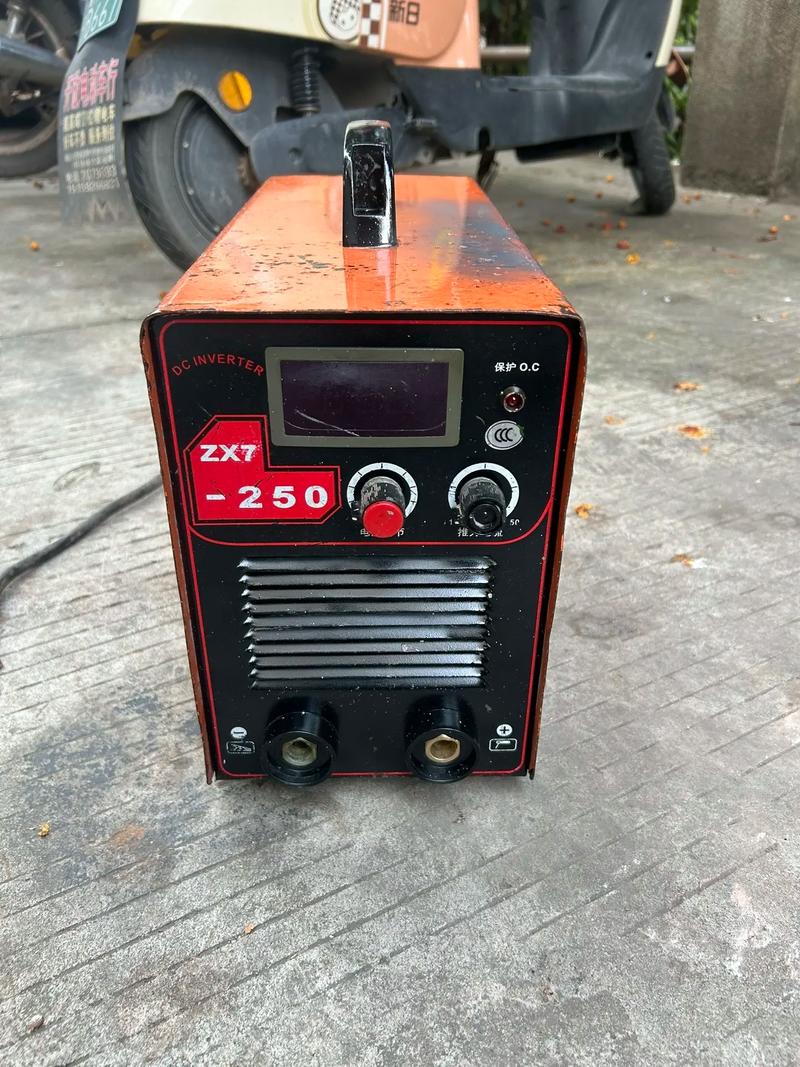

（图片来源网络，侵删）- 主整流桥：用万用表二极管档检查主整流桥的六个二极管（或晶闸管）是否正常,每个二极管都应有单向导通特性。
- 主变压器：检查主变压器次级线圈是否通路，用电阻档测量其直流电阻，应非常小（接近0Ω，但能测出阻值），如果阻值无穷大,说明线圈开路。
- 晶闸管（可控硅）：这是ZX7系列的核心和易损件。
- 静态检查：用万用表二极管档测量阳极和阴极之间的电阻，正反向都应很大（兆欧级），如果正反向电阻都很小，说明已击穿短路，用万用表电阻档测量控制极和阴极之间的电阻，应有一个几十到几百欧姆的阻值，如果无穷大或为0,说明已损坏。
- 动态检查（更准确）：需要使用示波器或专门的晶闸管测试仪，在触发信号作用下，检查其是否能从关断状态转为导通状态，对于维修人员来说，静态检查后,直接更换同型号的晶闸管是最快的方法。
-
检查触发控制回路：
- 这是维修的难点,需要一定的电子知识。
- 触发脉冲：用示波器测量晶闸管的门极和阴极之间，在焊接过程中是否有前沿陡峭、幅度足够的触发脉冲,没有示波器则很难判断。
- 同步信号：检查同步变压器是否正常工作,为触发电路提供同步的交流信号。
- 给定/反馈信号：
- 电流给定：检查电流调节电位器是否损坏或接触不良。
- 电流反馈：检查霍尔电流传感器（如果焊机有）或电流取样电阻是否正常，反馈信号丢失或异常会导致焊机保护性截止,没有输出。
- 保护电路：检查过流、过压、过热保护电路是否误动作，某个比较器或运放损坏,可能会一直输出保护信号。
焊接电流不稳定，忽大忽小
- 电网电压波动：检查输入电源是否稳定。
- 电流调节电位器接触不良：反复调节电流旋钮，观察是否有“喀啦”声或指针跳动,可以尝试用酒精清洗或更换。
- 控制板元件虚焊：检查控制板（尤其是触发板）上的焊点，是否有虚焊、脱焊现象,用电烙铁重新补焊一遍是常用的排查方法。
- 晶闸管性能不良：晶闸管接近损坏边缘，触发后不能稳定维持导通,出现时断时续的现象。
- 反馈信号干扰：电流反馈信号的线路受到干扰,导致控制电路误判。
焊接电流不可调或调节范围很小
- 电流调节电位器损坏：内部碳膜磨损或接触不良，导致阻值变化不连续或范围很小,直接更换。
- 触发电路故障：触发脉冲的移相范围变窄，导致输出电压调节范围受限，这通常是触发芯片（如KJ004, KJ009）或其外围元件损坏。
- 给定电压异常：为触发电路提供给定电压的电路有问题，导致给定电压无法在0-最大值之间正常变化。
第二部分：ZX7-250 核心工作原理（辅助维修理解）
理解原理能让你更快地定位故障点。
-
主回路：
380V/220V AC→输入保护/开关→主整流桥→主变压器（降压）→晶闸管（整流/调节）→输出电抗器（滤波）→焊钳/工件- 关键点：晶闸管在这里作为大功率的“可调二极管”，通过控制其导通角（相位）来改变输出的直流平均电压,从而控制焊接电流大小。
-
控制回路：
同步变压器（取主电源同步信号）→触发电路（如KJ004等）→产生触发脉冲→驱动晶闸管电流反馈信号→比较放大电路→控制触发电路的移相角- 关键点：这是一个闭环控制系统，你转动“电流调节”旋钮，实际上是给定了一个“目标电流”，控制电路通过检测“实际电流”（反馈信号），与“目标电流”比较，动态调整触发脉冲的相位,使实际电流始终跟随目标电流。
第三部分：维修流程总结与建议
-
先外后内，先易后难：
- 检查电源线、开关、插座。
- 检查保险管（必查项）。
- 检查风扇是否转动,指示灯是否亮。
-
分段排查：
- 电源输入段：保险管、压敏电阻、主开关。
- 主功率段：主整流桥、主变压器、晶闸管、输出电抗器。
- 控制驱动段：控制变压器、触发板、给定电位器、反馈元件。
-
善用工具：
- 万用表：最基本也最重要的工具，用于测通断、电压、电阻。
- 示波器：维修控制板的“神器”，可以直观地看到触发脉冲、同步信号、反馈波形。
- 替换法：对于怀疑损坏的元件（如晶闸管、
