维修液晶电视电源板时,使用专业的工装是确保维修效率、操作安全及测试准确性的关键，液晶电视电源板结构复杂，涉及高压、大电流电路，若缺乏合适的工装，不仅可能损坏元件或设备，还可能对维修人员造成安全风险，以下从工装的功能、组成、使用要点及注意事项等方面进行详细说明。

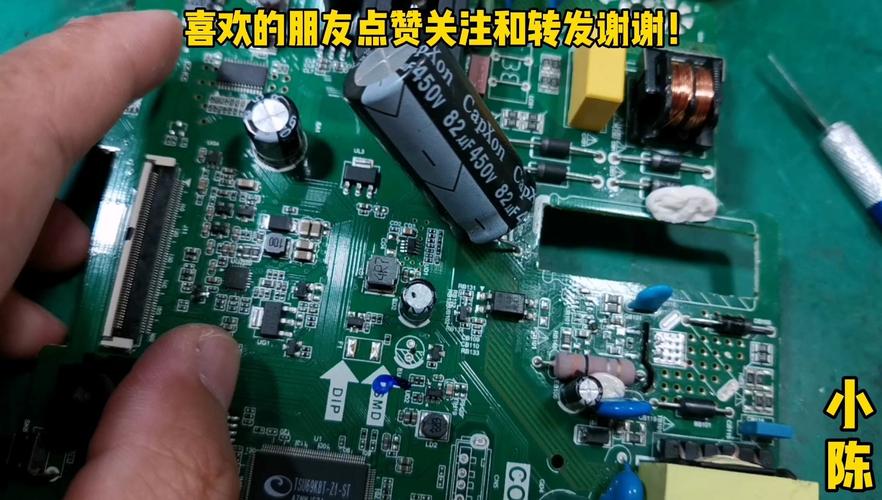

液晶电视电源维修工装的核心功能是为电源板提供安全、稳定的测试环境，模拟电视主机板的工作状态，以便全面检测电源板的输出电压、电流、保护功能等是否正常，其基本组成包括可调负载模块、供电接口、电压电流显示单元、保护电路及外壳等，可调负载模块是核心部分，通过电子负载或功率电阻的组合，实现对电源板各路输出（如12V、5V、24V等）的动态或静态负载模拟，确保电源板在带载状态下工作，避免空载电压异常导致的误判，供电接口则需兼容不同品牌电视电源板的输入接口，通常采用通用端子或可更换插头设计，以适配AC220V输入，电压电流显示单元多采用数字表头，实时监测各路输出的电压值和电流值，便于维修人员直观判断参数是否正常，保护电路则包括过压、过流、过热保护功能，当电源板输出异常或负载过载时，工装能及时切断电路，防止损坏电源板或工装本身。
在实际使用中,工装的搭建需根据电源板的规格进行针对性设计，以常见的液晶电视电源板为例，其输出通常包括待机电源（5VSB）、主电源（12V/24V）、背光电源（高压）等，工装需为每路输出配置独立的负载调节模块，待机电源路电流较小（通常0.5A-2A），可选用精密电子负载进行恒流测试；主电源路电流较大（如12V/3A-6A），需采用大功率电子负载或水泥电阻并联方式，确保负载能力满足需求；背光电源路涉及高压（如80V-150V）和脉冲信号，需使用高压电子负载或专用假负载，并注意绝缘防护，工装还需模拟电源板的使能控制信号，如PS-ON（电源开启信号），通过开关或继电器控制电源板的启动与关闭，以便检测电源板的软启动、保护响应等功能。

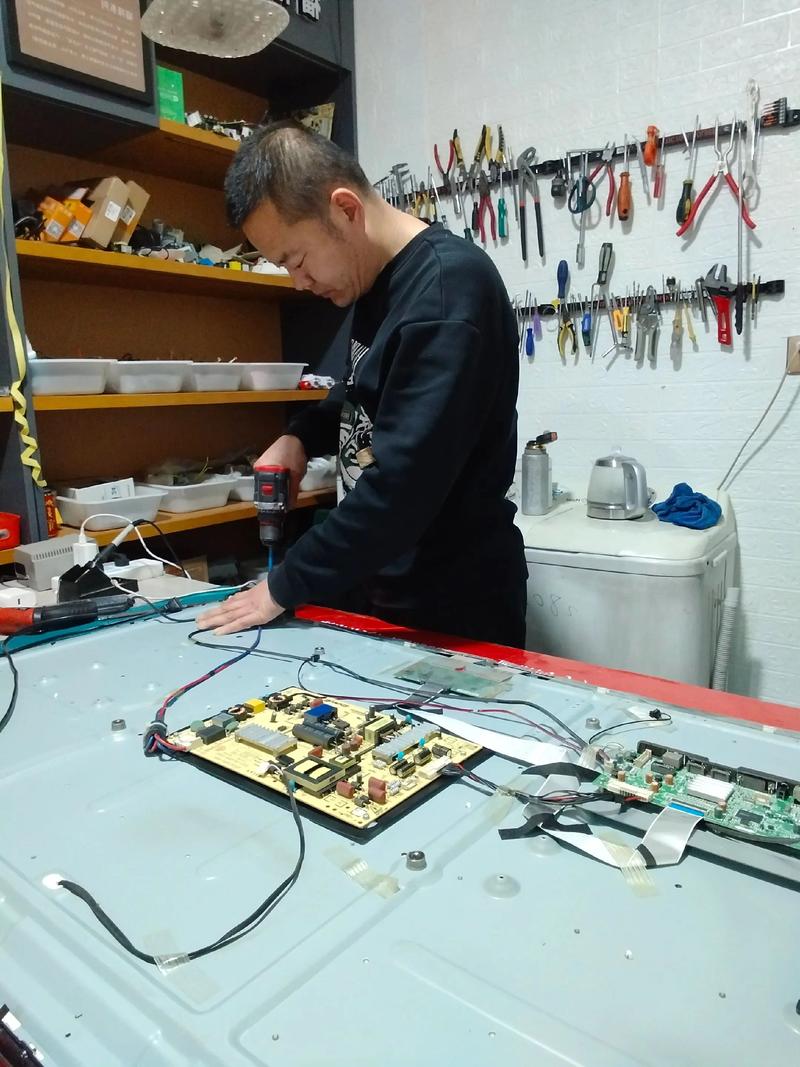

在使用工装进行测试时,需遵循规范的流程，断开电源板与电视主板的连接，确认电源板无短路、元件烧毁等明显故障；根据电源板接口定义，正确连接工装的输入电源线和输出负载线，注意正负极性避免接反；先不接负载，通电测量空载电压是否正常，若空载电压过高或过低，需先排查电源板自身故障；确认空载电压正常后，逐步接入负载，调节负载电流至额定值，观察电压是否稳定，纹波是否符合要求（通常要求纹波电压小于输出电压的1%）；测试电源的保护功能，如模拟短路（短暂接通输出端）、过压（调节电源板反馈电路）等，观察工装的保护电路是否动作，电源板是否进入保护状态，测试过程中，需使用示波器监测关键波形，如PWM波形、反馈波形等，结合电压电流表头数据综合判断故障点。
工装的制作材料选择也至关重要,外壳需采用绝缘、防火的材质，如ABS工程塑料或金属外壳（需接地处理），内部布局需考虑散热，大功率负载模块需安装散热片或风扇，连接线应选用耐高温、阻燃的导线，电流容量需大于负载最大电流的1.5倍，接口端子需采用铜质镀银材质，确保接触电阻小，对于高压测试部分，需增加绝缘距离，如高压端子与外壳间距不小于5mm，并使用耐高压绝缘套管保护，工装内部可设置指示灯，如电源指示灯、正常工作指示灯、故障报警指示灯，便于快速判断状态。
需要注意的是,不同品牌、型号的电视电源板电路设计可能存在差异，工装需具备一定的通用性和灵活性，可通过跳线或拨码开关切换不同的负载模式，或使用可编程电源模块适配不同的输入电压范围，对于集成PFC（功率因数校正）功能的电源板，工装还需配置模拟负载，以测试PFC电路的升压输出是否正常（通常为380V左右）。
维修人员在使用工装时,必须严格遵守安全规范，操作前需佩戴绝缘手套、护目镜等防护用品，工装需可靠接地，避免触电风险，测试过程中，禁止用手直接触摸带电部件或高温元件，发现冒烟、异味等异常情况应立即断电检查，工装应定期校准，确保电压、电流显示的准确性，避免因数据偏差导致误判。
相关问答FAQs：
-
问：液晶电视电源维修工装是否可以用于所有型号的电视电源板？
答：并非所有型号都适用，虽然通用工装设计时考虑了多数电源板的共性需求（如常见输出电压、负载电流），但不同品牌电源板的接口定义、使能信号、保护阈值可能存在差异，部分特殊电源板（如采用LLC谐振拓扑、多路独立控制的电源）可能需要定制化工装，或在通用工装基础上增加适配模块，使用前需查阅电源板图纸，确认工装的接口、负载范围、控制信号是否匹配，避免损坏设备。
（图片来源网络，侵删） -

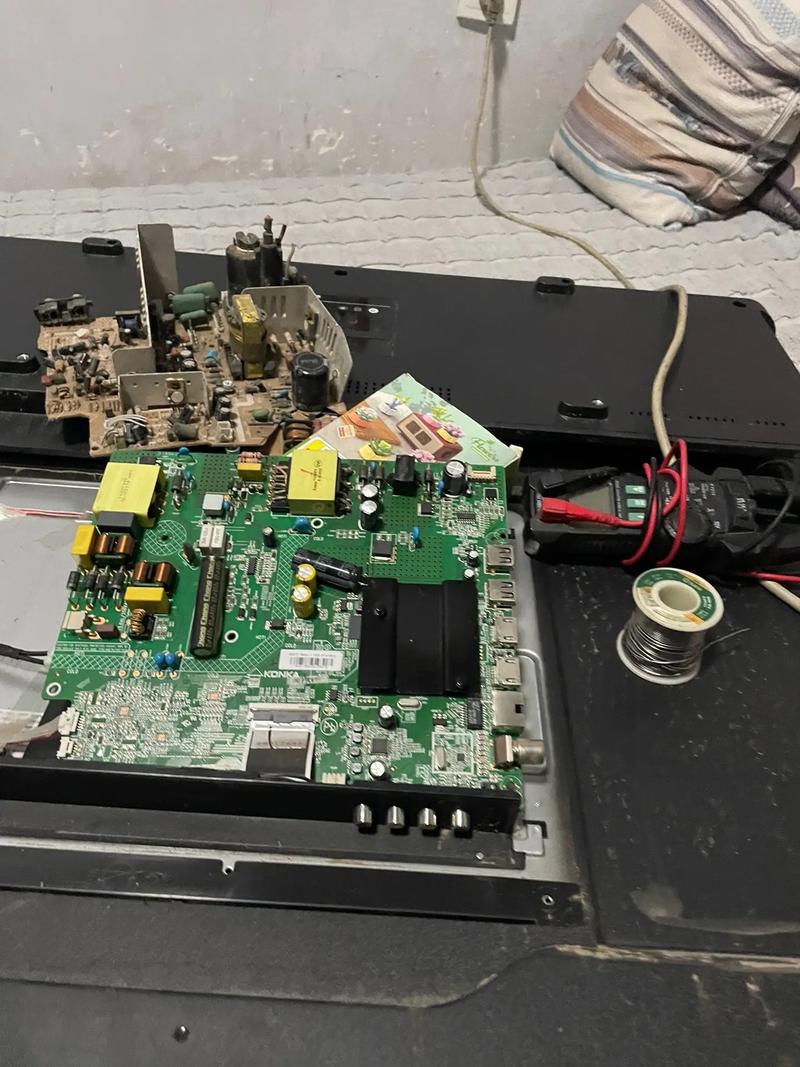

问：使用工装测试电源板时，为何需要先测空载电压再测带载电压？
答：先测空载电压可快速判断电源板的基本工作状态是否正常，若空载电压显著偏离标称值（如5V待机电压输出为0V或10V），说明电源板存在开路、短路或反馈电路故障，此时直接带载可能导致故障扩大或元件损坏，确认空载电压正常后，再逐步接入负载，可检测电源带的载能力、稳压性能及动态响应，若空载电压正常但带载后电压大幅下降，可能是电源板输出内阻过大或滤波电容失效，需进一步排查功率器件或滤波电路。
