超声波探头作为超声诊断设备的核心部件,其精密结构和复杂功能使得维修工作需要高度的专业性和规范性,正确打开探头并进行维修,不仅需要掌握操作流程,还需严格遵循安全防护措施,避免对探头造成二次损坏或影响后续使用性能,以下从准备工作、拆卸步骤、常见故障维修、注意事项及后续测试等方面,详细说明超声波探头的打开与维修流程。

维修前的准备工作
在打开探头前,充分的准备工作是确保维修顺利进行的基础,主要包括工具准备、环境要求和故障诊断三个环节。
工具与材料准备
超声波探头内部结构精密,需使用专用工具避免机械损伤,常用工具及材料如下:
- 基础工具:防静电工作台、精密螺丝刀套装(含十字、一字、内六角等规格,尤其是小型螺丝刀)、镊子(尖头和弯头各一把)、塑料撬棒(避免金属工具划伤外壳)、放大镜或显微镜(观察微小部件)、万用表(检测电路通断及元件参数)、无水酒精(浓度≥99%,用于清洁)、脱脂棉(擦拭部件)。
- 专用工具:探头外壳开启专用卡扣工具(部分探头采用卡扣式设计,需专用工具避免暴力拆卸)、超声波耦合剂测试模块(用于维修后性能验证)、屏蔽线缆(检测信号传输,避免电磁干扰)。
- 防护用品:防静电手环(防止静电击穿内部电子元件)、无尘手套(避免指纹污染透镜和换能器)、护目镜(防止碎片飞溅)。
环境要求
维修环境需满足无尘、防静电、温湿度适宜的条件:
- 清洁度:在无尘实验室或清洁工作台操作,避免灰尘进入探头内部(灰尘可能导致声学透镜磨损或信号干扰)。
- 防静电:工作台铺设防静电垫,操作人员佩戴防静电手环,确保设备接地良好。
- 温湿度:环境温度控制在18-25℃,湿度≤60%,避免过高湿度导致电路板短路或元件氧化。
故障初步诊断
拆卸前需明确故障原因,避免盲目拆解:

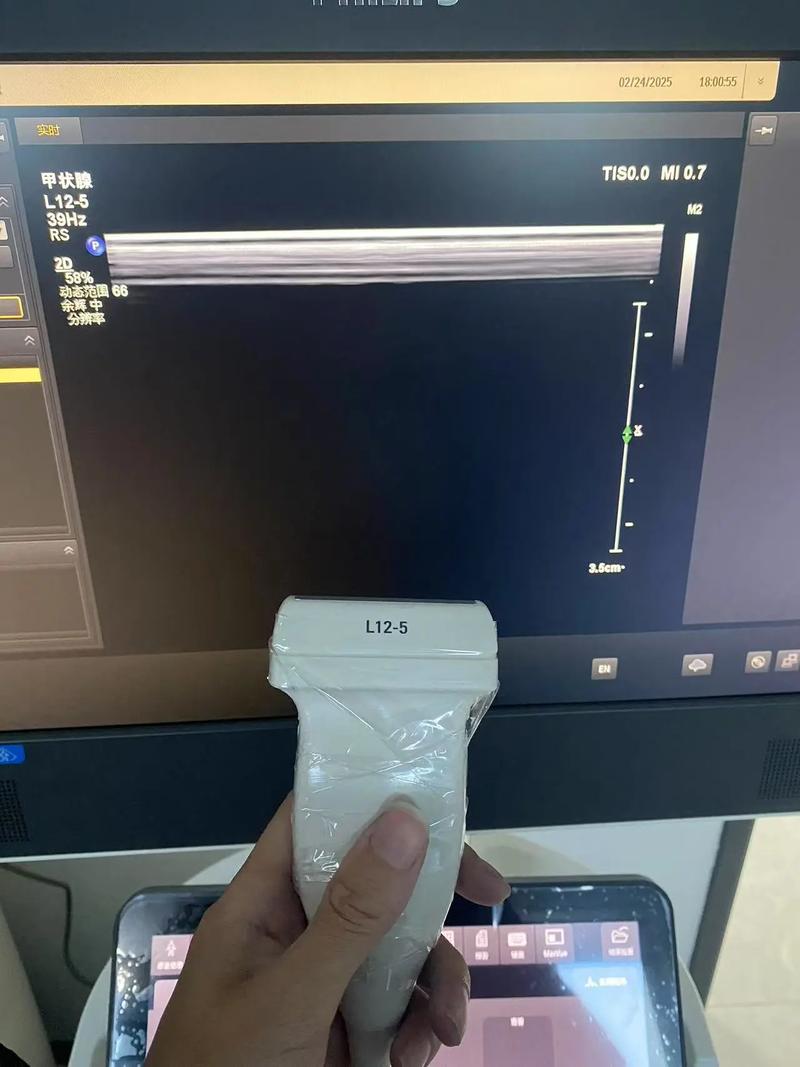

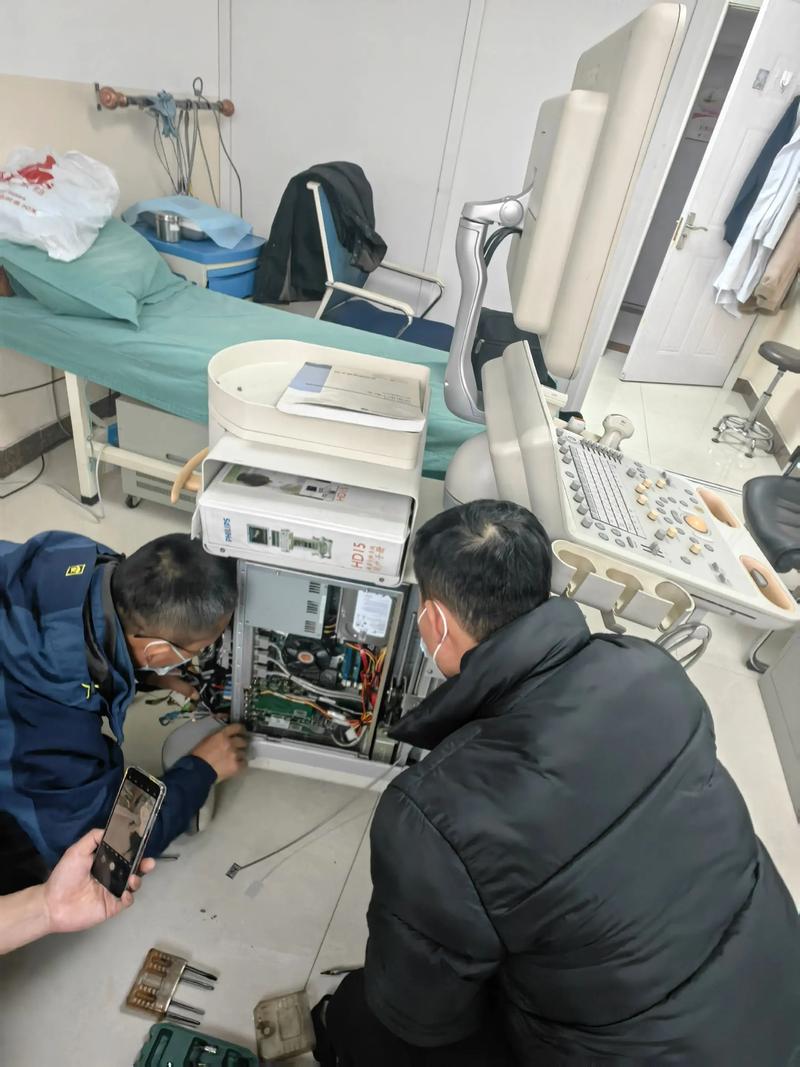

- 功能测试:将探头连接到超声设备,观察图像是否异常(如雪花噪点、暗区、伪影),测试灵敏度、分辨率等参数是否正常。
- 外观检查:检查探头外壳是否有裂纹、破损,电缆是否有折断、磨损,接头是否松动。
- 电路检测:使用万用表测量探头电缆的导通性(芯线与对应端是否导通,屏蔽层是否接地良好),判断是否存在断路或短路。
超声波探头的拆卸步骤
不同型号的探头结构差异较大,但普遍由外壳、声学透镜、匹配层、压电晶片、背衬块、电缆及电路板等部分组成,拆卸需遵循“从外到内、从简单到复杂”的原则,避免暴力拆解导致部件损坏。
外壳拆卸
外壳通常采用卡扣式或螺丝固定式设计,拆卸前需确认固定方式:
- 螺丝固定式:使用精密螺丝刀拧下外壳四周的固定螺丝(部分螺丝可能隐藏在标签或防滑垫下,需先用热风枪轻微加热软化胶粘剂再取下),将螺丝按顺序放置在标签纸上,避免混淆。
- 卡扣式:使用塑料撬棒沿外壳缝隙轻轻撬动,卡扣位置通常在探头头部或尾部,需均匀用力避免卡扣断裂,拆卸过程中若遇阻力,不可强行撬开,需检查是否有未拆解的固定点。
外壳拆卸后,需观察内部结构,记录部件排列顺序(如电缆走向、元件位置),为后续组装提供参考。
声学系统部件拆卸
声学系统是探头的核心,包括声学透镜、匹配层、压电晶片等,需格外小心操作:

- 声学透镜:透镜与匹配层之间常采用光学胶粘合,使用热风枪低温(≤60℃)加热软化胶体,再用薄塑料片缓慢分离,避免划伤透镜表面(透镜为石英或树脂材质,易碎)。
- 匹配层:匹配层多为薄片状,可能通过胶粘或机械方式固定,用镊子夹取边缘轻轻剥离,若粘连严重可蘸取少量无水酒精擦拭软化。
- 压电晶片:压电晶片(如PZT陶瓷)极脆弱,拆卸时需用真空吸盘或专用夹具固定,避免直接触碰,晶片与背衬块之间通过导电胶粘合,加热后缓慢分离,防止晶片开裂。
电缆与电路板拆卸
电缆和电路板是探头信号传输的关键,拆卸时需注意接口固定方式:
- 电缆连接:探头电缆通常通过焊接或插接方式与电路板连接,焊接点需使用恒温烙铁(温度≤300℃)拆卸,避免虚焊或脱焊;插接式接口需按下卡扣后拔出,不可直接拉拽线缆。
- 电路板:电路板固定在外壳或支架上,拆卸前需断开所有连接线,记录接口位置(可用手机拍照留存),然后拧下固定螺丝,取下电路板时避免触碰元件引脚。
常见故障维修方法
拆卸完成后,针对故障原因进行针对性维修,常见故障及维修方法如下表所示:
| 故障类型 | 可能原因 | 维修方法 |
|---|---|---|
| 图像雪花噪点 | 电缆内部断路、屏蔽层接地不良 | 剪断破损电缆,重新焊接屏蔽层和芯线(使用无铅焊锡,焊接时间≤3秒);若电缆老化严重,需更换同规格电缆。 |
| 灵敏度下降 | 压电晶片老化、匹配层脱落、声学透镜磨损 | 更换压电晶片(需匹配原型号频率和阻抗);重新粘贴匹配层(使用声学专用胶);抛光或更换透镜(轻微划痕用抛光剂处理,严重破损需更换)。 |
| 无图像或黑屏 | 电缆断路、晶片破裂、电路板元件损坏 | 用万用表检测电缆通断,修复断路;更换破裂晶片;检测电路板电容、电阻是否虚焊,更换损坏元件(如IC芯片需使用热风枪拆卸)。 |
| 图像伪影 | 声学透镜内有气泡、匹配层厚度不均 | 用无水酒精和脱脂棉清洁透镜表面,去除气泡;重新粘贴匹配层时确保厚度均匀(厚度误差≤0.01mm)。 |
| 探头无法识别 | 接口氧化、电缆接头松动 | 用酒精棉擦拭接口针脚,修复松动接头;若接口针脚变形,需用镊子小心校直。 |
维修注意事项
- 静电防护:全程佩戴防静电手环,避免人体静电击穿压电晶片或电路板元件。
- 避免污染:切勿用手直接触碰声学透镜、压电晶片等关键部件,避免汗渍或油脂污染影响声学性能。
- 控制温度:加热操作(如软化胶体)需使用低温档位,避免高温损坏晶片或透镜。
- 记录细节:拆卸过程中拍照、标记部件位置,确保组装时能准确还原,避免顺序错误导致性能下降。
- 原厂配件优先:维修时尽量使用原厂或认证配件(如压电晶片、匹配层),非标配件可能影响图像质量。
维修后测试与组装
维修完成后,需进行性能测试,确认无误后再组装:
- 性能测试:将探头连接到超声设备,使用标准体模测试分辨率、灵敏度、动态范围等参数,与维修前对比,确保符合设备要求。
- 密封性测试:对于防水探头,需进行气密性测试(将探头浸入水中,加压0.1MPa,观察是否有气泡渗出)。
- 组装:按拆卸相反顺序组装部件,确保螺丝扭矩适中(过紧可能导致外壳开裂,过松易进灰),电缆固定牢固,避免弯折。
相关问答FAQs
问题1:超声波探头维修后图像模糊,可能是什么原因?
解答:图像模糊可能与声学系统组装不当有关,常见原因包括:①匹配层粘贴时存在气泡或厚度不均,导致声波传输损耗;②声学透镜表面有划痕或污染,影响聚焦效果;③压电晶片与背衬块之间未完全贴合,信号耦合不良,可重新拆解检查,清洁透镜,确保匹配层均匀粘贴,并用专用夹具固定晶片后重新组装。
问题2:维修超声波探头时,如何判断压电晶片是否需要更换?
解答:判断压电晶片是否需更换可通过以下方法:①目测检查晶片是否有裂纹、破碎或明显老化变色;②用万用表测量晶片阻抗,若与标称值偏差超过±10%,可能已损坏;③在设备上测试,若更换备用晶片后图像恢复正常,则原晶片失效,晶片为精密元件,非专业人员不建议自行检测,建议送原厂或专业机构处理。
