第一部分：维修前准备与安全须知
-
安全第一：

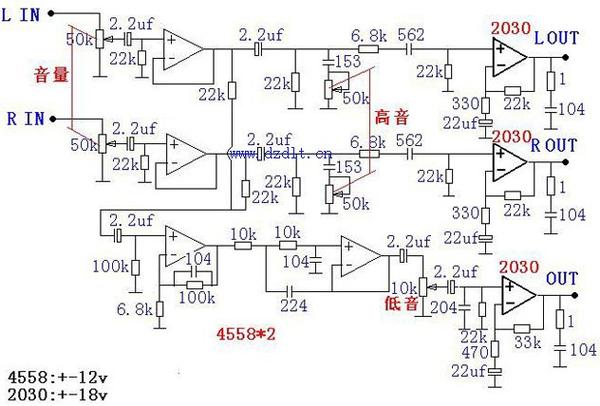

（图片来源网络，侵删）- 断电操作：在开始任何检查之前,务必将低音炮的电源线拔掉。
- 大电容放电：TDA2030A 的电源输入端通常会并联一个容量较大的滤波电容（如 2200μF/35V），即使断电，它内部仍可能储存有高压电，维修前，请用一个 大功率电阻（如 1kΩ/5W） 的两端分别接触电容的正负极脚进行放电,防止电击损坏万用表或造成人身伤害。
- 静电防护：在焊接或触摸芯片时，最好佩戴防静电手环,避免静电击穿芯片。
-
工具准备：
- 万用表（必备，用于测电压、电阻、通断）
- 电烙铁、焊锡、松香
- 吸锡器或吸锡线
- 小一字/十字螺丝刀
- 镊子
- 示波器（有条件的话,非常有助于排查故障）
-
了解基本电路： 维修前，最好能找到你手中低音炮的 电路原理图，如果找不到，可以尝试在网上搜索类似型号的图纸，或者根据主板上的元件布局，大致判断信号流向和电源路径，TDA2030A 的典型应用电路是很容易识别的。
第二部分：故障现象与初步诊断
明确你的低音炮出现了什么问题,这有助于缩小故障范围。
| 故障现象 | 可能的原因 | 检查重点 |
|---|---|---|
| 完全无声 | 电源问题 功放芯片或外围元件损坏 音源输入/连接问题 |
电源、保险丝、TDA2030A及其外围电路、输入线路 |
| 声音小、失真 | 电源电压不足 功放芯片性能不良 耦合电容、自举电容失效 |
电源电压、TDA2030A外围的电容 |
| 有“嗡嗡”的交流声 | 电源滤波不良 地线处理不好 输入线屏蔽不良 |
电源滤波电容、地线连接、输入线 |
| 有“噼啪”声或“嗞啦”声 | 输入线接触不良 某个电容（特别是耦合电容）漏电或干涸 芯片本身不稳定 |
输入接口、耦合电容、TDA2030A |
| 只有一个低音单元响 | 该单元音圈烧毁 连接该单元的音圈引线开路 功放输出到该单元的线路断路 |
扬声器、连接线、功放输出端 |
第三部分：分步维修指南
外观检查
-
检查保险丝：找到电源板上的保险丝（通常是一个玻璃管或绿色方块），如果保险丝熔断,说明后级电路存在严重短路。

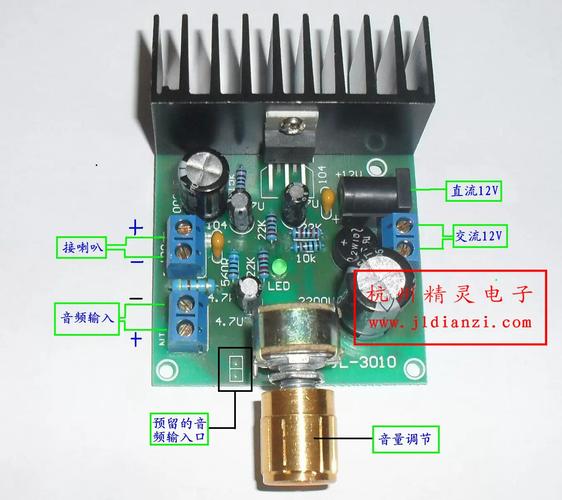

（图片来源网络，侵删）- 处理：不要直接更换新的保险丝！必须先排查短路原因，更换新保险丝后再次通电，如果保险丝立刻熔断,说明短路依然存在。
- 排查：用万用表的 二极管档或电阻档 测量 TDA2030A 的 电源引脚（Pin 5） 和 地引脚（Pin 3） 之间的电阻，正常情况下，应有数 kΩ 的阻值（阻值会随万用表型号而异，但不是接近 0Ω），如果阻值非常小（接近 0Ω），则基本可以确定 TDA2030A 损坏或其外围有短路元件。
-
检查元件：仔细观察电路板,看是否有：
- 烧黑的元件：特别是电容、电阻。
- 鼓包或漏液的电容：这是最常见的故障点之一,尤其是电源滤波电容和耦合电容。
- 虚焊的焊点：TDA2030A 本身或周边大元件的焊点是否有裂纹。
- 断裂的铜箔。
电源电路检查（“完全无声”的首要检查项）
-
测量整流输出电压：找到连接到电源滤波电容（通常是最大的那个电解电容）正极的测试点，在插上电源并开机的情况下，用万用表 直流电压档 测量此点电压。
- 正常值：对于 ±12V 或 ±15V 的对称电源，此处电压应为 ±15V 到 ±18V 左右（比标称值高，因为空载）。
- 无电压：说明故障在电源变压器之前，如电源线、保险丝、电源开关或变压器初级。
- 电压严重偏低：可能是滤波电容失效、后级短路导致负载过重。
-
检查电源滤波电容：
- 测量电压：确保电容两端有正常的直流电压。
- 代换法：如果怀疑电容失效（干涸），找一个容量和耐压相同或更高的电容，直接并联在电容两端试听，如果声音恢复,则原电容已坏。
功放核心电路检查（针对 TDA2030A）
如果电源正常，但依然无声，问题很可能出在以 TDA2030A 为核心的功放电路。

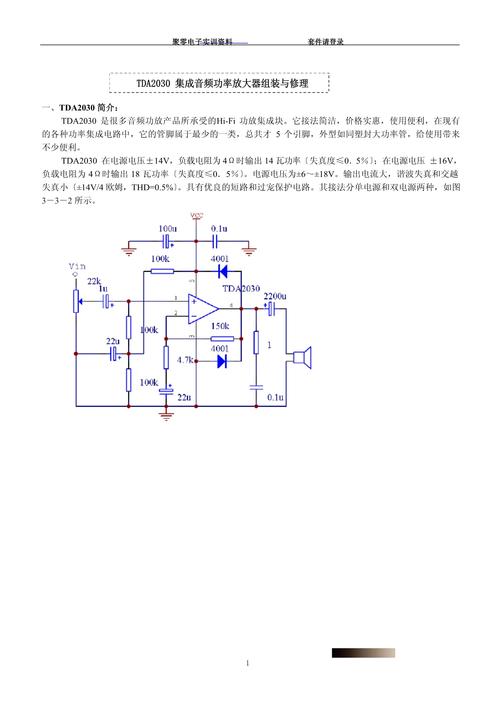

（图片来源网络，侵删）
-
静态工作点检查（关键步骤）： 在 未输入信号 且 未接扬声器 的情况下，测量 TDA2030A 各引脚对地的直流电压,这是判断芯片是否正常工作最直接的方法。
- 正常电压参考值（以 ±15V 供电为例）：
- Pin 1 (同相输入): ≈ 0V (通过输入接地电阻)
- Pin 2 (反相输入): ≈ 0V (负反馈作用)
- Pin 3 (负电源): -15V
- Pin 4 (输出): ≈ 0V (理想状态，实际可能有极小的电压,比如几十毫伏)
- Pin 5 (正电源): +15V
- 分析：
- Pin 5 或 Pin 3 电压异常,检查电源供给电路。
- Pin 4 输出端电压严重偏离 0V（例如接近正负电源电压），且外围元件无问题，基本可以断定 TDA2030A 芯片已经损坏。
- Pin 1 或 Pin 2 电压异常,检查输入耦合电容和负反馈网络。
- 正常电压参考值（以 ±15V 供电为例）：
-
检查外围元件：
- 输入耦合电容 (C1)：连接信号源和 Pin 1，如果它失效（开路），信号就无法进入芯片,可以用万用表电阻档检查它是否漏电或短路。
- 负反馈网络 (R2, R3)：它们决定了放大器的增益，R2 开路，增益会变得极高，导致严重失真甚至自激，R3 短路，增益会变为 1,用万用表测量其阻值是否与标称值相符。
- 自举电容 (C3)：连接在 Pin 1 和 Pin 4 之间，如果它失效，会影响大信号输出能力,可能导致动态不足和失真。
- 输出耦合电容 (C4)：连接在 Pin 4 和扬声器之间，如果它失效（开路），扬声器将没有声音，如果它漏电或短路，可能会损坏扬声器或导致 TDA2030A 发热，这是 “完全无声” 的一个常见原因！可以尝试并联一个好电容测试。
-
代换法： 如果以上检查都正常，但依然怀疑芯片有问题，最直接的办法就是 更换一块新的 TDA2030A 芯片，TDA2030A 价格便宜,是最高效的排查手段。
扬声器检查
如果功放部分输出正常，但扬声器不响,问题可能出在扬声器本身。
- 直接测量：将万用表调到 电阻档，表笔分别接扬声器的两个接线端。
- 正常：应该能测到一个较小的直流电阻（4Ω 或 8Ω）,并且表针在接触的瞬间会有一个明显的摆动。
- 开路：阻值无穷大
