山特MT1000作为一款经典的在线式UPS电源，在中小型办公和家庭场景中应用广泛，其稳定运行对设备安全至关重要，长期使用后可能出现各类故障，掌握维修方法不仅能快速恢复供电，还能延长设备寿命，以下从常见故障现象、维修流程、核心部件更换及注意事项等方面进行详细说明。
维修前的准备工作
维修前需确保安全，首先断开UPS与市电、负载的连接，短按电源键释放内部电容残余电量，等待5-10分钟并用万用表测量直流母线电压确认无电后方可操作，同时准备好工具：万用表（含电压、电阻、二极管档）、示波器、电烙铁、吸锡器、螺丝刀套装、散热硅脂、同规格保险丝及电子元件（如IGBT、整流桥、电容等），建议查阅MT1000的电路原理图，重点标注主功率回路、控制电路及驱动电路部分,以便定位故障点。
常见故障现象及排查流程
无法开机，无任何显示
可能原因：市电输入异常、电池电量耗尽、电源模块故障、保险丝熔断。
排查步骤：
- 检查市电插座是否有电，用万用表测量UPS输入端子电压（正常应为220V±10%）。
- 若市电正常，检查电池组电压（12V电池需≥10.5V，若低于此值需充电或更换）。

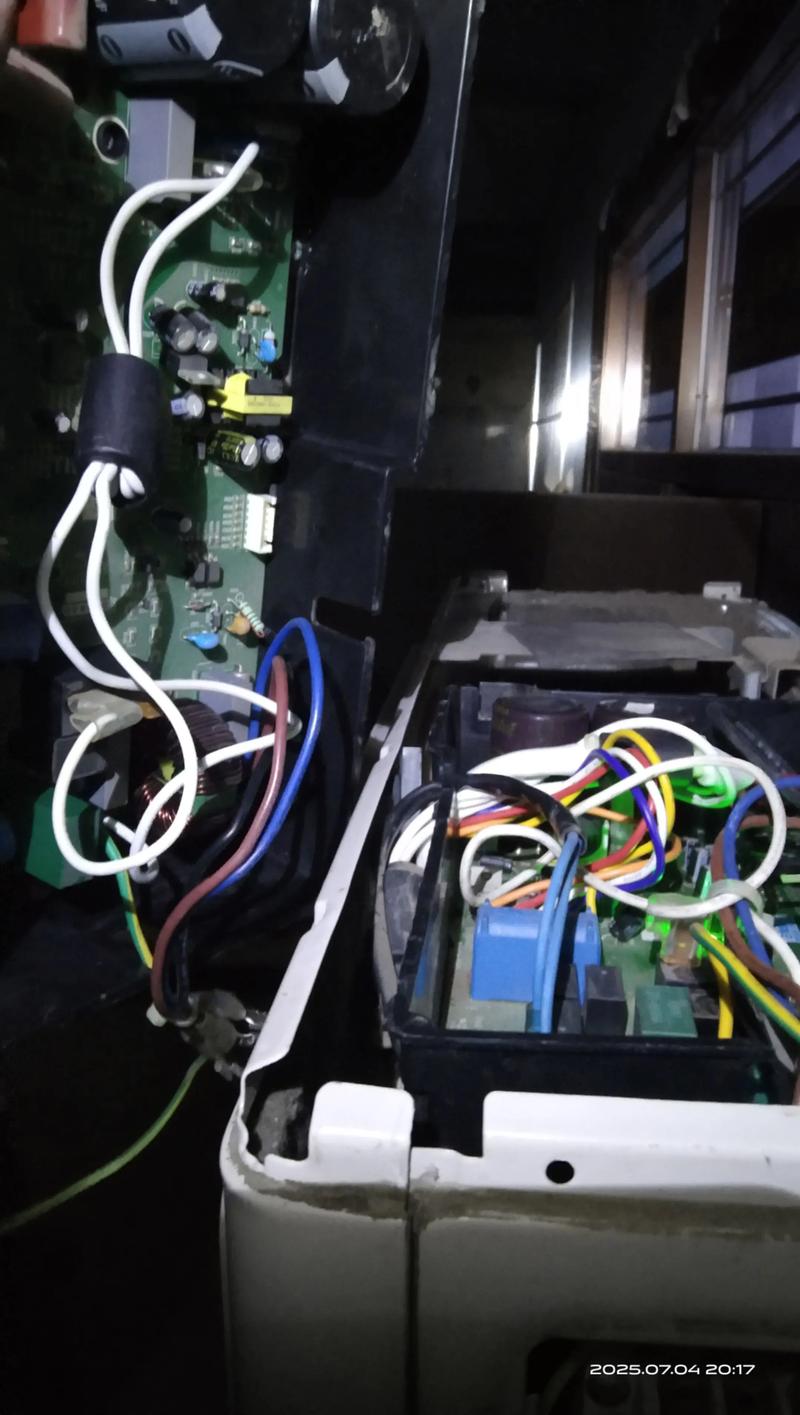

- 拆开机壳，检查主板上FUSE1（通常为5A/250V）是否熔断，目测是否有发黑或断裂现象，若熔断需用万用表电阻档确认是否短路。

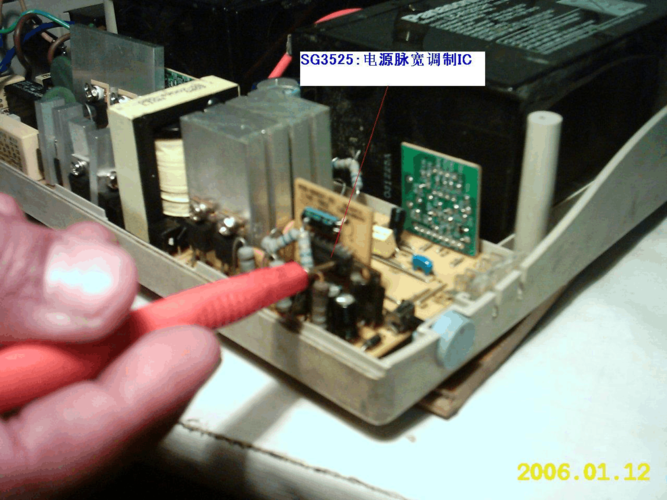

- 测试辅助电源（如PWM控制器IC如UC3845的供电脚是否有+18V左右电压），若无输出则检查变压器、整流桥及滤波电容。
市电供电时正常，电池供电时无输出
可能原因：电池老化、电池连接松动、逆变器故障。
排查步骤：
- 断开市电，用万用表逐节测量电池电压，若某节电压明显偏低（如＜9V）需更换。
- 检查电池端子螺丝是否松动，氧化严重需用砂纸打磨后重新紧固。
- 若电池正常，测量逆变器驱动信号（如IGBT的G极是否有PWM波形），若无信号则检查控制芯片（如DSP或专用PWM芯片）及外围电路；若有信号但无输出，可能是IGBT模块损坏，需用万用表二极管档检测其C-E、G-E间是否短路（正常情况下C-E正向压降约0.5-0.7V，反向阻值无穷大）。
市电供电时逆变器工作（有蜂鸣器报警）
可能原因：市电检测电路故障、旁路继电器失效。
排查步骤：
- 拔掉市电输入，若报警消失且转为电池供电，说明市电检测电路异常（如检测变压器、光耦或比较器）。
- 若市电接入后仍报警，测量旁路继电器线圈两端是否有驱动电压（通常为12V或24V），若无则检查驱动三极管或光耦；若有电压但继电器不吸合，需更换同规格继电器（注意区分常开常闭触点）。
输出电压异常（过高或过低）
可能原因：稳压反馈电路故障、采样电阻变值、IGBT特性变化。
排查步骤：
- 测量输出电压采样电阻（通常在控制板靠近输出端子的位置）是否阻值偏离标称值（如0.1Ω电阻变为0.2Ω）。
- 检查反馈回路的光耦、运放（如LM358）是否工作正常，用示波器观察反馈信号波形是否稳定。
- 若反馈电路正常，可能是IGBT导通压降过大，需更换IGBT模块并涂抹散热硅脂。
核心部件更换与维修技巧
IGBT模块更换
MT1000常用IGBT模块型号如FGA25N120，更换时需注意：
- 断电并确认电容放电后，先拆除模块的G、C、E极接线，再拧下固定螺丝，避免暴力拆卸导致PCB板损坏。
- 用酒精清洁散热器表面旧硅脂，检查散热器是否变形，若变形需先校平。
- 新模块需涂抹均匀硅脂（厚度约0.1mm），对准定位孔安装，螺丝按对角顺序分次拧紧（扭矩不宜过大，避免模块破裂）。
- 焊接驱动脚时，使用尖头烙铁（功率30W左右），焊接时间控制在3秒内，避免过热损坏模块。
蓄电池组更换
MT1000标配12V/7Ah电池2节（串联24V），更换时需注意：
- 选择同规格、同品牌电池，避免混用不同容量或新旧电池，导致充电不均。
- 更换后需进行2-3小时充电，首次充电可能需12小时以上以激活电池。
- 定期（每3-6个月）检查电池端子腐蚀情况，并做充放电循环维护（完全放电后充满）。
控制板维修
控制板故障多集中在驱动电路、反馈电路和电源电路：
- 驱动电路：检查光耦（如TLP250）是否短路，电阻（如限流电阻）是否烧毁，可用万用表测量光耦输入端（1-2脚）正向电阻约10-15Ω，输出端（4-5脚）反向阻值无穷大。
- 反馈电路：用示波器观察运放输出波形，若波形失真可能是运放损坏（如LM358需供电正常、输入信号正常）。
- 电源电路：测量三端稳压器（如7812、7912）输出电压，若无输出则检查输入电压及滤波电容是否鼓包。
维修注意事项
- 安全第一：UPS内部存在高压电容，即使断电后仍可能带电，必须充分放电后再操作。
- 防静电措施：维修时佩戴防静电手环，避免静电击穿精密芯片（如DSP、PWM控制器）。
- 故障排查顺序：遵循“先外后内、先简后繁”原则，优先检查保险丝、接线、开关等易损件，再深入电路板。
- 参数记录：更换元件前记录原元件型号、参数，尤其是IGBT、电容等关键部件，避免参数不匹配导致二次故障。
- 负载测试：维修完成后，先接入假负载（如灯泡）测试，确认输出电压、波形正常后再接真实负载。
常见故障维修流程表
| 故障现象 | 可能原因 | 排查方法 |
|---|---|---|
| 无法开机 | 保险丝熔断 | 目测+万用表电阻档检测是否短路 |
| 电池电量低 | 测量电池电压（≥10.5V/节） | |
| 辅助电源无输出 | 测量UC3845供电脚（VCC）电压 | |
| 电池供电无输出 | 电池老化 | 逐节测量电压，更换低于9V的电池 |
| IGBT损坏 | 万用表二极管档检测C-E、G-E间是否短路 | |
| 驱动信号异常 | 示波器测量G极PWM波形 | |
| 市电供电时报警 | 旁路继电器失效 | 测量线圈驱动电压，检查继电器触点是否粘连 |
| 市电检测电路故障 | 检测市电检测变压器、光耦 | |
| 输出电压异常 | 采样电阻变值 | 万用表测量电阻阻值是否偏离标称值 |
| 反馈光耦损坏 | 测量光耦输入输出电阻 | |
| IGBT导通压降过大 | 更换IGBT模块 |
相关问答FAQs
Q1：山特MT1000UPS开机后蜂鸣器长鸣，指示灯显示“电池电量低”，但刚更换新电池，是什么原因？
A：可能原因有二：一是新电池未充满电，需充电12小时以上；二是电池连接端子松动或氧化，导致接触不良，需检查并清理电池端子螺丝，若以上正常，可能是电池检测电路故障（如检测电阻变值或光耦损坏），需用万用表测量电池检测电压是否正常（通常为2.5-3V）。
Q2：维修后UPS在市电供电时正常，但切换电池供电后输出电压只有100V左右，是什么问题？
A：首先检查电池电压是否正常（≥21V串联电压），若电池电压正常，可能是逆变器驱动电路异常，如驱动光耦输出信号不足，导致IGBT导通不完全，可用示波器测量IGBT的G极PWM波形，若波形幅值过低（如＜10V），需检查驱动电源电压（通常为+15V/-8V）及光耦供电，若驱动信号正常，则可能是IGBT模块性能下降,需更换同型号IGBT。
