电瓶更换极板修复技术是一种针对铅酸蓄电池性能衰退或失效后的深度修复手段,其核心原理是通过更换老化、硫化或损坏的极板组，并配合修复工艺，使废旧电瓶恢复充放电性能，延长使用寿命，这项技术广泛应用于汽车启动电池、电动车动力电池、储能电池等领域，尤其在铅酸电池回收再利用体系中具有重要价值，既降低了用户更换电池的成本，也减少了环境污染。

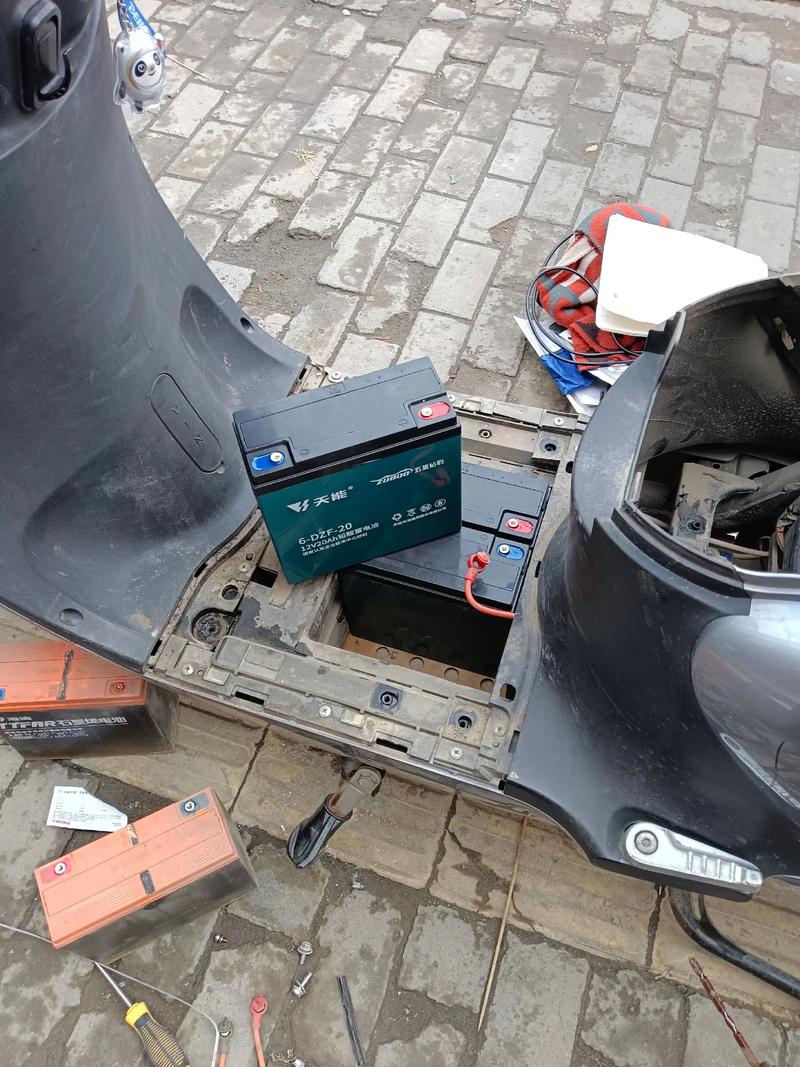

（图片来源网络，侵删）
电瓶极板老化的常见原因
电瓶性能衰减通常始于极板的损坏,常见原因包括：
- 硫化：长期充电不足或放电后未及时充电，导致极板表面形成硫酸铅结晶，堵塞活性物质孔隙，降低导电性。
- 活性物质脱落：充放电过程中极板活性物质（二氧化铅、海绵铅）因体积膨胀收缩而脱落，沉积电池底部造成短路。
- 极板腐蚀：正极板栅架（铅合金）在长期氧化环境下逐渐腐蚀，导致结构强度下降，甚至断裂。
- 热失控：过充电或散热不良导致电池温度升高，加速极板材料劣化，引发恶性循环。
- 制造缺陷：极板生产工艺不当（如涂膏不均、干燥不足）导致早期失效。
当极板损坏程度超过常规修复方法（如补水、脉冲去硫化）的有效范围时，更换极板成为经济可行的选择。
更换极板修复技术的核心步骤
电池检测与极板筛选
- 电池整体检测：使用电池容量测试仪、内阻检测仪等设备，判断电池是否仅因极板问题失效（如电压异常、容量低于额定值的40%），若电池外壳破损、短路严重或极柱腐蚀，则不建议修复。
- 极板故障定位：通过开盖检查，观察极板是否变形、断裂、活性物质大面积脱落，或正极板栅架是否腐蚀粉化，使用万用表测量单格极板电压，异常单格对应的极板需重点排查。
- 极板选型匹配：根据电池类型（如富液式、阀控式）、规格（电压、容量）及尺寸，选择相同材质（铅钙合金、铅锑合金等）和工艺的新极板，电动车电池多采用管式正极板和涂膏式负极板，需确保新极板与原极板的孔率、厚度一致，避免影响电解液扩散和电池寿命。
电池拆解与旧极板更换
- 安全防护：操作前佩戴防护眼镜、手套，在通风环境下进行，避免电解液（稀硫酸）接触皮肤。
- 开盖与清空电解液：若为富液式电池，拧开排气栓，倒出电解液并妥善处理（中和后稀释排放）；阀控式电池需切开安全阀，清除内部凝胶状电解质。
- 拆除连接件与旧极板：使用专用工具焊接或拆卸极柱与极群的连接，小心取出极板组，避免损坏隔板（如AGM隔板、PE隔板），检查隔板是否老化，若变硬、破损需同步更换。
- 安装新极板：将新极板按正负极顺序插入电池槽，确保极板垂直、间距均匀，极耳与极柱焊接牢固（常用火熔焊或超声波焊），焊接后清理焊渣，防止短路。
修复工艺与活化处理
- 注入电解液：根据电池类型配置电解液：富液式电池注入密度为1.28g/cm³（20℃）的稀硫酸；阀控式电池需注入胶体电解液（添加硅溶胶等固化剂）。
- 初充电与活化：采用恒流-恒压充电模式，第一阶段以0.1C10电流充电至单格电压达2.4V，第二阶段以恒压14.4V（12V电池）充电2-3小时，期间监测电池温度（不超过45℃），充电后静置1小时，再以0.2C10电流放电至终止电压（10.5V），重复2-3次循环，使新极板活性物质充分活化。
- 密封与检测：阀控式电池需重新注入安全胶并密封；富液式电池安装排气栓后，调整电解液液面至标记线，最终进行容量测试，若达到额定容量的80%以上，视为修复成功。
质量控制与注意事项
- 焊接质量：极柱焊接需无虚焊、假焊，确保接触电阻＜0.1mΩ，避免局部过热。
- 电解液纯度：使用分析纯硫酸和蒸馏水配置电解液，杂质（如铁、氯离子）含量需低于0.01%，防止极板自放电加速。
- 环境控制：操作环境温度宜为15-35℃，湿度＜70%，避免极板受潮氧化。
修复效果与局限性
修复效果对比（以12V/60Ah汽车电池为例）
| 指标 | 新电池 | 修复后电池 | 旧电池（未修复） |
|---|---|---|---|
| 20小时容量 | 60Ah | 50-55Ah | ＜30Ah |
| 大电流放电 | 300A持续5min | 280A持续4min | 200A持续2min |
| 循环寿命 | 300-400次 | 200-300次 | ＜50次 |
| 成本 | 600-800元 | 200-300元 |
局限性
- 适用范围有限：仅适用于极板局部损坏的电池，若电池槽破裂、极柱严重腐蚀或内部短路，修复成本高于更换新电池。
- 技术门槛较高：需专业设备（如焊接机、容量测试仪）和经验，操作不当可能导致电池漏液、爆炸等风险。
- 寿命差异：修复后电池因新旧极板性能差异，循环寿命通常低于新电池，需定期维护。
相关问答FAQs
Q1：更换极板修复的电池能用多久？寿命和原厂新电池有差距吗？
A：修复后电池的使用寿命取决于极板质量、修复工艺及使用维护，一般情况下，修复电池的循环寿命为新电池的50%-70%（如电动车电池新电池寿命约2年，修复后约1-1.5年），差距主要源于：新旧极板活性物质性能不完全一致、修复过程中可能残留的硫化物影响，以及电池其他部件（如隔板、外壳）的老化，若使用中避免过度放电、定期补充电解液，可有效延长寿命。
Q2：自己动手更换极板修复电池需要哪些工具？新手可以尝试吗？
A：需准备的工具包括：万用表、电池容量测试仪、电烙铁/火熔焊机、电解液密度计、防护装备（护目镜、耐酸手套）、扳手、螺丝刀等，新手不建议自行尝试，主要原因：一是铅焊接需专业技能，操作不当易引发短路或火灾；二是电解液配置和活化过程需严格控制参数，错误操作可能导致电池性能不达标或安全隐患，建议选择具备资质的电池修复机构进行操作。
（图片来源网络，侵删）
（图片来源网络，侵删）
