CAN总线（控制器局域网总线）作为一种广泛应用于汽车电子、工业自动化等领域的串行通信协议，其核心优势之一在于高效的仲裁技术，这一技术确保了在多节点同时发送数据时，系统能够无冲突地确定优先级最高的节点优先传输，从而保障了通信的实时性和可靠性，CAN总线的仲裁机制基于“非破坏性总线仲裁”原则，其本质是通过“线与”逻辑和位级别的优先级竞争实现的，具体依赖于CAN协议的物理层特性，尤其是差分信号传输方式和显性（Dominant）与隐性（Recessive）电平的定义，在CAN总线中，显性电平（逻辑0）由显性状态表示，通常为CAN_H与CAN_L之间的电压差约为2V（例如CAN_H=3.5V，CAN_L=1.5V），而隐性电平（逻辑1）则由隐性状态表示，此时CAN_H与CAN_L的电压差接近0V（约2.5V），关键在于，显性电平的优先级高于隐性电平，即当多个节点同时发送不同电平时，显性电平会覆盖隐性电平，导致总线呈现显性状态，这一特性是仲裁技术的基础。

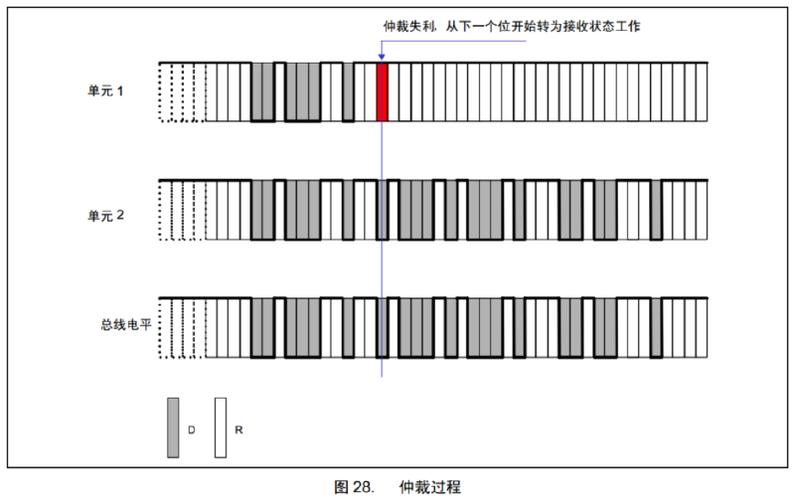

仲裁过程发生在每个位的起始段,所有节点在发送数据的同时会监测总线电平，通过“边发送边监听”的方式实现竞争，假设总线上有3个节点（A、B、C）同时发送报文，其标识符（ID）分别为1010、1001、1100（CAN2.0A标准中，ID越小优先级越高），在仲裁阶段，每个节点从最高位（MSB）开始逐位比较发送的电平与监听到的总线电平，具体步骤如下：首先发送ID的最高位，假设节点A发送1（隐性），节点B发送1（隐性），节点C发送1（隐性），总线保持隐性状态，无冲突；下一位，节点A发送0（显性），节点B发送0（显性），节点C发送1（隐性），此时总线因“线与”逻辑呈现显性状态（0），节点C监听到总线为显性而自身发送的是隐性，因此判断自身竞争失败，立即停止发送并转为接收状态，退出仲裁；继续下一位，节点A发送1（隐性），节点B发送0（显性），总线呈现显性状态（0），节点A监听到总线为显性而自身发送隐性，竞争失败，停止发送；最后仅剩节点B继续发送，其ID为1001，优先级最高，成功获得总线控制权，整个过程在数微秒内完成，不会导致数据丢失或总线冲突，体现了“非破坏性”的特点。
为了更清晰地展示仲裁过程中的电平对比,以下表格列出了上述示例中各节点在不同仲裁位的发送电平与总线状态：
| 仲裁位位置（从MSB开始） | 节点A发送电平（ID:1010） | 节点B发送电平（ID:1001） | 节点C发送电平（ID:1100） | 总线电平（线与结果） | 退出仲裁的节点 |
|---|---|---|---|---|---|
| 第1位（最高位） | 1（隐性） | 1（隐性） | 1（隐性） | 1（隐性） | 无 |
| 第2位 | 0（显性） | 0（显性） | 1（隐性） | 0（显性） | 节点C |
| 第3位 | 1（隐性） | 0（显性） | -（已退出） | 0（显性） | 节点A |
| 第4位 | 0（显性） | 0（显性） | -（已退出） | 0（显性） | 无 |
| 后续位 | 由节点B继续发送 |
仲裁技术的核心优势在于其分布式特性,无需中央控制器协调，每个节点通过硬件逻辑即可独立完成仲裁，显著降低了系统延迟和复杂度，CAN总线的标识符长度（标准帧为11位，扩展帧为29位）直接决定了报文的优先级，ID越小的节点在仲裁中越优先，这种设计满足了实时系统中关键数据优先传输的需求，在汽车电子中，刹车系统的ID优先级通常高于车窗控制，确保紧急信号能够及时发送。
在实际应用中,仲裁技术的效率还受到总线波特率和节点数量的影响，CAN总线的波特率范围从10Kbps到1Mbps不等，波特率越高，仲裁过程越快，但传输距离会相应缩短，节点数量增加可能导致竞争加剧，但由于仲裁是位级别并行处理，即使节点数量较多，只要报文ID分布合理，系统仍能保持高效通信，CAN协议的位填充机制（每连续5个相同电平插入1个相反电平）确保了数据帧的边沿密度，间接辅助了节点在仲裁阶段能够准确同步位定时，进一步提升了仲裁的可靠性。
CAN总线的仲裁技术通过“线与”逻辑、显性/隐性电平优先级以及边发送边监听的机制，实现了无冲突、高效的多节点通信优先级管理，这一技术是CAN总线在实时性要求高的领域得到广泛应用的关键保障，其设计既体现了硬件实现的简洁性，又兼顾了系统的灵活性和可靠性，为分布式控制系统提供了坚实的通信基础。
FAQs
-
问：CAN总线的仲裁技术是否会影响数据传输的实时性？
答：不会，CAN总线的仲裁在位级别完成，通常仅需几微秒，且过程为“非破坏性”，失败节点会立即转为接收状态，不会重发数据，因此对实时性影响极小，优先级高的节点总能优先发送，满足实时系统的确定性要求。 -
问：如果多个节点具有相同的ID，仲裁时会如何处理？
答：CAN协议中，标识符（ID）在总线网络中必须是唯一的，以确保每个报文的唯一性，若出现相同ID的节点，通常由网络设计规范或上层协议进行约束，避免冲突，若实际发生相同ID发送，仲裁过程会持续到最后一位，但可能导致数据接收混乱，因此需严格避免ID重复。
