保护电路的核心作用
首先要明白，保护电路的作用是“防止故障扩大”，当电视检测到某个关键部件（如电源、灯条、主板、逆变器）出现异常时，它会强制关闭或停止工作，以避免引发更严重的损坏（如烧毁电源板、炸管等）。

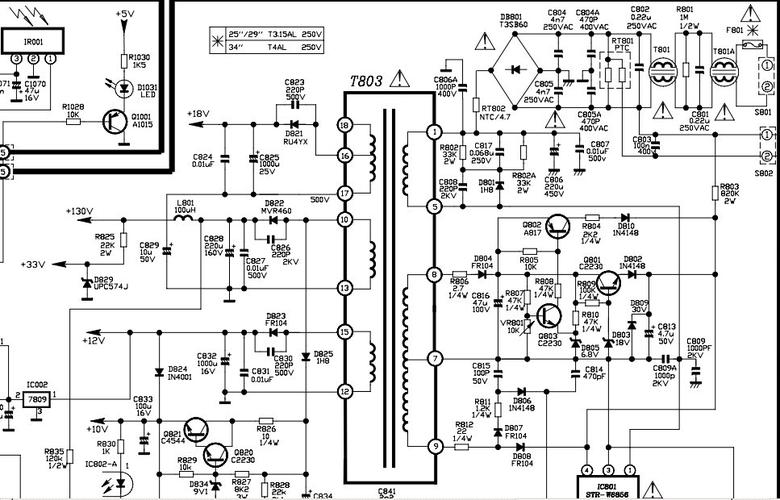

（图片来源网络，侵删）
常见的保护类型有：
- 过压保护
- 过流保护
- 欠压/失压保护
- 短路保护
- 背光保护
- 系统/负载保护
乐华25V15常见故障现象与保护电路分析
根据故障现象,我们可以大致判断是哪种保护在起作用。
现象1：指示灯亮，但不开机，或开机瞬间黑屏
这通常是主板系统保护或电源初级保护。
-
原因分析：
（图片来源网络，侵删）- 电源板问题： 电源板未能输出主板所需的所有电压（如5V、12V、24V），或者输出的电压不稳、过高、过低，主板检测到电压异常,进入保护状态。
- 主板问题： 主板上的CPU、电源管理芯片、晶振等关键元件损坏，导致无法正常启动，或者启动后检测到某个负载（如屏驱动、背光板）反馈异常信号而进入保护。
- 负载问题： 屏幕本身或背光板存在严重短路，导致电源板一上电就进入过流/短路保护。
-
维修思路：
- 测量关键电压：
- 5V Standby (待机电压): 按下遥控器或面板开机键时，5V电压是否稳定存在且正常（通常为5V）。
- PFC电压 (约380V): 这是主电源的大电容上的电压，正常工作时应为市电峰值电压（220V * 1.414 ≈ 310V，PFC电路升压后通常在380V左右），如果此电压无或过低,问题在电源PFC电路。
- 24V/12V电压: 这是给屏幕背光和主板其他部分供电的电压，开机瞬间是否有电压输出？电压是否正常且稳定？如果电压一出现就立即消失,通常是过流保护。
- 解除保护法（关键步骤）：
- 断开负载法： 这是最有效的方法，将电源板与主板、屏幕完全断开连接，只给电源板通电，测量其输出的5V、24V/12V是否正常且稳定，如果此时电压正常,说明问题出在主板或屏幕负载上。
- 逐一排查负载：
- 先只接主板，开机测电压，如果电压正常,问题在屏幕。
- 再只接屏幕（注意：屏幕需要背光驱动板，通常是集成在主板上的，此方法对一体屏不适用，但可以测排线电压），测电压，如果电压正常,问题在主板。
- 测量关键电压：
现象2：指示灯亮，能听见开机声（继电器吸合声），屏幕一直黑屏，背光不亮
这是典型的背光保护或背光驱动电路故障。
-
原因分析：
- 背光板本身故障： 驱动背光灯条的电路（通常在主板或一块独立的板上）损坏,无法产生点亮灯条所需的高频高压。
- 背光灯条损坏： 屏幕内部的灯条出现开路或短路，导致背光板检测到异常而停止工作,进入保护。
- 主板背光控制信号问题： 主板没有输出“背光开启”信号（通常是一个高/低电平信号）给背光板，或者供电（如12V/24V）没有送达。
-
维修思路：
（图片来源网络，侵删）- 观察法： 在光线较暗的环境下，开机瞬间仔细观察屏幕，如果能看到非常微弱的图像影子，但背光不亮，那100%是背光电路问题。
- 测量背光供电：
找到连接屏幕的排线，测量其上的背光供电电压（如24V或12V）,开机时这个电压是否正常？
- 测量背光开关信号：
- 在排线上找到标记为 BL-ON 或 BACKLIGHT-ON 的引脚，开机时，用万用表测量此引脚是否有高电平（如3.3V或5V）或低电平信号（具体看主板设计），如果没有信号,问题在主板。
- 测量背光亮度控制信号：
- 找到标记为 BL-ADJ 或 PWM 的引脚，这个信号是PWM脉冲波，用于调节背光亮度，用万用表测电压可能不准，最好用示波器看是否有波形，如果没有信号,背光会不亮或亮度最低。
- 短接法（风险高，谨慎使用）：
- 前提： 确认背光供电和地线正常。
- 操作： 找到 BL-ON 信号线，将其与3.3V或5V供电线（具体电压需查图纸或实测）瞬间短接一下，强行开启背光，如果背光亮了,说明主板没有给出正确的控制信号。
- 注意： 此方法可能会损坏主板或背光板，如果负载有短路问题，强行开启可能会引发更大故障。不推荐新手操作。
现象3：开机后，屏幕闪烁、亮一下就灭，然后又重复
这通常是过流保护或灯条局部损坏。
-
原因分析：
- 背光灯条问题： 灯条内部有部分灯珠损坏，形成开路，背光板驱动时，电流不平衡，检测到异常后启动保护，关闭输出，待保护电路复位后再次尝试,如此循环。
- 背光板驱动电路问题： 驱动板上的升压变压器、MOS管、电容等元件性能变差，导致工作不稳定,电流过大而触发保护。
- 电源电压不稳： 24V/12V供电电压在负载时出现明显跌落或波动,导致背光板工作异常。
-
维修思路：
- 测量供电电压稳定性： 在开机闪烁的瞬间，用万用表监测24V/12V电压是否稳定，如果电压随闪烁而剧烈波动,问题在电源板。
- 断开背光板法： 如果背光板是独立的，可以将其从屏幕上断开，只给背光板供电，看是否还闪烁，如果不再闪烁,说明是灯条问题。
- 排查灯条： 对于一体屏，排查灯条比较困难，可以尝试用隔离变压器法（安全），或者测量灯条两端电阻（需断开连接）,看是否异常。
核心保护电路元件及易损件
维修时,重点检查以下元件：

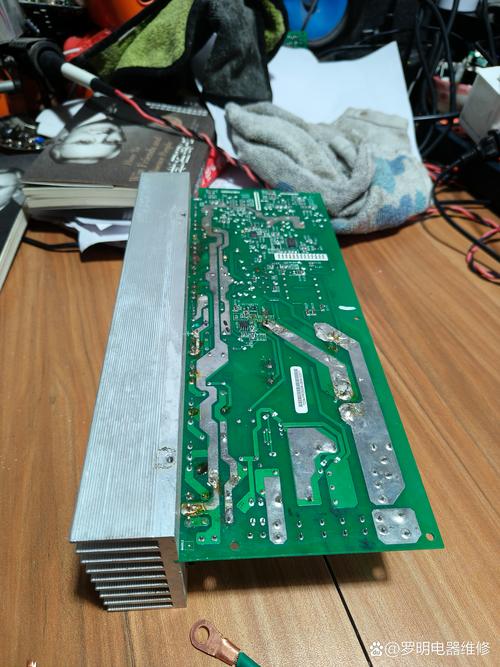

电源板易损件

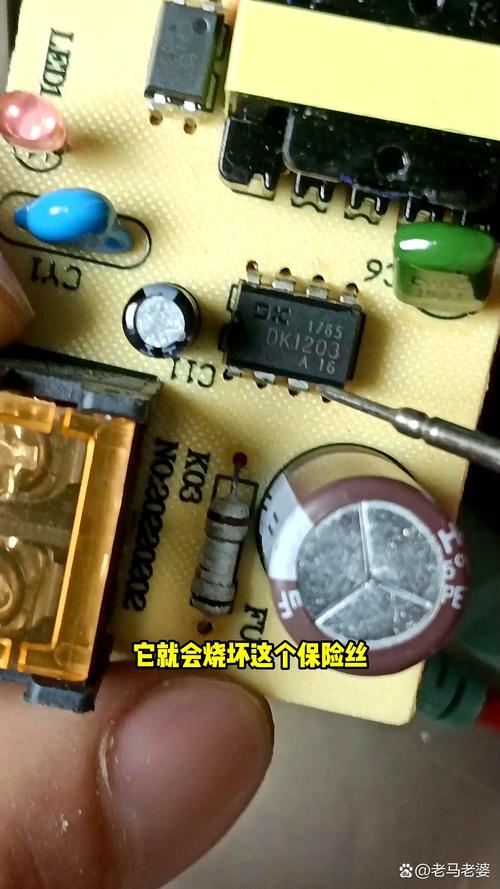

- 保险丝： 最先检查的元件，如果烧黑,说明存在严重短路。
- PFC电路：
- PFC开关管 (如K2645, 2SK3562等): 击穿短路是常见故障。
- PFC控制芯片 (如NCP1397, L6599等): 损坏会导致PFC无输出。
- PFC二极管、大功率电阻、电容。
- 主电源电路：
- 主电源开关管 (如K2645, 2SK3562等): 击穿短路。
- 主电源控制芯片 (如NCP1397, L6599, TNY系列等): 核心控制元件。
- 次级整流二极管、滤波电容： 容易失效,导致电压低或纹波大。
- 光耦： 用于反馈电压，是稳环路的关键,损坏会导致输出电压失控或无输出。
主板易损件
- 电源管理IC： 负责产生和分配各种电压,是主板的核心。
- 晶振和晶振电容： 提供CPU时钟信号，损坏会导致CPU不工作,不开机。
- MOS管和稳压IC： 为小模块提供稳定的低压。
- 背光驱动IC和MOS管： 如果背光集成在主板上，这些是
