TOP222P 简介
在维修前,我们先要了解它：
（图片来源网络，侵删）
- 集成度高：一个芯片 = PWM + MOSFET + 保护（过流、过热、过压）。
- 引脚功能：
- D (Drain)：漏极，高压功率地，内部MOSFET的漏极连接点，工作时电压会很高（几百伏）。
- S (Source)：源极，低压参考地，内部电路的公共地，通常接散热片。
- C (Control)：控制端，芯片的“大脑”，通过从这个引脚外接的电阻和电容来设定芯片的工作频率、最大占空比，同时也是反馈信号的输入端。
- 工作原理：通过控制C端电流来调节D-S端MOSFET的导通时间，从而稳定输出电压。
维修前的安全准备与工具
安全第一！
- 隔离：开关电源是直接接220V交流电的，维修时必须使用隔离变压器，将220V市电与电网隔离，防止触电和因零线带电造成的二次故障。
- 放电：断电后，电源输入端的高压大容量滤波电容（C1）上会存有高压电，必须用大功率电阻（如1kΩ/5W）进行放电，否则会损坏万用表或电击维修人员。
- 单手操作：测量时尽量只用一只手，另一只手放在背后，避免形成回路。
必备工具
- 数字万用表：必备，用于测量电压、电阻、通断。
- 示波器：高级但非常有用，可以观察开关波形、反馈波形，快速定位问题。
- 可调直流稳压电源：必备！维修开关电源的利器，它可以代替市电，提供可调的、带限流功能的低压直流电，用于上电测试，防止再次炸机。
- 焊接工具：电烙铁、焊锡、松香、吸锡器。
- 常用元件：TOP222P芯片、快恢复二极管（如FR107, FR207）、高压电解电容、肖特基二极管（如1N5819）、精密电阻、光耦（如PC817）等。

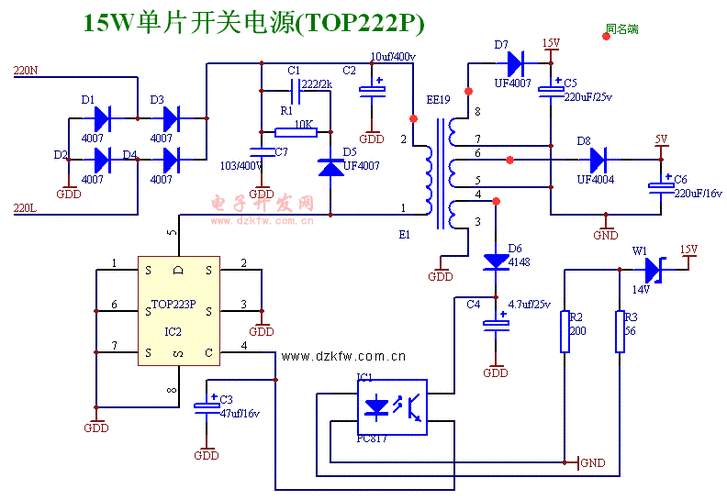

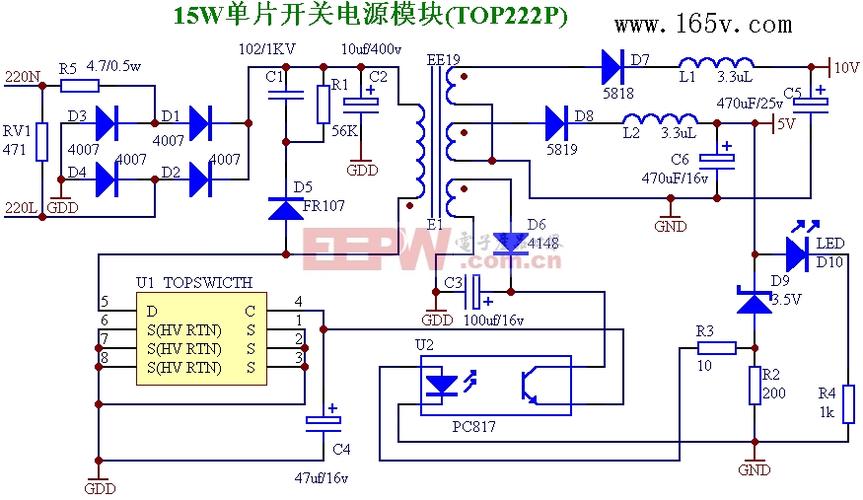

TOP222P 电源的经典电路结构
维修前,先看懂电路图，典型的TOP222P电源电路大致分为几个部分：
- 输入整流滤波电路：
保险丝、负温度系数热敏电阻：浪涌限流。桥式整流器：将220V交流转为脉动直流。高压滤波电容：滤除脉动，得到约300V的直流高压。
- 开关电路（核心）：
TOP222P芯片：核心。RCD吸收电路：由电阻、电容、二极管组成，保护MOSFET不被变压器初级电感产生的尖峰电压击穿。开关变压器：能量传递和电压变换。
- 输出整流滤波电路：
次级整流二极管：快恢复或肖特二极管。输出滤波电容：平滑输出电压。
- 反馈电路：
光耦：隔离初级和次级，传递电压信号。精密基准源（如TL431）：从输出端取样，与内部基准比较，控制光耦导通。取样电阻：分压电阻，从输出端取样。
维修步骤与思路（核心）
维修开关电源,遵循“先外后内，先易后难，先静后动”的原则。
（图片来源网络，侵删）
第1步：外观检查与静态测量（不通电）
-
目视检查：
- 检查保险丝是否烧断发黑？如果断，说明后面电路有严重短路。
- 检查TOP222P芯片表面是否有裂纹、烧焦？
- 检查高压电容、输出电容是否有鼓包、漏液？
- 检查电阻、二极管有无明显烧毁痕迹？
-
电阻测量（关键步骤）：
- 断开电源，拔掉所有负载。
- 测量输入端电阻：用万用表二极管档或高阻档，红表笔接高压滤波电容正极，黑表笔接负地。
- 如果阻值很小（接近0Ω），说明输入端有严重短路，通常是桥式整流器击穿。
- 如果阻值正常（有几十到几百千欧的充电过程），说明输入端无大问题。
- 测量TOP222P芯片：
- 将D、S、C三个引脚从电路板上焊下来（或至少断开与外围电路的连接），分别测量三个引脚之间的正反向电阻。
- 正常值参考（不同型号万用表有差异，需对比好芯片）：
- D-S之间：相当于一个MOSFET，正反向电阻应较大（兆欧级）。
- D-C之间：正反向电阻都应很大。
- S-C之间：正反向电阻都应很大。
- 如果D-S或D-C之间有短路或阻值很小，基本可以判定TOP222P已损坏。
第2步：通电测试（使用可调电源）
这是最关键的一步，也是最容易出问题的一步！
-
设置可调电源：

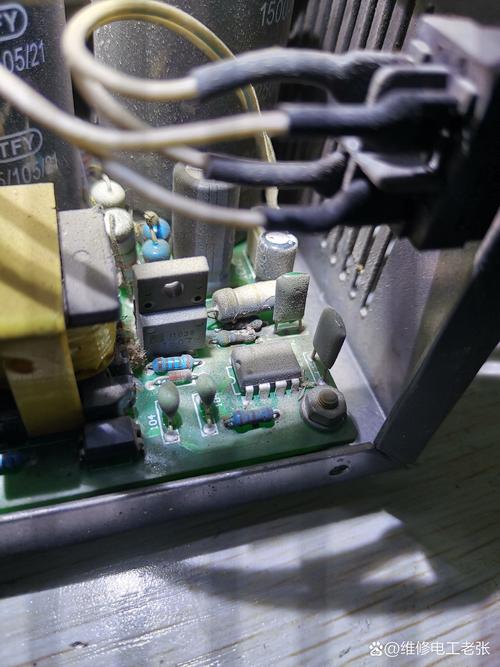

（图片来源网络，侵删）- 将电压调到0V，电流限制在2A ~ 0.5A之间（防止短路时电流过大）。
- 将可调电源的正负极接到电源板的直流输出端（即接负载的位置），模拟负载。
-
缓慢上电观察：
- 缓慢旋转电压旋钮,将电压升高到标称输出电压（例如12V）。
- 观察电流表：
- 电流突然跳变到最大限制值（0.5A）并保持：说明电源输出端存在短路，应立即断电，重点检查输出整流二极管、输出滤波电容是否击穿。
- 电流很小（几乎为0）：说明电源没有工作。
- 电流在正常范围内（例如12V/1A电源，电流应在0.1A~0.5A之间波动）：说明电源基本正常，电压读数应接近12V。
第3步：根据通电测试结果进行故障定位
情况A：上电后电流为0，电源不工作
这种情况说明TOP222P没有起振,原因可能在供电、启动或反馈环路。
-
检查辅助供电：
- 开关变压器通常有一个辅助绕组（Auxiliary Winding），它为TOP222P的控制端提供工作电流。
- 用万用表测量辅助绕组到S极的电压,正常应在12V~20V之间（空载时可能更高），如果为0，可能是绕组开路或整流滤波电路有问题。
-
检查启动电阻：
- 在300V高压和TOP222C的控制端之间,通常有一个大阻值电阻（如1MΩ~2MΩ），称为启动电阻，它负责在电源启动前为C端提供初始电流。
- 测量这个电阻是否开路,如果开路，芯片无法启动。
-
检查C端外围电路：
- C端外接的滤波电容（通常为1μF~47μF/50V）是否漏液、失效？如果短路，芯片被拉死，无法工作。
- 检查C端到S极的电阻是否正常。
-
检查TOP222P本身：
如果以上都正常,很可能是TOP222P芯片损坏，将其更换后再次测试。
情况B：上电后电流很大，输出短路
这种情况说明有元件被击穿。
- 断开负载：如果可调电源是接在输出端的，先断开，直接测量输出端正反向电阻，如果短路，说明电源板自身问题。
- 检查输出电路：
- 输出整流二极管：这是最常见的故障点，用二极管档测量其正反向电阻，是否短路。
