变频器维修220v是工业电气维护中常见的工作内容，涉及对220V电压等级变频器的故障诊断、部件更换及性能调试，220V变频器通常应用于小型工业设备、家用商用电器、小型自动化生产线等场景，其功率范围一般在0.75kW至15kW之间，维修时需兼顾电气安全与电子电路的专业性，以下从常见故障类型、维修流程、关键部件检测及安全注意事项等方面详细阐述。
220V变频器常见故障及原因分析
220V变频器的故障表现多样，根据故障部位可分为电源故障、驱动故障、控制故障及保护功能故障等,具体原因及处理方法如下表所示：
| 故障现象 | 可能原因 | 检查重点 |
|---|---|---|
| 上电无显示 | 输入电源缺相；2. 熔断器熔断；3. 开关电源损坏；4. 控制板供电回路故障 | 检查输入电压、熔断器通断、开关电源输出电压（如+5V、+24V） |
| 输出电压不平衡 | 模块驱动电路故障；2. 功率模块IGBT损坏；3. 输出端子松动 | 测量模块驱动波形、用万用表检测IGBT三相阻值、检查接线端子紧固情况 |
| 电机过载报警 | 参数设置错误（如转矩限制、电机额定电流）；2. 散热不良；3. 负载过重 | 核对电机参数、检查散热风扇运行状态、测量电机实际工作电流 |
| 频率无法调节 | 外部控制信号线断路；2. 给定电位器损坏；3. 控制板AD转换电路故障 | 检查模拟量输入信号（如0-10V或4-20mA）、测量电位器阻值变化、检测控制板芯片 |
| 运行中跳闸 | 输出短路；2. 模块过热；3. 接地故障；4. 加速/减速时间设置过短 | 用绝缘电阻表检测输出对地绝缘、检查模块温度传感器、排查电机电缆绝缘 |
220V变频器维修流程
-
故障初步排查
首先确认变频器外观有无明显损坏，如外壳变形、烧焦痕迹、电解鼓包等，然后通过操作面板查看故障代码，不同品牌的变频器故障代码含义不同，OC”表示过电流，“OL”表示过载，“UV”表示欠电压,需对照手册进行初步判断。 -
断电安全检查
断开输入电源，等待至少5分钟确保内部电容放电完毕，使用万用表测量输入端与输出端的电阻值，正常情况下输入端（R、S、T）对地应有数百千欧以上阻值，输出端（U、V、W）对地阻值应接近无穷大,若阻值过小则可能存在短路。 -

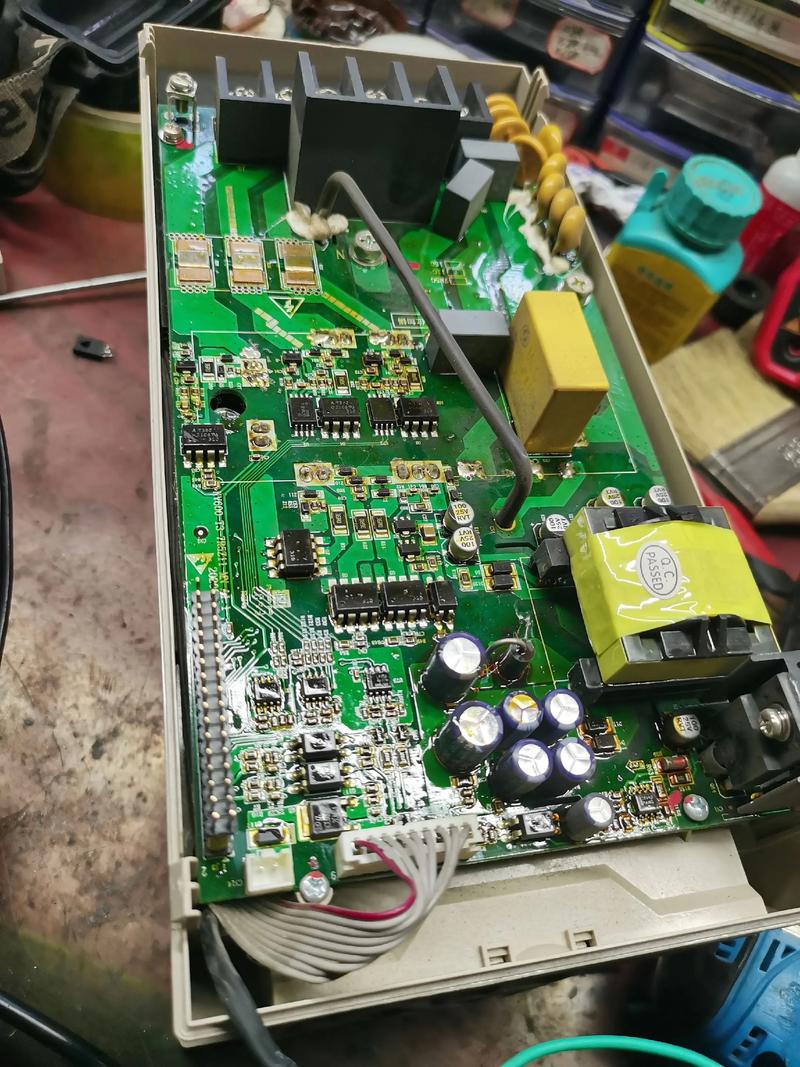

电源电路检测
220V变频器的电源电路通常采用开关电源设计，重点检测交流输入端的整流桥、滤波电容及开关管（如MOSFET），测量整流桥正反向电阻，排除短路；检查滤波电容是否鼓包或漏液；开关电源输出电压（如+24V给控制电路，+5V给CPU）需稳定在标称值±5%范围内。
（图片来源网络，侵删） -

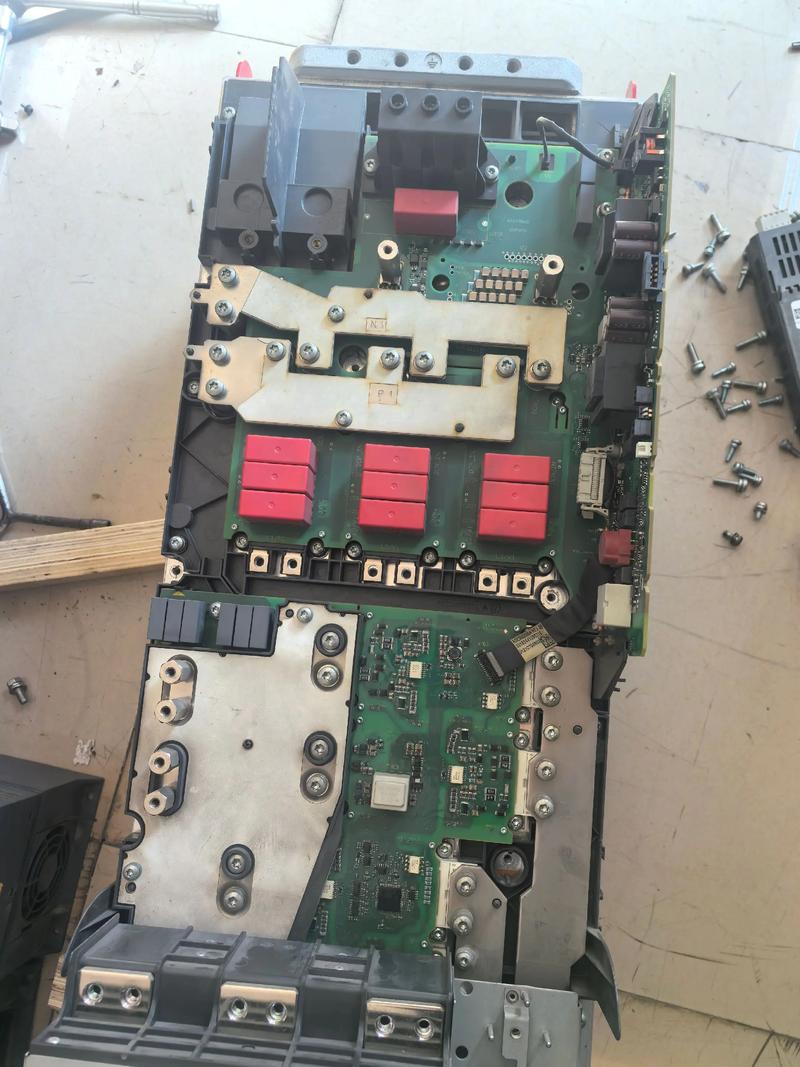

驱动与功率电路检测
驱动电路是变频器的核心部分，需用示波器测量各路驱动波形，确保六路脉冲信号幅值一致、相位互差120°，功率模块IGBT的检测包括：用万用表二极管档测量C-E极间正向压降（约0.5-0.7V），反向及G-E、G-C极间应无短路，若模块损坏，需同时更换驱动板上的光耦（如TLP250）及续流二极管。 -
控制板与参数调试
检查控制板上的CPU、存储器、运放等芯片有无虚焊或损坏，参数调试需恢复出厂设置后重新配置，重点核对电机额定功率、电压、电流、额定频率，以及加减速时间、转矩提升等关键参数，对于矢量控制型变频器,还需进行电机参数自动识别。
关键部件维修要点
-
电解电容：220V变频器中输入滤波电容通常为400V耐压，容量在100-470μF之间，维修时需检测电容容量是否衰减（用容表测量）或ESR值（等效串联电阻）是否增大，鼓包、漏液电容必须更换，建议选用同品牌、同规格或更高耐压产品。
-
散热系统：小功率变频器多采用自然散热，中功率以上配备散热风扇，需清理风扇内部积尘，检查轴承是否卡滞，用万用表测量风扇工作电压（通常为24V或220V），若散热不良，会导致模块过热保护,甚至烧毁IGBT。
-
控制接口电路：模拟量输入/输出接口易受干扰损坏，需检查隔离运放（如LM358）及PCB板是否有腐蚀痕迹，数字量接口（如端子X1、X2）可通过短接法测试信号响应,确保外部控制信号正常传输。
维修安全注意事项
-
防触电措施：220V变频器输入端仍存在危险电压，维修时必须使用隔离变压器，佩戴绝缘手套,避免身体同时接触带电部分与接地部分。
-
防静电损坏：控制板上的CMOS芯片对静电敏感，维修人员需佩戴防静电手环，工作台铺设防静电垫,避免用手直接触摸芯片引脚。
-
防止误触发：在检测驱动电路时，需断开功率模块与驱动电路的连接，防止上电时误触发导致模块炸裂，可用示波器监测驱动波形时,确保探头正确接地。
-
参数备份：维修前需通过操作面板或软件备份原有参数，避免调试时丢失重要设置，对于老旧变频器，若参数丢失且无法获取原始数据,需根据电机铭牌信息重新估算参数。
相关问答FAQs
Q1：220V变频器上电后显示“UV”故障，如何处理？
A：“UV”表示欠电压故障，需检查输入电源电压是否低于200V（允许-10%波动），输入电源线是否过细导致压降过大，或整流桥是否开路，若输入电压正常，则可能是直流母线电压检测电路故障，如分压电阻变值或电压检测芯片损坏（如TL431）。
Q2：维修后的变频器试运行时电机异响且电流不平衡，可能是什么原因？
A：首先检查输出电压是否三相平衡（用万用表测量U-V、V-W、W-U线电压，误差应小于5%），若电压不平衡，需排查功率模块是否损坏（如某相IGBT特性不一致）；若电压平衡但电机异响，可能是载波频率设置过低（建议改为8-15kHz）或机械负载问题,如电机轴承损坏或联轴器不对中。
