以下提供的信息是基于公开的技术资料和维修经验总结的关键参数和检查点,仅供具备资格的维修人员参考,不能作为完整的维修手册。

重要安全警告
- 高压危险: CD播放机的电源部分,尤其是在大电容附近,即使在断电后仍然可能储存有致命的高压,在接触任何电路之前,必须使用大功率电阻对滤波电容进行充分放电。
- 静电敏感: 激光头、解码芯片等CMOS器件对静电非常敏感,维修时必须佩戴防静电手环,并在防静电工作台上进行操作。
- 激光安全: 激光头在工作时会发出不可见的红外激光,直视可能导致眼睛永久性损伤,在机器通电时,严禁将眼睛正对激光头物镜。
DCD-1400 维修关键参数与检查点
电源部分
电源是所有设备的基础,问题通常也最多。
| 测试点 | 标称电压 (V) | 备注/检查方法 |
|---|---|---|
| AC 输入 | 220V / 50Hz | 检查保险丝是否熔断,电源线是否完好。 |
| F1 保险丝 | - | 通常是 T2A 或 T2.5A (延时型),如果烧毁,必须查明短路原因后才能更换,否则会再次烧毁。 |
| +B 主滤波电容 | +16V | 这是整个机器的核心电源,如果此电压异常(如0V、过低或过高),机器将无法工作。 |
| +5V | +5.0V | 为逻辑控制、数字信号处理、面板显示等电路供电,精度要求高,波动不应超过±0.25V。 |
| +12V | +12.0V | 通常为模拟电路、运放、电机驱动等部分供电。 |
| -12V | -12.0V | 通常为运放等模拟电路提供负电源。 |
| -30V | -30.0V | 主要用于荧光显示屏(VFD)的栅极或阳极驱动。 |
电源部分常见故障:
- 无输出: 检查交流输入、保险丝、电源开关、整流桥、开关管、PWM控制器芯片(如IC501,型号可能为STRxxxx系列)。
- 电压偏低: 检查负载是否有短路、滤波电容是否失效(ESR增大)、PWM反馈电路是否正常。
- 电压不稳/有杂音: 检查滤波电容、PWM控制器的基准电压和反馈环路。

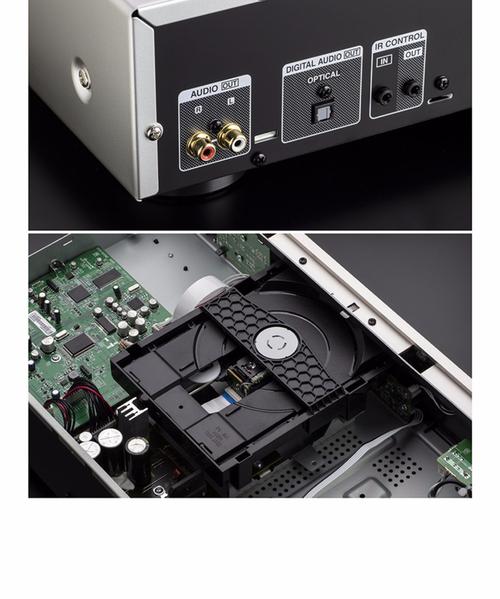

数字信号处理部分
这部分负责读取CD数据并进行解码。
| 模块/芯片 | 关键参数/检查点 | 备注 |
|---|---|---|
| 激光头组件 | RF (射频) 眼图 | 这是最重要的检查点,使用示波器在测试点(如TP701)观察RF眼图,一个清晰、稳定、幅度足够的眼图是激光头正常工作的标志,如果眼图模糊、幅度低或消失,说明激光头老化、脏污或聚焦/循迹伺服有问题。 |
| 主轴电机 | 转速 | 主轴应能稳定旋转,转速为标准CD转速(约500-200 RPM CLV),转速不稳或无法启动,可能由主轴电机本身、驱动电路或DSP芯片故障引起。 |
| DSP芯片 | 数据信号 | 检查DSP芯片(如IC301,型号可能为SAA7030或类似)的输入(来自激光头)和输出(到解码器)数据信号是否正常,通常需要示波器检查数据总线和时钟信号。 |
| 时钟发生器 | 9344 MHz 晶振 | 这是CD播放的基准时钟,如果晶振停振或频率偏移,会导致无法读盘或音质严重劣化。 |
DSP部分常见故障:

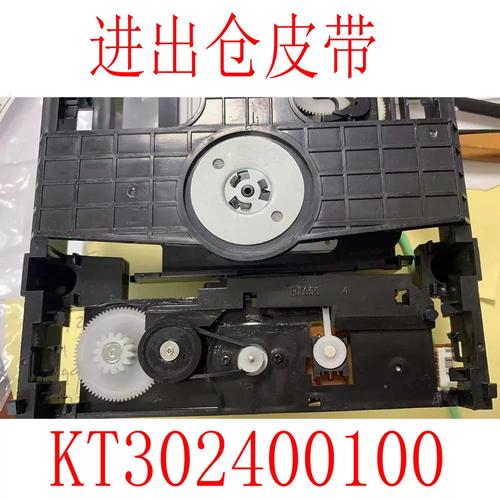

- "NO DISC" (无碟): 检查激光头是否发出红色激光(可用手机摄像头观察)、RF眼图、托盘进出机构是否正常、传感器是否被遮挡。
- 读盘慢、跳音: 激光头脏污、老化、主轴转速不稳、循迹伺服失调。
- 无法识别CD信息: DSP芯片或数据存储器(RAM/ROM)故障。
模拟输出部分
这部分将解码后的数字信号转换为模拟音频信号。
| 模块/芯片 | 关键参数/检查点 | 备注 |
|---|---|---|
| D/A转换器 | 电源电压 | 检查为DAC芯片(如IC601,型号可能为 Burr-Brown PCM63P或类似)提供的模拟电源(如±15V)是否纯净、稳定。 |
| 数字输入/时钟 | 确认有正确的数字音频信号和时钟输入到DAC。 | |
| 模拟输出 | 使用示波器测量DAC的输出端(如左右声道输出端子),在播放测试碟时应有正常的正弦波形。 | |
| 运放/缓冲放大 | 偏置电压 | 检查运放(如IC602, IC603)的输入和输出偏置电压,应在电源电压的中点附近(在±15V供电下,应为0V)。 |
| 信号增益 | 检查运放构成的放大电路,其增益是否正常,有无自激振荡。 |
模拟部分常见故障:
- 无声: 检查DAC、运放、输出继电器(如有)及其控制电路、音频线缆。
- 只有单声道: 检查对应声道的运放、耦合电容、走线。
- 噪音大、交流声: 检查电源滤波、接地是否良好、元件虚焊、运放自激。
控制与显示部分
| 模块/检查点 | 关键参数/检查点 | 备注 |
|---|---|---|
| 微处理器 | 复位信号 | 检查CPU的复位引脚在上电时是否有一个低电平脉冲。 |
| 时钟信号 | 检查CPU的晶振是否起振。 | |
| I/O通信 | 检查CPU与面板、DSP、VFD显示屏之间的通信总线(如I2C、SPI)。 | |
| VFD显示屏 | 栅极/阳极驱动信号 | 检查VFD驱动芯片(如IC502)输出的各段驱动信号,如果部分字符不亮,可能是对应段驱动或灯丝问题。 |
| 面板按键/遥控 | 按键矩阵信号 | 检查按键扫描线和返回信号是否正常,遥控则检查红外接收头(如IC504)及其供电和解码电路。 |
控制/显示部分常见故障:
- 显示屏不亮或显示乱码: VFD驱动电路、CPU、连接排线故障。
- 按键无反应: 按键矩阵电路、CPU故障。
- 遥控失灵: 红外接收头、CPU遥控接收端口故障。
维修流程建议
- 初步检查: 检查电源线、保险丝、物理连接。
- 安全放电: 对电源滤波电容进行放电。
- 测量电源电压: 先测量电源部分各路输出电压,这是判断故障范围的第一步。
- 功能分类判断:
- 如果电源正常但整机无反应,重点检查CPU、复位、时钟电路。
- 如果电源正常但无碟,重点检查激光头、RF眼图、托盘机构。
- 如果能读盘但无声,重点检查DSP、DAC、模拟输出电路。
- 使用专业工具: 示波器是维修CD机必不可少的工具,用于观察眼图、时钟、数据等信号。
- 元件替换: 对于怀疑老化的元件(如电解电容、晶振),或故障的模块(如激光头总成),可以进行替换测试。
- 软件/固件: DCD-1400这类老机器通常没有用户可更新的固件,但某些机器可能有存储在ROM中的初始化数据,如果ROM损坏,可能导致机器无法启动。
再次强调: 以上参数仅供参考,天龙DCD-1400的电路图是维修的核心,但通常不公开,如果您没有图纸和专业的维修经验,最好的选择是
