ms28l机芯维修资料

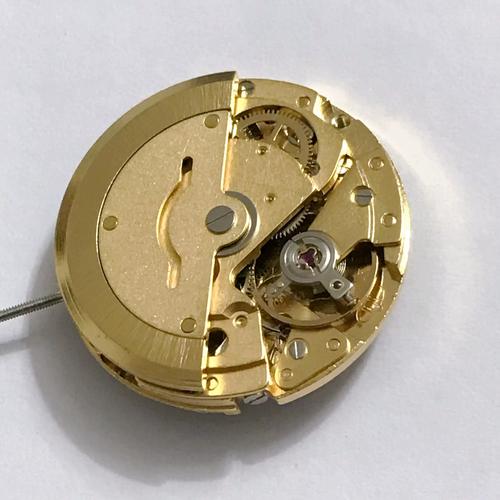

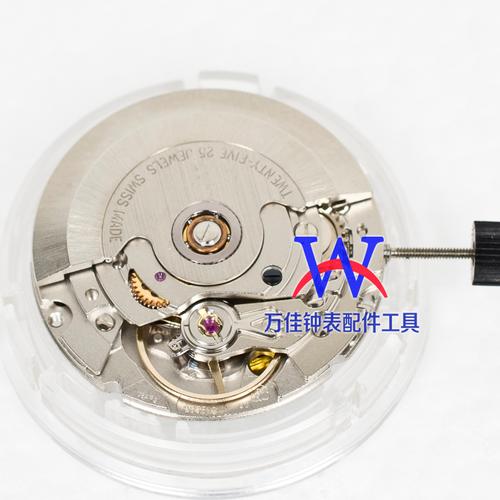

ms28l机芯是瑞士 ETA 公司生产的一款自动上弦机械机芯，以其高精度、稳定性和耐用性被广泛应用于中高端腕表中，如天梭、美度、汉米尔顿等品牌，该机芯基于 eta 2824 机芯改进而来，优化了动力储备、走时精度及抗磁性能，是维修领域常见的机芯型号之一，掌握 ms28l 机芯的维修资料对于钟表维修师至关重要，以下从结构原理、常见故障、维修步骤、工具使用及注意事项等方面进行详细说明。
ms28l机芯结构与工作原理
ms28l 机芯由基础传动系统、上弦系统、调速系统、指针系统及辅助机构组成，各部件协同工作以实现精准计时。
-
基础传动系统
包括主夹板、轮系（中心轮、过轮、秒轮、三轮、四轮）及齿轮，主夹板为机芯基座，承载所有部件；轮系通过齿轮啮合传递动力，其中中心轮驱动分针，秒轮驱动秒针，三轮和四轮负责减速和动力分配。 -
上弦系统
由自动陀、换向轮、离合杆、棘爪等组成，佩戴腕表时，自动陀摆动带动换向轮，通过离合杆和棘爪将动力传递至主发条，实现自动上弦；同时支持手动上弦，通过柄轴转动上弦轮系。
（图片来源网络，侵删） -
调速系统
由摆轮、游丝、擒纵叉、擒纵轮组成，摆轮游丝系统产生固定频率（28800次/小时），擒纵机构将轮系传来的动力周期性释放，控制摆轮持续振动，确保走时稳定。 -
指针系统
包括时针、分针、秒针及中心管，通过时轮、分轮、秒轮与轮系连接，实现时间指示。 -
辅助机构
包括日历机构（部分型号）、停秒装置及快慢针，快慢针通过调节游丝有效长度，微调走时快慢；停秒装置可通过拉出柄轴停止秒针，便于校对时间。
常见故障及原因分析
ms28l 机芯虽稳定性较高，但长期使用或维护不当可能导致以下故障：
| 故障现象 | 可能原因 |
|---|---|
| 走时不准（快/慢） | 游丝粘连、磁化、摆轮游丝系统脏污；快慢针调节不当；主发条力矩不足。 |
| 自动上弦失灵 | 自动陀卡死、换向轮磨损、离合杆变形；棘爪与棘轮啮合不良；自动陀轴承缺油。 |
| 手动上弦无力 | 柄轴磨损、离合轮打滑；上弦轮系损坏或脏污；主发条断裂。 |
| 停秒功能失效 | 停秒杆变形或脱落；停秒簧与秒轮接触不良；柄轴机构错位。 |
| 日历功能异常（带日历型号） | 日历轮系磨损；拨日簧弹性不足；定位杆错位；日历盘卡滞。 |
| 机芯异响 | 轮系缺油或磨损；擒纵叉与擒纵轮碰撞；自动陀轴承松动；螺丝松动。 |
维修步骤与操作要点
维修 ms28l 机芯需遵循“拆卸-清洁-检查-组装-调试”流程，确保操作规范。
拆卸与清洁
- 拆卸顺序：先拆表镜、后盖，取出发条（避免弹飞），再依次拆下自动陀、上弦机构、轮系、擒纵调速系统、指针日历机构。
- 清洁方法：用超声波清洗剂（如环保洗表水）浸泡机芯部件（除游丝、游丝外夹板），时间约5-10分钟；用软毛刷清洗缝隙，再用清水冲洗残留清洗剂，最后用无尘布或吹风机冷风干燥。
- 注意事项：游丝、钻眼（红宝石轴承）避免硬物触碰；拆卸时分类存放零件，防止混淆。
部件检查与更换
- 重点检查部位：
- 摆轮游丝系统：观察游丝是否平整、有无粘连或变形，摆轮轴尖是否磨损（可用放大镜检查）。
- 轮系：检查齿轮齿牙有无磨损、崩齿，轮轴是否弯曲，钻眼有无磨损或裂纹。
- 自动上弦机构：检查自动陀轴承间隙（正常为0.01-0.02mm），换向轮棘爪是否磨损，离合杆弹性是否正常。
- 发条：观察主发条有无折痕、锈蚀，力矩是否充足（可用发条盒测试）。
- 更换标准：轴尖磨损、钻眼破裂、齿轮崩齿、发条断裂等无法修复的部件需直接更换，确保使用原厂或同规格配件。
组装与润滑
- 组装顺序：与拆卸相反，先装基础部件（主夹板、轮系），再装擒纵调速系统，最后安装指针和自动机构。
- 润滑要点：
| 润滑部位 | 润滑油类型 | 用量 |
|--------------------|----------------------|------------------------|
| 轮系轴心 | Moebius 9010（低粘度）| 少量，仅涂轴心1/2圈 |
| 自动陀轴承 | Moebius 8200（中粘度）| 薄涂一层，避免溢出 |
| 擒纵叉、摆轮轴尖 | 钟表专用润滑油（如D5）| 极微量，用油针点涂 |
| 柄轴机构 | Moebius 9415 | 适量，确保顺滑 | - 注意事项：润滑油避免接触游丝、擒纵轮等精密部位；过量润滑易导致油污堆积，影响走时。
调试与校准
- 走时精度调试：使用校表仪测试，通过快慢针调节游丝有效长度，使误差控制在±15秒/天以内（高端表可要求±5秒/天）。
- 功能测试：
- 自动上弦：轻晃机芯，观察自动陀转动是否顺畅，上弦效率正常（满弦约需转动30-40圈）。
- 手动上弦：顺时针转动柄轴，感受阻力均匀，无打滑或卡顿。
- 停秒功能：拉出柄轴，秒针应立即停止，推回后继续走时。
- 防水性能测试：维修后需重新安装后盖并做防水测试（专业防水测试仪测试3-5个大气压）。
维修工具与设备
维修 ms28l 机芯需使用专业工具，确保操作精度：
- 基础工具：钟表螺丝刀（一字、十字，含磁性）、镊子（防静电）、放大镜（10倍以上）、超声波清洗机、校表仪。
- 专用工具：自动陀拆卸工具、柄轴拔出器、游丝镊子、摆轮夹、油石（修磨轴尖）、真空加油器。
- 检测设备：振幅仪（检测摆轮振幅）、磁力检测仪（排除磁化）、显微镜（观察微小磨损）。
注意事项
- 防磁与防尘：维修环境需远离磁场（如手机、音箱），操作台保持清洁，避免灰尘进入机芯。
- 零件防丢：使用零件盘分类存放小零件（如螺丝、钻眼），必要时记录零件位置。
- 操作规范：拆卸时避免用力过猛（防止零件变形或断裂），安装时确保齿轮啮合到位。
- 维修记录：记录故障原因、更换部件及调试参数，便于后续维护参考。
相关问答FAQs
Q1：ms28l机芯走时突然变快，且伴有“咔哒”声，可能是什么原因？如何解决？
A：可能原因包括：①游丝粘连（如受潮或油污导致）；②擒纵叉与擒轮碰撞（安装不当或零件磨损）；③摆轮轴尖弯曲。
解决方法：①清洗游丝并烘干，检查游丝是否平整；②重新安装擒纵叉，确保间隙合适（0.05-0.1mm）；③用摆轮校直仪校正轴尖或更换摆轮，若问题持续，需检查轮系有无异物卡滞。
Q2：维修ms28l机芯时，自动陀轴承间隙过大如何调整？
A：自动陀轴承间隙过大可能导致自动陀晃动，影响上弦效率，调整步骤：①拆下自动陀及轴承座；②用专用工具取出轴承，检查磨损情况；③若轻微磨损，可在轴承座与轴承间垫入薄铜箔（厚度0.01-0.02mm）调整间隙；若严重磨损，需更换同规格轴承；④重新安装轴承，确保间隙适中（转动灵活无晃动），安装后需测试自动陀转动是否顺畅,无异响。
