维修电工在日常工作中,经常会接触到各种电气设备图纸和实物，而元器件标识符号是理解电路原理、进行故障排查和维修操作的基础，这些符号如同电路的“语言”，准确识别它们是电工必备的核心技能，元器件标识符号通常由字母、数字和特殊符号组合而成，用以区分不同类型的元器件、标示其参数以及在电路中的功能，下面将详细介绍常见维修电工元器件标识符号的组成规则、常见类型及其应用。
元器件标识符号的编制一般遵循一定的国际或行业标准,如中国的GB/T 4728系列标准，国际电工委员会的IEC 617系列标准，以及北美地区常用的ANSI标准，虽然不同标准在图形细节上可能存在差异，但基本符号的含义大同小异，标识符号通常包含两部分：元件代号和元件序号，元件代号用字母表示元件的类型，R”代表电阻器，“C”代表电容器，“L”代表电感器，“K”代表继电器等，元件序号通常用数字表示，如“R1”、“C2”，用于区分同一类型中的多个不同元件，标识中可能还包含元件的重要参数，如电阻的阻值（1kΩ、10Ω）、电容的容值（100μF、0.1μF）、额定电压（250VAC）等，这些参数有时会直接标注在符号旁边或通过代码表示。

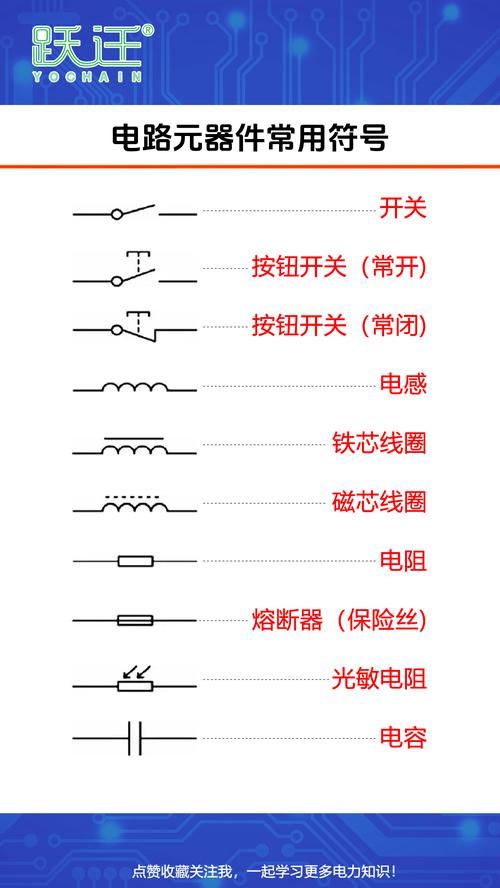

在电阻器方面,其图形符号通常是一个矩形，两端引线，在电路图中，电阻器用大写字母“R”标识，参数标注上，阻值单位Ω（欧姆）、kΩ（千欧）、MΩ（兆欧）常用字母代替，4.7k”表示4.7千欧，“1M”表示1兆欧，功率较大的电阻器有时会在符号旁标注功率值，如“5W”，可变电阻器（电位器）的符号是在普通电阻符号的基础上加上一个箭头或斜线，表示其阻值可调，标识字母通常为“RP”或“VR”。
电容器是储存电荷的元件,图形符号分为有极性和无极性两种，无极性电容器通常用两条平行线表示，标识字母为“C”，有极性电容器（如电解电容器）则用一条平行线和一条弯曲的线表示，弯曲线代表负极，标识字母为“C”或“CE”（表示电解电容），电容器的容值标注常用μF（微法）、nF（纳法）、pF（皮法），100μF”表示100微法，“0.1μF”或“104”（10×10^4pF）表示0.1微法，额定电压也是电容器的重要参数，如“16V”、“50VAC”。
电感器,又称电感或线圈，其图形符号通常是一个带有多条平行线的线圈，或者一个简单的线圈符号，标识字母为“L”，常见的有固定电感器和可调电感器，可调电感器符号中会带有箭头或滑块，电感量的单位是H（亨利）、mH（毫亨）、μH（微亨），10mH”表示10毫亨，在某些电路中，电感器会带有铁芯，符号中会添加一条实线或虚线穿过线圈。
半导体器件是电路中的核心控制元件,二极管的图形符号是一个三角形加一条竖线，三角形代表正极，竖线代表负极，标识字母为“VD”或“D”，发光二极管（LED）则在二极管符号基础上加上箭头指向外，表示发光，标识为“VL”或“LED”，稳压二极管符号与普通二极管类似，但在负极侧会加一条短横线，标识为“VS”或“ZD”，晶体三极管（BJT）的图形符号有两种：NPN型和PNP型，NPN型符号中，箭头从基极指向发射极；PNP型则箭头从发射极指向基极，标识字母通常为“VT”或“Q”，场效应管（FET）的符号则根据沟道类型（N沟道或P沟道）和结构（结型MOS型）有所不同，一般包含栅极（G）、源极（S）和漏极（D），标识为“VF”或“Q”。

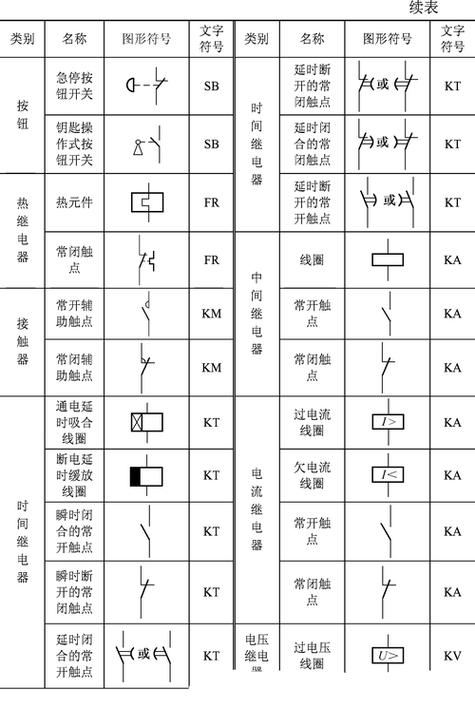

开关和继电器是控制电路通断的元件,开关的图形符号有多种，如单刀单掷（SPST）、单刀双掷（SPDT）等，用“S”或“SA”标识，继电器则由线圈和触点组成，线圈符号是一个矩形，触点符号与开关类似，继电器整体标识为“K”或“KM”（接触器），继电器的触点通常会有不同的常开（NO）、常闭（NC）转换形式，在符号中会有明确区分。
还有其他常用元件,如变压器（T），符号由两个或多个线圈组成，中间有铁芯符号；熔断器（FU），符号是一个矩形或简单的线条，代表电流过载时会熔断；晶闸管（SCR）和双向晶闸管（TRIAC），符号分别是一个四层结构的三端器件和带有主电极、控制电极的双向器件，标识分别为“VT”和“V”。
在实际维修工作中,快速准确地识别这些符号至关重要，在阅读电路图时，通过“R”、“C”、“L”等代号可以迅速定位不同元件；通过参数标注可以初步判断元件是否损坏（如电阻烧毁阻值变大、电容鼓包漏电），在设备现场，元件上的丝印标识也是重要的参考，这些标识通常采用简化的代码，如电阻上的“103”表示10×10^3Ω=10kΩ，电容上的“224”表示22×10^4pF=0.22μF，维修电工不仅要熟悉图形符号，还要掌握这些标识代码的含义。

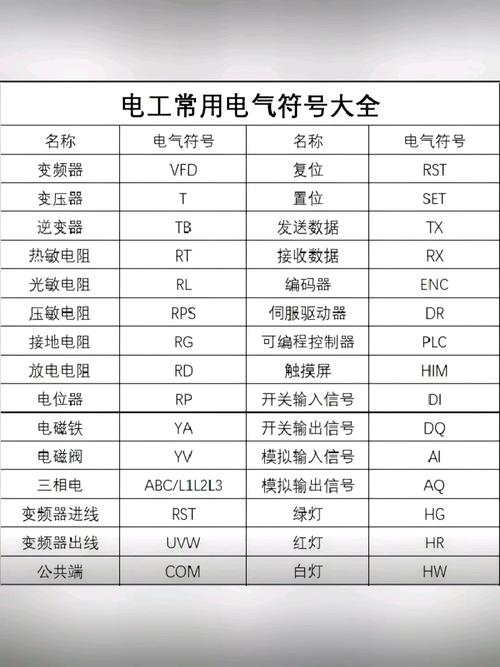

为了更直观地展示部分常见元器件的标识符号,以下列出简表：
| 元器件类型 | 图形符号 | 标识字母 | 常见参数示例 |
|---|---|---|---|
| 电阻器 | ┌───┐ | R | 10Ω, 1kΩ, 5W |
| 电容器（无极性） | ─┴─ | C | 100pF, 0.1μF, 16V |
| 电容器（有极性） | ─┴┘ | C/CE | 10μF, 50V, 25V |
| 二极管 | ─┬──▷│─ | VD/D | 1N4007, 12V稳压管 |
| NPN三极管 | ─┬─ | VT/Q | 8050, 2N2222 |
| 继电器线圈 | ┌───┐ | K/KM | DC 12V, AC 220V |
| 熔断器 | ─│─ | FU | 2A, 5A, 250V |
| 变压器 | 3E─┬─┬─3E | T | 220V/12V, 50VA |
掌握这些元器件标识符号,是维修电工进行电路分析、故障诊断和维修操作的基础，只有熟练识别这些符号，理解其代表的元件类型和参数，才能快速定位故障点，准确判断损坏元件，并采取正确的维修措施，从而保障电气设备的稳定运行。
相关问答FAQs：
问：在电路图中看到标识为“C104”的电容，这代表什么意思？ 答：“C104”中的“C”代表电容器（Capacitor），“104”是电容容量的代码标识，这种代码通常由三位数字组成，前两位数字表示有效数字，第三位数字表示10的幂次方，单位为皮法（pF）。“104”表示10×10^4 pF = 100000 pF = 0.1 μF。“C104”指的是一个容量为0.1微法的电容器。
问：维修时发现一个电阻器上标有“5R1”，这表示其阻值是多少？ 答：“5R1”是电阻阻值的一种常见标注方式，R”代表小数点。“5R1”表示阻值为5.1欧姆（Ω），这种标注方法常用于小阻值电阻，以避免使用过多小数点或混淆。“4R7”表示4.7Ω，“R22”表示0.22Ω。
