我们通常所说的“AR激光投影技术”其实包含两种截然不同的技术路径，它们虽然都使用激光和投影，但实现原理和最终效果有天壤之别。

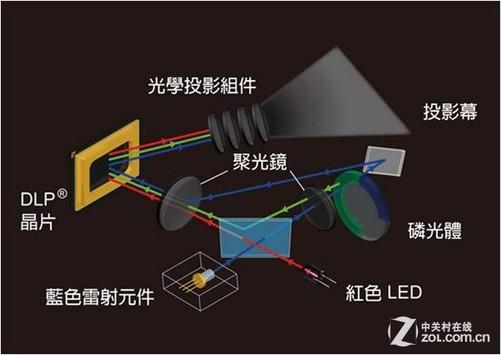

（图片来源网络，侵删）
-
基于微显示屏（如Micro-OLED/Micro-LED）的“扫描式”激光投影（主流方案）
- 代表产品： 苹果 Vision Pro、Meta Quest 3、众多AR眼镜。
- 核心思想： 这是一种“图像生成式”投影，它用激光作为高效、高亮度的“背光”或“光源”，去照亮一个微小的显示屏，然后将这个显示屏上的图像通过一个或多个镜头放大，投射到用户的眼睛里，形成虚拟图像。
-
真正的“光场”激光投影（未来方向）
- 代表产品： 目前仍处于实验室和早期原型阶段，如 Looking Glass Factory 的一些产品。
- 核心思想： 这是一种“直接成像式”投影，它不使用传统显示屏，而是通过控制激光束直接在空间中的某一点聚焦，形成一个真实的、可触摸的三维光点，通过快速移动这个光点，可以在三维空间中“绘制”出整个三维图像。
下面我们分别对这两种路径的原理进行深入解析。
基于微显示屏的扫描式激光投影（主流方案）
这是目前消费级AR眼镜（如Vision Pro）所采用的核心技术，它的原理可以分解为以下几个关键步骤：
（图片来源网络，侵删）
核心部件
- 激光光源: 这是与传统投影仪最大的区别，通常使用红、绿、蓝三色激光二极管，激光的优点非常突出：
- 高亮度： 能在明亮环境下清晰显示图像。
- 高色域： 激光的谱线非常纯，因此能产生极其鲜艳、真实的颜色。
- 长寿命： 激光光源的寿命远超传统灯泡。
- 微显示屏: 这是图像的源头，它是一个尺寸极小（通常只有几毫米）但分辨率极高的显示屏，比如OLED或Micro-LED，屏幕上显示的就是你想要看到的AR虚拟内容。
- 光学扫描系统: 这是将微显示屏上的图像“投射”到眼中的关键，它主要由一个或多个MEMS微振镜组成，这个振镜可以高速、精确地摆动。
- 投影镜头: 用于将微显示屏上的图像放大，并使其焦点对准人眼。
工作流程
-
图像生成： AR设备的处理器（如苹果的R1芯片）计算出需要显示的虚拟图像，并将其驱动到微显示屏上，微显示屏上就出现了一幅微小的、静态的图像。
-
激光照明： 三色激光光源发出的光束，经过合束器 合并成一束包含RGB三色光的光，然后照射到微显示屏上，照亮屏幕上的像素。
-
光调制与扫描： 这是核心步骤。
- 微显示屏上被照亮的像素会将光反射出去。
- 反射出的光进入MEMS微振镜系统。
- MEMS振镜以极高的速度（例如每秒数万次）进行水平或垂直的“扫描”运动，就像一个极速摆动的镜子。
- 这个振镜会依次将微显示屏上每一行、每一列像素的反射光反射到投影镜头中。
-
成像与入眼：

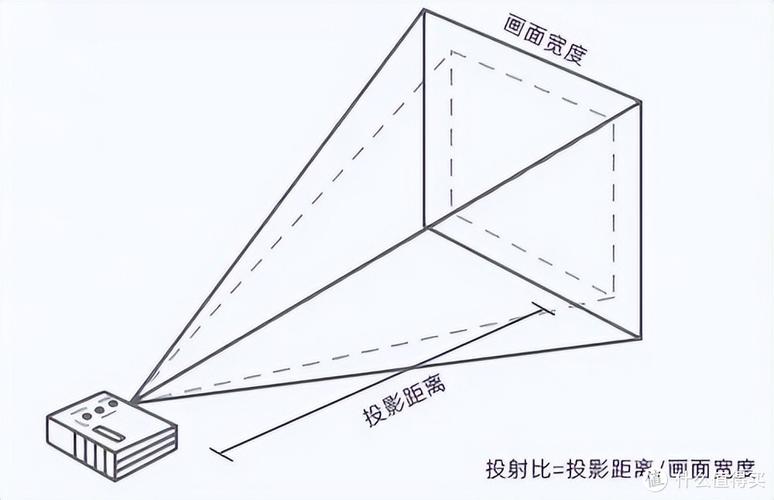

（图片来源网络，侵删）- 投影镜头将经过振镜反射的光线进行放大和聚焦。
- 放大后的完整图像被投射到用户的视网膜上,用户就看到了一幅清晰的虚拟大屏幕。
- 为了实现3D效果和聚焦,系统还会结合 eye-tracking（眼球追踪）技术，根据人眼的实时位置，动态调整虚拟图像的焦平面，使其与用户注视的真实物体保持一致，从而产生“图像就在那里”的深度感。
优点与缺点
- 优点：
- 技术成熟： 基于成熟的显示和扫描技术，可以实现高分辨率。
- 体积小： 微显示屏和MEMS振镜系统非常小巧，适合集成到眼镜中。
- 亮度高、色彩好： 激光光源的优势。
- 缺点：
- 本质上是2D图像： 它投射到视网膜上的仍然是一个2D平面图像，只是通过算法模拟了3D的深度感，你无法绕着这个图像看，也无法真正“触摸”到它。
- 视场角受限： 由于光学系统的限制，很难做出像人眼一样大的视场角。
真正的光场激光投影（未来方向）
这种技术更符合大众对“全息投影”的想象，它试图直接在空间中创建三维图像。
核心原理
光场投影的核心是模拟从真实物体发出的光，我们之所以能看到一个立体的苹果，是因为从苹果表面不同点发出的光线，以不同的角度进入我们的双眼，大脑将这些信号合成为3D影像。
光场投影就是通过技术手段,在空间中的某一点，精确地复制出这些光线的方向和颜色，当你的眼睛移动时，看到的景象会随之改变，就像在看一个真实的物体一样。
工作流程
-
光场计算： 计算机需要计算出想要显示的三维物体表面的所有光线信息，包括每条光线的颜色、强度和传播方向，这被称为“光场数据”。
-
激光束调制与偏转：
- 系统使用一束或多束激光。
- 通过空间光调制器 或 声光偏转器 等设备，对激光束进行精确的控制，这包括：
- 强度调制： 控制每个点的亮度。
- 颜色调制： 控制RGB三色比例。
- 方向调制： 这是最关键的一步，控制激光束以特定的角度射出。
-
三维聚焦成像：
- 经过调制的激光束被一个特殊的透镜阵列 或 衍射光学元件 处理。
- 这个光学元件的作用像一个“透镜森林”，它将入射的激光束分裂成成千上万个子光束。
- 每个子光束都被精确地聚焦在空间中的三维坐标点 (x, y, z) 上。
- 通过快速改变激光束的调制参数和聚焦位置,系统可以在三维空间中以极高的速度“绘制”出数百万个这样的光点，这些光点集合起来就构成了一个完整的三维图像。
优点与缺点
- 优点：
- 真正的3D： 图像是真实存在于三维空间中的，可以从任意角度观看，具有真实的视差。
- 无需佩戴特殊眼镜： 人眼直接观察即可。
- 可交互性强： 理论上可以与光场图像进行物理交互（虽然目前还很难）。
- 缺点：
- 技术极不成熟： 涉及到复杂的光学计算和高速控制，实现难度巨大。
- 分辨率和亮度挑战： 在较大的空间内维持高分辨率和高亮度非常困难。
- 体积和功耗巨大： 目前原型机通常非常庞大，不适合个人消费设备。
总结对比
| 特性 | 微显示屏+激光扫描 | 光场激光投影 |
|---|---|---|
| 核心原理 | 用激光照亮一个微小的2D屏幕，然后将图像扫描入眼 | 直接在空间中控制激光束，聚焦成三维光点来成像 |
| 图像本质 | 2D平面图像（模拟3D深度） | 真正的3D体积图像 |
| 观看方式 | 需要佩戴设备（眼镜），图像投射到视网膜 | 可裸眼观看，图像悬浮在空中 |
| 技术成熟度 | 非常成熟，已用于消费级AR/VR设备 | 早期研发阶段，多用于工业、科研和展示 |
| 视场角/观看角度 | 受限于光学系统，视场角较小 | 理论上360度无死角观看 |
| 代表产品 | Apple Vision Pro, Meta Quest 3 | Looking Glass Factory, Holoxica等实验室产品 |
当您今天谈论AR激光投影技术时,99%的情况是指第一种基于微显示屏和MEMS扫描的方案，它是当前AR/VR设备实现高质量显示体验的基石，而第二种光场投影，则是AR/VR技术的“圣杯”，代表着未来终极的显示形态，但目前仍面临巨大的技术挑战。
