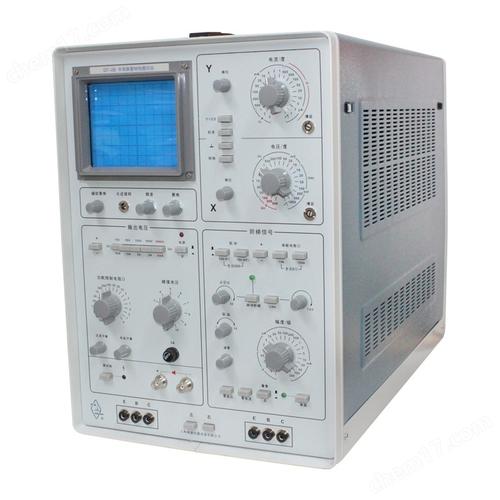

qt2图示仪示波器维修是一项需要综合运用电子技术、仪器原理和故障诊断能力的专业工作，这类设备通常用于显示电信号波形，帮助工程师分析电路特性，其内部结构复杂，包含模拟电路、数字电路、高压电路和显示系统等多个模块，维修时需遵循系统化的排查流程，从外观检查到电源测试，再到功能模块的逐一分析，才能高效定位故障点。
维修前的准备工作至关重要,操作人员需佩戴防静电手环，避免静电损坏敏感电子元件；准备好万用表、示波器、信号发生器、焊接工具等常用设备，并查阅设备的电路原理图和维修手册，了解各模块的工作原理和信号流向，对于外观明显的故障，如电源线破损、保险管烧黑、显示屏碎裂等，可直接进行初步处理，若发现保险管熔断，需先排查短路点，更换保险管前必须用万用表测量电源输入端的对地电阻，防止再次损坏电路。
接下来是电源模块的检测,qt2图示仪示波器的电源系统通常包括交流输入、整流滤波、稳压保护和多路直流输出等部分，维修时，先用万用表测量交流输入电压是否正常，若电压异常，需检查电源开关、线路滤波器等元件，整流滤波电路常见故障为整流二极管击穿或滤波电容失效，可用万用表二极管档检测整流管，用电容档测量滤波电容的容量和漏电情况，稳压电路部分，若输出电压偏离正常值，需检查稳压芯片（如LM78系列）及其外围元件，如取样电阻、基准电压源等，下表列出了电源模块常见故障及排查方法：
| 故障现象 | 可能原因 | 排查方法 |
|---|---|---|
| 无显示，电源指示灯不亮 | 保险管熔断、电源开关损坏、电源线断路 | 检查保险管是否发黑，测量电源开关通断，用万用表电阻档测电源线导通性 |
| 输出电压偏低 | 整流二极管正向电阻增大、滤波电容容量下降、稳压芯片损坏 | 用万用表二极管档测整流管，用电容档测滤波电容，替换稳压芯片测试 |
| 输出电压纹波过大 | 滤波电容失效、稳压电路性能下降 | 用示波器测量输出端纹波波形，替换滤波电容对比 |
若电源模块正常,但设备仍无法工作，需进一步检测垂直系统和水平系统，垂直系统负责信号放大和衰减，常见故障包括衰减器档位不准、前置放大器增益异常等，维修时，可用信号发生器输入标准信号（如1kHz、1V正弦波），通过示波器探头观察各级输出波形，若某一级无输出，需检查该级的三极管、运放（如LM358、NE5532）及周边电阻电容是否损坏，水平系统控制扫描和同步，若波形无法稳定显示，可能是扫描发生器故障或同步电路问题，需检查时基芯片（如NE555）及其外围电路。
显示系统故障也是维修重点之一,qt2图示仪多采用示波管或液晶屏显示，若显示亮度异常、有干扰条纹或无图像，需重点检查高压电路和显示驱动电路，对于示波管，需测量阳极高压是否正常（通常为数千伏），若高压不足，可能是高压包或升压电容故障；对于液晶屏，需检查背光驱动电路和屏线连接情况，若出现波形失真，可能是探头损坏或校准问题，需用校准信号源对设备进行校准。
数字部分的故障排查相对复杂,需结合逻辑分析仪和编程器，若设备出现按键无响应、数据存储异常等问题，需检查微处理器（如51系列、ARM芯片）的工作电压、时钟信号和复位电路是否正常，若程序丢失或损坏，需通过编程器重新烧录固件，对于通信接口（如USB、RS232）故障，需检查接口芯片和驱动程序，确保信号传输正常。
在维修过程中,焊接质量直接影响设备可靠性，更换元件时，需选用同型号或参数相近的元件，焊接时避免虚焊、短路，尤其注意高压部分和精密元件的焊接工艺，维修完成后，需对设备进行全面测试，包括校准垂直灵敏度、扫描时间、触发功能等，确保各项指标符合出厂要求。
相关问答FAQs：
-
问：qt2图示仪示波器开机后无显示，但电源指示灯亮，可能是什么原因？
答：这种情况通常与显示系统或高压电路有关，首先检查示波管灯丝是否亮（若为示波管），灯丝电压一般为6.3V；若灯丝不亮，需检查灯丝供电电路，若灯丝亮但无图像，可能是高压包故障或阳极高压未加上，需用高压表测量阳极电压；对于液晶屏型号，需检查背光驱动电路和屏线连接，可能是背光损坏或屏线接触不良。
（图片来源网络，侵删） -
问：qt2图示仪示波器显示波形幅度偏小，且无法通过校准调整，如何排查？
答：波形幅度偏小且无法校准，通常与垂直放大系统或探头有关，首先用校准信号源输入标准信号，若探头测量幅度正常而探头输入端幅度偏小，说明探头损坏；若探头输入端仍幅度偏小，需检查垂直衰减器档位切换电路（如继电器或波段开关）是否接触不良，然后逐级检测前置放大器、中间放大器的增益，检查运放及周边电阻电容是否参数变化或损坏，必要时替换运放进行测试。
