数码管显示乱码是电子设备中常见的问题,可能由硬件故障、软件错误或外部干扰等多种因素引起，维修时需要系统性地排查，从简单到复杂逐步定位问题，以下将详细介绍维修步骤、常见原因及解决方法，帮助快速解决数码管显示异常问题。
检查电源供应是否稳定,数码管正常工作需要稳定的电压和电流，电源波动会导致显示混乱，使用万用表测量供电电压，确保符合数码管规格（通常为5V或3.3V），若电压偏低或波动，需检查电源电路中的滤波电容是否失效，或更换电源模块，注意电源纹波过大时，可在电源端并联一个100μF的电解电容和0.1μF的陶瓷电容，以增强滤波效果，若使用电池供电，需确认电量是否充足，低电量状态下电压不稳定可能引发乱码。

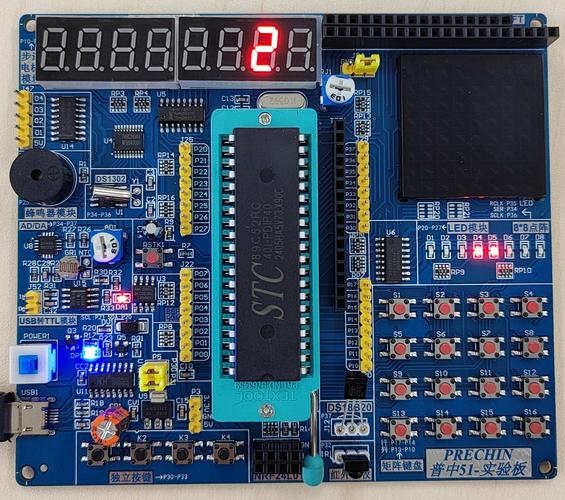

检查数码管本身的硬件连接,数码管段选和位选引脚接触不良或短路是乱码的常见原因，断电后，用万用表电阻档检测各引脚是否与驱动电路连接可靠，排查虚焊或脱焊现象，对于共阳极或共阴极数码管，需确认极性连接正确，若接反会导致部分字段不亮或显示异常，若使用多位数码管，还需检查位选信号是否正常，避免因位选混乱导致字符重叠或闪烁，可通过替换法测试数码管是否损坏，将疑似故障的数码管更换为正常工作的同型号数码管，观察显示是否恢复正常。

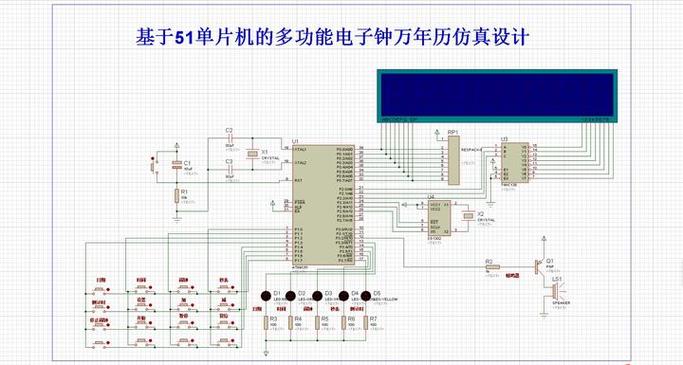

驱动电路的故障也是乱码的重要诱因,单片机或驱动芯片（如74HC595、MAX7219等）输出信号异常会导致数码管显示错误，用示波器观察驱动芯片的段选和位选信号，检查信号波形是否完整、电平是否正确，若信号存在毛刺或延迟，可能是芯片供电不足或时钟频率异常，需调整电路参数或更换驱动芯片，对于软件驱动的数码管，需检查程序中的段码表是否正确，若段码顺序错误会导致字符显示混乱，共阴极数码管的段码表与共阳极完全相反，需根据硬件设计调整代码，扫描频率过低会导致显示闪烁，过高可能引起亮度不足或干扰，一般建议扫描频率在50Hz以上。

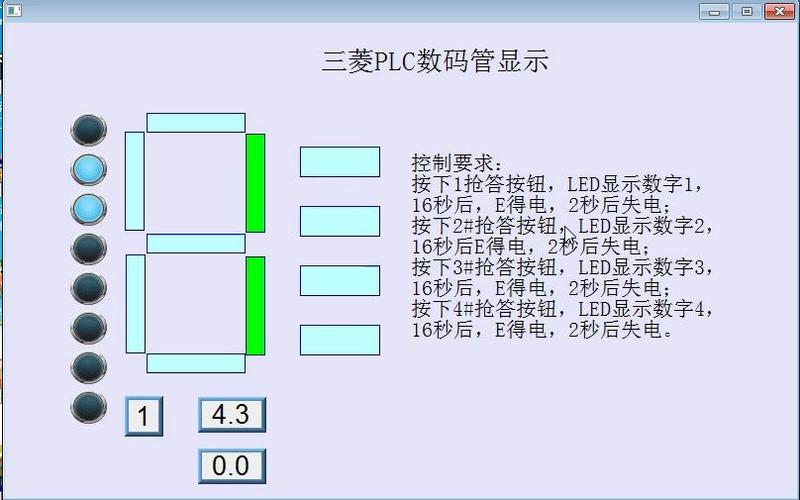

软件逻辑错误是数码管乱码的另一个常见原因,在动态扫描数码管时，若程序未正确处理消隐或延时，可能出现鬼影或乱码，检查程序中的扫描循环是否完整，确保每次切换位选信号前关闭所有段选，避免电流竞争，对于多字节显示数据，需确认数据发送顺序是否正确，特别是在使用SPI或I2C通信时，数据帧错位会导致显示异常，可通过调试工具（如串口打印、逻辑分析仪）实时监控数据传输过程，定位程序逻辑漏洞，若数码管显示内容来自外部传感器或通信模块，需验证数据源是否正确，错误的数据输入必然导致显示错误。
外部电磁干扰也可能引发数码管乱码,在工业环境或高频设备附近，电磁噪声可能耦合到信号线中，导致信号失真，为减少干扰，建议使用屏蔽线传输信号，并在信号线上串联磁珠或增加滤波电容，尽量将数码管驱动线与高压线或大电流线分开布线，避免平行走线，若干扰问题严重，可尝试降低通信波特率或增加硬件看门狗电路，提高系统抗干扰能力。
对于复杂系统,可逐步排查故障模块，断开其他外设，仅保留数码管和驱动电路，观察显示是否正常，若恢复正常，说明问题出在被断开的外设或总线上，检查数码管的限流电阻是否合适，阻值过大会导致亮度不足，过小则可能烧毁数码管或驱动芯片，每个段选引脚需串联200Ω~1kΩ的限流电阻，具体阻值根据供电电压和数码管工作电流计算。
若以上步骤均无法解决问题,可能是单片机或驱动芯片内部程序错误，尝试重新烧录固件，或恢复出厂设置，若硬件本身损坏，需更换相应芯片，在维修过程中，建议记录故障现象和排查步骤，便于后续分析和总结。
以下是相关问答FAQs：
Q1：数码管显示时亮时灭，如何解决？
A：首先检查电源供电是否稳定，电压波动可能导致显示异常，检查驱动电路的连接是否牢固，虚焊或接触不良会引起间歇性故障，若使用动态扫描，需调整扫描频率，避免频率过低导致闪烁，检查限流电阻是否过大，导致电流不足，可适当减小阻值或更换驱动能力更强的芯片。
