下面我将从接线和故障维修两个方面，为您提供一份详尽、系统的指南。
（图片来源网络，侵删）
第一部分：PLC与变频器的接线
接线是整个系统的基础，接线的质量直接决定了系统运行的稳定性和可靠性，接线主要分为三大部分：主回路接线、控制回路接线和通讯接线。

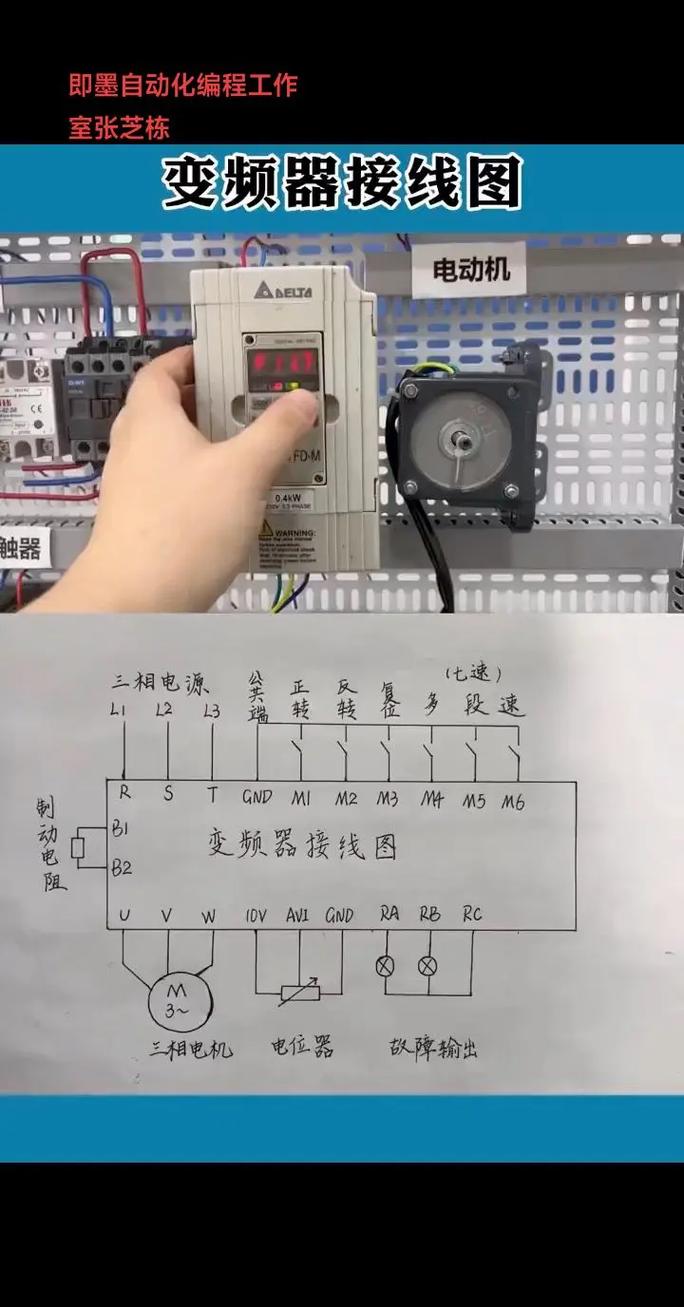

主回路接线
主回路是强电部分，负责传递大功率电能,驱动电机。
核心部件：
- 电源输入 (L1, L2, L3 / R, S, T): 连接三相工频电源。
- 变频器输出 (U, V, W / T1, T2, T3): 连接到三相电机。
- 制动单元: 对于需要频繁启停或快速制动的场合,需要外接制动电阻。
关键接线原则：
（图片来源网络，侵删）
| 接线项目 | 正确接法 | 错误接法 | 重要性与后果 |
|---|---|---|---|
| 电源与电机 | 电源输入 (L1/L2/L3) → 变频器输出 → 电机 | 绝对不能将电源直接接到变频器输出端 | 极其危险！ 会烧毁变频器内部的整流桥和IGBT模块。 |
| 接地 | 必须将变频器、电机、控制柜的PE（保护地）端子可靠连接到大地。 | 忽略接地或接地不良 | 安全隐患： 设备外壳可能带电，危及人身安全。 干扰问题： 电磁干扰无法泄放，导致PLC、传感器等控制设备信号异常，系统不稳定。 |
| 制动电阻 | 按照变频器手册，将制动电阻连接到 P+ 和 DB 端子。 | 不接或接错 | 不接： 在制动时，再生电能会导致直流母线电压急剧升高，最终过压保护停机，甚至损坏变频器。 接错： 无法正常消耗再生电能，同样可能导致过压损坏。 |
| 线路布局 | 主回路（动力线）和控制线（PLC信号线）分开走线，保持20cm以上的距离。 | 动力线和信号线捆扎在一起或平行近距离走线 | 电磁干扰！ 动力线上的大电流会产生强磁场，耦合干扰到信号线上，导致PLC接收到错误的指令或信号，造成系统误动作。 |
控制回路接线
控制回路是弱电部分，负责PLC对变频器的指令下达和状态反馈,这是最常见的故障点。
核心控制方式：数字量（开关量）控制 + 模拟量控制

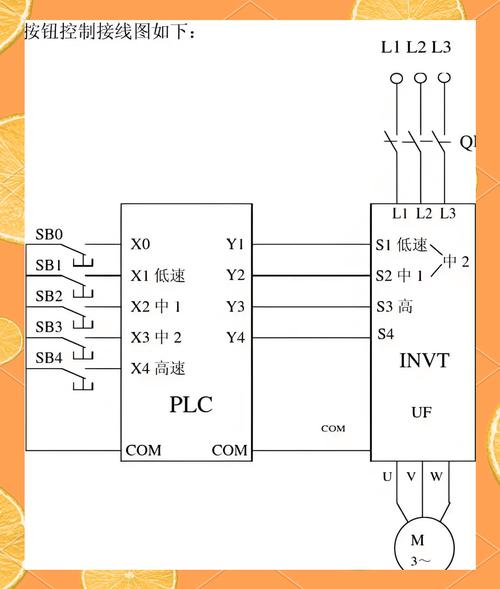

数字量（开关量）控制 - 最常用、最简单
这种方式通过PLC的继电器或晶体管输出点来控制变频器的启停、正反转和多段速。
| 变频器端子 | 功能 | 连接到PLC | 说明 |
|---|---|---|---|
| COM | 公共端 | PLC输出COM端 | 对于继电器输出型PLC，COM接24V+或220VAC（根据变频器要求），对于晶体管输出型，COM接0VDC。 |
| FWD | 正转启动 | PLC的一个输出点 (如 Y0) | PLC输出ON，电机正转；OFF，电机停止（根据参数设置）。 |
| REV | 反转启动 | PLC的另一个输出点 (如 Y1) | PLC输出ON，电机反转；OFF，电机停止。注意： FWD和REV通常不能同时为ON，否则会造成变频器故障。 |
| X1, X2, X3... | 多段速选择 | PLC的其他输出点 (如 Y2, Y3) | 通过组合这些端子的ON/OFF状态，可以实现多段速运行（如3段速、7段速、15段速），需要提前在变频器参数中设置。 |
| RL / YL | 故障复位 | PLC的一个输出点 (如 Y4) | 当变频器故障报警后，PLC可以通过此端子发送一个短脉冲信号来复位变频器。 |
接线示例： PLC的Y0（继电器型）一端接COM，另一端接变频器的FWD端子，当Y0得电时，FWD与COM接通,变频器驱动电机正转。
（图片来源网络，侵删）
模拟量控制 - 用于连续调速
这种方式通过PLC的模拟量输出模块（DA模块）来控制变频器的运行频率。
| 变频器端子 | 功能 | 连接到PLC | 说明 |
|---|---|---|---|
| 10V | 模拟量电源正极 | PLC DA模块的电源+ | 为外部电位器或信号源提供电源。 |
| AIN1+ | 模拟量输入+ | PLC DA模块的信号输出+ | 接收0-10V或4-20mA的调速信号。 |
| AIN1- | 模拟量输入- | PLC DA模块的信号输出- | 信号回路公共端。 |
| GND / FM | 模拟量地 | PLC DA模块的GND | 提供信号参考地，必须共地以减少干扰。 |
关键点：
- 信号类型匹配： PLC输出的是0-10V电压信号，变频器参数就要设置为“电压指令”，如果PLC输出的是4-20mA电流信号，变频器就要设置为“电流指令”，并且需要将一个500Ω左右的精密电阻并联在AIN1+和AIN1-之间（或使用变频器内置的250Ω电阻）。
- 屏蔽线： 模拟量信号必须使用双绞屏蔽线，且屏蔽层单端接地（通常在PLC侧接地）,以有效抑制电磁干扰。
通讯接线 - 最灵活、最强大
这种方式通过通讯协议（如Modbus-RTU, Profibus, Profinet, EtherNet/IP等）进行数据交换，PLC可以读写变频器的所有参数，如频率、电流、电压、故障代码等。
| 通讯方式 | 接线方式 | 常用端子 | 说明 |
|---|---|---|---|
| RS485 (Modbus-RTU) | 屏蔽双绞线 | + (或 S+ / A) - (或 S- / B) SG (或 FG / PE) |
总线式拓扑： 所有设备（PLC、变频器）的A+、B-并联，两端需要加终端电阻（120Ω）。 屏蔽层： 必须单端接地，通常在PLC或主站侧接地。 共地： 所有设备的GND/PE端子要连接在一起，确保有共同的参考电位。 |
| 以太网 (Profinet/EtherNet/IP) | 网线 | RJ45网口 | 使用标准工业交换机，将PLC和变频器连接成星型或总线型网络，需要为每个设备设置正确的IP地址。 |
第二部分：PLC与变频器系统的故障维修
故障维修遵循“先外后内、先静后动、先易后难”的原则。
维修基本流程
-
观察与询问：
- 问： 操作人员，设备在什么情况下出现故障？之前有什么异常现象或报警？
- 看： 查看PLC和变频器的指示灯状态,变频器的故障代码是最直接的信息来源。
- 听： 听电机和变频器有无异响（如嗡嗡声过大、咔哒声）。
- 闻： 闻有无烧焦的异味。
-
分析诊断：
- 区分故障源： 故障是在PLC侧、变频器侧，还是两者之间的连接线/通讯上？
- 检查报警信息： 这是诊断的核心。
-
测量与排查：
- 使用万用表、示波器等工具进行测量。
- 先断电，后上电。
-
处理与验证：
- 找到故障点后,进行修复或更换。
- 修复后，进行空载和带载测试,确保问题彻底解决。
常见故障及排查方法
变频器无反应，无法启动
| 可能原因 | 排查方法 |
|---|---|
| 电源问题 | 检查变频器输入端子L1/L2/L3是否有正常的三相电压（约380VAC）。 检查输入侧空气开关是否跳闸 |
