光伏并网逆变器技术规范（范本）
总则
1 目的 本规范规定了光伏并网逆变器（以下简称“逆变器”）的术语定义、技术要求、试验方法、检验规则、标志、包装、运输和贮存等要求，旨在确保逆变器产品的安全性、可靠性、高效性和并网兼容性。
（图片来源网络，侵删）

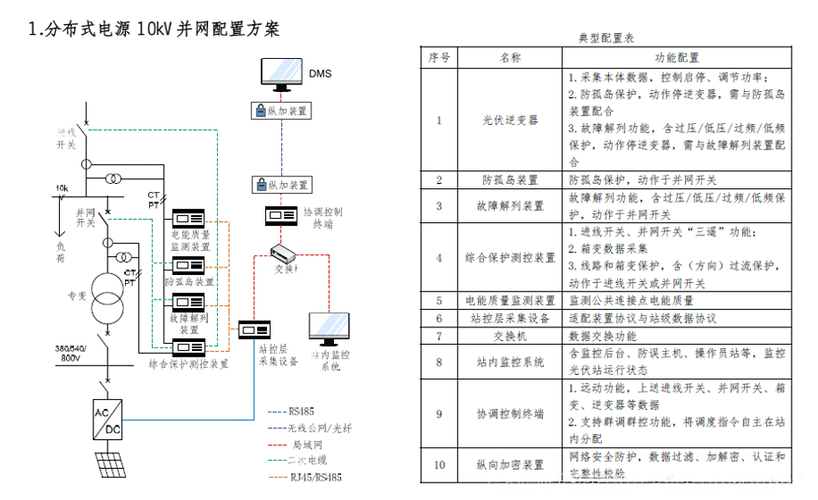

2 适用范围 本规范适用于将光伏组件产生的直流电转换为交流电，并并入公共电网的电压型、三相或单相逆变器。
3 引用标准 本规范引用但不限于以下最新版本的国家标准、行业标准和国际标准：
- GB/T 37408-2025 《光伏逆变器效率技术要求》
- GB/T 37409-2025 《光伏逆变器电磁兼容性技术要求》
- GB/T 34931-2025 《光伏逆变器可靠性评估方法》
- GB/T 37407-2025 《光伏逆变器电能质量技术要求》
- GB/T 18487.1-2025 《电动汽车传导充电系统用连接器、充电车插头、充电插座、车辆插头和车辆插座 通用要求》
- GB/T 19964-2012 《光伏发电站接入电力系统技术规定》
- GB/T 14549-1993 《电能质量 公用电网谐波》
- GB/T 15543-2008 《电能质量 三相电压不平衡》
- GB/T 12325-2008 《电能质量 供电电压偏差》
- GB/T 15945-2008 《电能质量 电力系统频率允许偏差》
- GB/T 17626 系列标准（电磁兼容性）
- IEC 62116:2025 《光伏并网系统用逆变器电磁兼容性要求》
- IEEE 1547-2025 《针对电力系统的分布式能源资源互联标准》
术语和定义
- 逆变器: 将光伏组件产生的直流电转换为交流电的设备。
- 额定交流输出功率: 在规定的工作条件下,逆变器能够持续输出的交流功率。
- 最大输入电压: 逆变器能够承受的最大直流输入电压。
- MPPT (最大功率点跟踪): 逆变器实时调整工作电压,使其始终工作在光伏组件最大功率点的技术。
- 效率: 逆变器输出交流功率与输入直流功率的比值。
- 欧洲效率: 根据不同功率输出点加权计算得出的效率,更能反映逆变器在实际运行中的综合性能。
- 转换效率: 特定工作点（如额定功率点）的效率。
- 总谐波失真: 衡量输出电流波形偏离正弦波程度的指标。
- 功率因数: 有功功率与视在功率的比值。
- 孤岛效应: 电网因故障断电后，逆变器未能及时检测到并停止向负载供电，形成自给自足的“孤岛”运行状态。
- 电压/频率保护: 当电网电压或频率超出正常运行范围时,逆变器能够快速断开与电网连接的保护功能。
- IP防护等级: 外壳对固体异物和水的防护等级。
技术要求
1 使用环境条件
- 环境温度: -25℃ ~ +60℃（或根据项目具体要求，如-40℃ ~ +60℃）
- 相对湿度: ≤95%，无凝露
- 海拔: ≤2000m（超过需降额使用）
- 安装地点: 室内、通风、无导电粉尘、无易燃易爆气体、无腐蚀性介质。
2 电气性能要求
| 序号 | 项目 | 要求 |
|---|---|---|
| 2.1 | 额定交流输出功率 | 标称功率，如50kW, 100kW, 250kW等，允差±3%。 |
| 2.2 | 额定输入电压 | 根据光伏阵列设计确定，如600VDC, 1000VDC, 1500VDC等。 |
| 2.3 | MPPT电压范围 | 应覆盖光伏组件在环境温度下的最大功率点电压范围。 |
| 2.4 | 最大输入电流 | 应大于光伏阵列在标准测试条件下的最大短路电流。 |
| 2.5 | 最大输入电压 | 应大于光伏阵列在低温下可能出现的开路电压。 |
| 2.6 | 效率 | - 最大效率 ≥ 99.0% - 欧洲效率 ≥ 98.5% - 加权效率 ≥ 98.0% |
| 2.7 | 功率因数 | 在额定功率输出时，≥0.99（超前或滞后）。 |
| 2.8 | 电能质量 | - 总谐波失真 (THDi): < 3% @额定功率 - 奇次谐波: 符合GB/T 14549-1993要求 - 间谐波: 符合相关标准要求 - 直流分量: < 输出额定电流的1% |
| 2.9 | 并网电压适应性 | - 电压范围: 90%Un ~ 110%Un (Un为额定相电压) - 频率范围: 49.5Hz ~ 50.5Hz (可根据电网要求调整) |
| 2.10 | 输出电压精度 | ≤ ±1% |
| 2.11 | 输出频率精度 | ≤ ±0.1Hz |
| 2.12 | 动态响应 | - 电压阶跃响应: 电网电压发生±10%阶跃时，输出功率波动≤5% - 频率阶跃响应: 电网频率发生±0.5Hz阶跃时，输出功率波动≤5% |
3 保护功能要求
| 序号 | 项目 | 要求 |
|---|---|---|
| 3.1 | 直流输入反接保护 | 具有直流反接保护功能，反接时不损坏设备。 |
| 3.2 | 直流输入过压/欠压保护 | 当直流电压超过或低于设定范围时，能自动停止运行并发出告警。 |
| 3.3 | 直流输入过流保护 | 具备过流保护功能。 |
| 3.4 | 交流输出过压/欠压保护 | 当电网电压超过或低于并网范围时，能在规定时间内（lt;0.2s）断开电网。 |
| 3.5 | 交流输出过频/欠频保护 | 当电网频率超过或低于并网范围时，能在规定时间内（lt;0.2s）断开电网。 |
| 3.6 | 孤岛效应保护 | 必须具备主动和/或被动式孤岛保护功能，在电网断电后，在规定时间内（lt;2s）断开电网。 |
| 3.7 | 过温保护 | 当内部关键元器件温度超过设定值时，能降额运行或停止工作。 |
| 3.8 | 短路保护 | 具备交流侧和直流侧短路保护能力。 |
| 3.9 | 漏电流保护 | （针对组串式逆变器）具备直流漏电流检测和保护功能。 |
| 3.10 | 防雷击保护 | 具备C级或D级防雷击能力，应配备合适的防雷器。 |
4 机械结构与环境适应性
| 序号 | 项目 | 要求 |
|---|---|---|
| 4.1 | 外壳防护等级 | ≥ IP65（室外型）或 ≥ IP21（室内型） |
| 4.2 | 噪声 | ≤ 65 dB(A) @1米距离（根据功率和安装环境可调整） |
| 4.3 | 绝缘强度 | - 输入对地: ≥ 2000V AC, 1分钟 - 输出对地: ≥ 2500V AC, 1分钟 - 输入对输出: ≥ 2500V AC, 1分钟 |
| 4.4 | 绝缘电阻 | - 输入对地: ≥ 1 MΩ - 输出对地: ≥ 1 MΩ |
| 4.5 | 外壳材料 | 应采用耐腐蚀 |
