第一部分：LED广告显示屏原理
要维修一样东西，必须先懂它的工作原理,LED显示屏就像一个由无数个小灯泡组成的巨型电视。

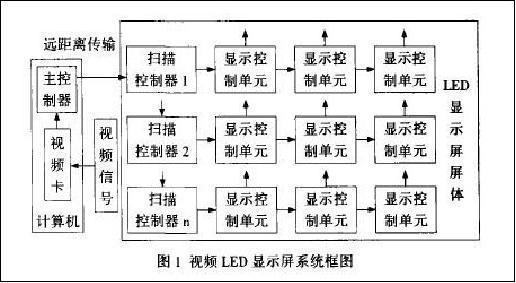

（图片来源网络，侵删）
核心组成部分
一个完整的LED显示屏系统主要由以下几部分构成：
- 显示单元: 这是显示屏最基本的发光单元，也叫“模组”或“箱体”，它由大量的LED灯珠、驱动电路和PCB板组成。
- 控制系统: 这是显示屏的“大脑”，负责接收和处理信号，并指挥显示单元工作，它包括：
- 发送卡: 安装在电脑端，负责从显卡获取VGA或DVI信号，进行数字化、加灰度等处理，然后通过网线（通常是光纤或网线）发送出去。
- 接收卡: 安装在显示屏的内部或电源/控制柜中，负责接收发送卡传来的信号，并将其分配给每一行或每一列的显示单元,控制其点亮。
- 电源系统: 这是显示屏的“心脏”，负责将市电（如220V AC）转换成显示屏工作所需的低压直流电（通常是5V DC）,每个显示单元或几行显示单元会配有一个或多个电源。
- 播放软件: 安装在电脑上，用于编辑、播放和调度要显示的内容（视频、图片、文字等）。
- 结构框架: 用于固定和支撑所有显示单元的钢结构或铝合金框架。
成像原理（像素级分解）
LED显示屏的成像过程可以分解为以下几个步骤：
- 信号源： 电脑或播放器产生一个图像信号，这个图像由无数个像素点组成，每个像素点都有红、绿、蓝三种颜色，通过不同比例的混合,可以形成各种颜色。
- 发送处理： 电脑显卡将图像信号（VGA/DVI）传送给发送卡，发送卡对这个信号进行数字化处理，比如调整分辨率、刷新率、灰度等级等。
- 数据传输： 发送卡将处理好的数据信号，通过网线或光纤，以“数据包”的形式传输到显示屏的接收卡上。
- 数据分发： 接收卡是关键，它接收到的数据是整个屏幕的画面，它会根据屏幕的行数和列数，将数据“拆分”并精确地分配给每一行，这个过程就像一个邮递员，把整个小区的信（数据）分发给每一栋楼（行）。
- 扫描与点亮：
- 数据被逐行传输给显示单元。
- 显示单元上的驱动IC（集成电路，通常是如MBI、ICN等品牌的芯片）接收到这一行的数据。
- 驱动IC会根据数据，精确控制这一行上每一个像素点的LED灯珠的亮度和颜色。
- LED灯珠由红、绿、蓝三个灯珠组成一个像素点，驱动IC控制这三个灯珠以不同的亮度亮起,混合成我们看到的颜色。
- 显示屏采用动态扫描的方式，并非同时点亮所有行，一个16扫的屏幕，它会快速地轮流点亮16行，利用人眼的视觉暂留效应，让我们感觉整个屏幕是同时点亮的，扫描次数越高，刷新率也越高，画面就越稳定,无闪烁。
- 组合成像： 无数个被精确控制的像素点快速地发光，最终组合成完整、动态的图像。
简单比喻：
- 发送卡 = 导演，负责写好剧本（图像数据）。
- 接收卡 = 副导演，负责把剧本分发给各个演员组（每一行）。
- 驱动IC = 各组的组长，负责告诉每个演员（LED灯珠）什么时候上场、演什么角色（亮什么颜色）。
- LED灯珠 = 演员，负责最终表演（发光）。
第二部分：LED广告显示屏维修
维修工作遵循一个核心原则：先软件后硬件，先外后内，先电源后显示，先局部后整体。

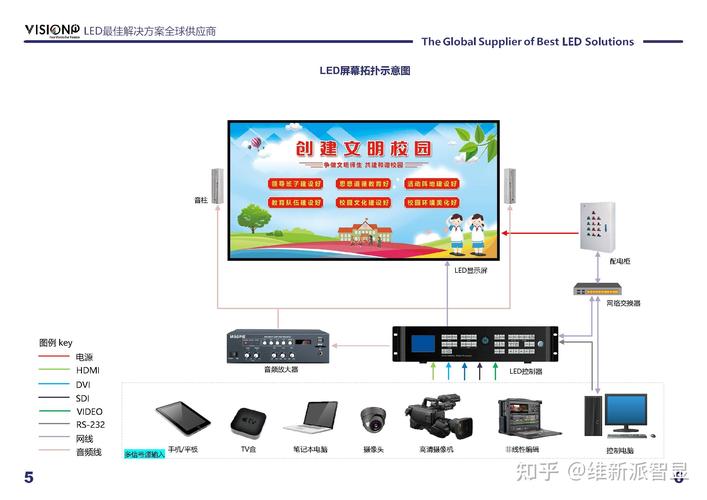

（图片来源网络，侵删）
维修前的准备工作与安全须知
- 安全第一：
- 断电操作： 在接触任何内部电路之前，必须完全切断总电源，并等待电源电容完全放电（可以等待几分钟或用大功率电阻短接放电）。
- 防静电： LED芯片和驱动IC对静电非常敏感，维修人员必须佩戴防静电手环，使用防电烙铁,保持工作环境干燥。
- 工具准备：
- 万用表（必备，用于测电压、电阻、通断）。
- 电烙铁、焊锡丝、松香。
- 吸锡器或吸锡线。
- 螺丝刀、剥线钳、尖嘴钳等基础工具。
- 备用配件：常用型号的LED灯珠、驱动IC、排线、电源、电阻、电容等。
- 电脑和网线（用于排查信号问题）。
- 了解故障现象： 与客户或操作员沟通，清楚了解故障发生的时间、现象（如：不亮、花屏、黑屏、局部闪烁等）以及是否进行过误操作。
故障诊断流程（从易到难）
第一步：软件与连接问题排查（占故障的60%以上）
这是最常见的故障点，操作简单,应首先排查。
-
检查电源：
- 检查显示屏总电源开关是否打开。
- 检查空气开关是否跳闸。
- 检查电脑、发送卡、接收卡、电源的指示灯是否正常亮起。
- 万用表测量： 用万用表测量电源输出端的电压是否正常（如5V，是否稳定在4.75V~5.25V之间）,电压过低或不稳会导致各种奇怪故障。
-
检查信号连接：
- 检查电脑到发送卡的线（VGA/DVI/HDMI）是否插紧。
- 检查发送卡到接收卡的网线（或光纤）是否插紧、有无破损,可以尝试更换一根网线测试。
- 检查接收卡到各显示单元之间的排线（扁平数据线）是否插紧、插反、有无破损，排线接触不良是导致花屏、黑屏的常见元凶。
-
检查软件设置：
- 播放软件是否正常运行？
- 发送卡控制软件中的屏幕参数设置（屏幕宽度、高度、扫描方式、信号类型等）是否与显示屏的实际物理参数一致？设置错误是导致花屏、图像错位的主要原因。
- 检查电脑显卡的分辨率和刷新率是否与发送卡设置的一致。
第二步：电源单元故障排查
如果软件和连接都正常，问题可能出在硬件上,电源是首选。
- 现象： 整个屏幕或某个区域不亮,指示灯不亮。
- 排查方法：
- 断电测量： 用万用表的电阻档（200Ω档）测量电源的输入和输出端有无短路，如果阻值很小（接近0Ω），说明电源内部可能短路,严禁通电！
- 通电测量： 如果输入端正常，再通电用万用表的电压档测量输出端是否有电压，有电压但显示屏不亮，可能是后续电路问题；无电压,则电源已损坏。
- 替换法： 这是最快的方法，找一个同型号、同电压的好的电源替换上去，如果问题解决，则原电源损坏，电源损坏率很高,是易损件。
第三步：显示单元（模组）故障排查
这是维修工作的核心,也是技术含量最高的部分。
-
故障现象分类：
- 黑屏/常亮： 整个模组不亮或所有灯都亮着（通常是控制信号或电源问题）。
- 瞎点/亮点： 某个或某几个LED灯珠不亮（瞎点）或一直亮着（亮点）。
- 花屏/乱码： 显示颜色错乱、图像混乱、有横线或竖线干扰。
- 局部区域故障： 整个屏幕只有一小块区域有问题。
-
维修方法：
- “瞎点”维修（单个LED灯珠不亮）：
- 判断原因： 是灯珠本身坏了,还是驱动IC或焊盘问题？
- 测量： 用万用表的二极管档或电阻档，表笔轻触灯珠背后的两个焊盘（注意正负极，红表笔接正，黑表笔接负），好的灯珠会微亮
