核心维修资料类型
要维修一台示波器,通常需要以下几类核心资料：
（图片来源网络，侵删）
- 电路原理图：最重要的资料，展示了整个示波器的电路连接和工作原理,是故障定位的基础。
- 元件位置图：将原理图上的元件编号与示波器内部PCB板上的实际元件位置对应起来,方便查找和测量。
- 校准指南/服务手册：详细说明了仪器的校准步骤、测试点、关键波形和电压值,以及常见故障的排查流程。
- 用户手册：了解仪器的正常功能和使用方法,有助于判断故障现象。
- exploded view (爆炸图)：示明了机械结构和部件的装配关系。
获取维修资料的途径
官方渠道（最权威但可能困难）
- Iwatsu (岩通)：SS7810 是日本 Iwatsu (岩通) 公司的产品，理论上，可以向 Iwatsu 的官方服务部门或其授权代理咨询。
- 挑战：
- 该型号已停产多年,官方可能不再提供相关技术支持。
- 即使提供,也可能需要付费且流程复杂。
- Iwatsu 在中国的官方支持网络可能已经萎缩。
- 建议：可以尝试通过搜索引擎查找“Iwatsu 官网”或“Iwatsu 中国代理”进行联系,但不要抱太高期望。
- 挑战：
在线资源库（最常用、最有可能找到）
这是目前获取此类老设备资料最有效的方式,许多电子爱好者和技术人员社区会共享这些珍贵的资料。
-
各大中文技术论坛：
- 21ic 中国电子网论坛 / 电子发烧友论坛：搜索关键词
SS7810 原理图、SS7810 服务手册、SS7810 校准，这些论坛有大量的技术资料分享区,是首选。 - 维基百科/维基数据：有时会提供相关链接或资料来源。
- 百度文库、豆丁网：搜索相关关键词，可能会有用户上传的文档,但需要注意文件质量和下载限制。
- 21ic 中国电子网论坛 / 电子发烧友论坛：搜索关键词
-
国际知名电子设备档案馆：
- Bitscope Library (bitscope.com/library)：一个非常有名的示波器资料库,拥有大量厂商的官方手册。
- Schematics (schematics.ws)：一个专门的电路图网站。
- ManualsLib (manualslib.com)：提供各种设备的用户手册和服务手册。
-
专业文件分享网站：
（图片来源网络，侵删）- Archive.org (互联网档案馆)：有时能找到厂商的旧版网站备份或产品手册。
- Google 高级搜索：使用特定的搜索语法，
filetype:pdf "SS7810" "Service Manual"filetype:pdf "SS7810" "Schematic"filetype:dwg "SS7810" "PCB Layout"(查找PCB布局图)
二手市场和专业维修商
- eBay / 闲鱼：搜索
SS7810，有时会连同包含资料的U盘、打印好的手册或维修盘一起出售，即使只卖机器，也可以尝试联系卖家,看是否有资料。 - 专业示波器维修公司：联系一些专门维修示波器的公司（例如国内的“安泰测试”、“嘉测科技”等），他们通常拥有庞大的资料库，即使他们不维修这台机器,有时也可能愿意出售相关资料或提供有偿技术咨询。
关键维修信息和常见故障点
在您找到资料前，可以先了解一些 SS7810 的关键信息,这有助于您判断问题所在。
关键部件和模块
SS7810 是一个模块化设计,主要包含以下几个部分：
- 垂直系统：包含两个独立的通道插件，每个插件都有自己的前置放大器、衰减器等。
- 水平系统：时基插件,负责产生扫描锯齿波和触发控制。
- 主控/显示系统：包含CRT显示器、Z轴（亮度）控制、以及各种逻辑控制电路。
- 电源系统：提供整机所需的各种高压、低压电源,电源故障是示波器最常见的故障之一。
常见故障现象与可能原因
-
完全无光，无任何显示：

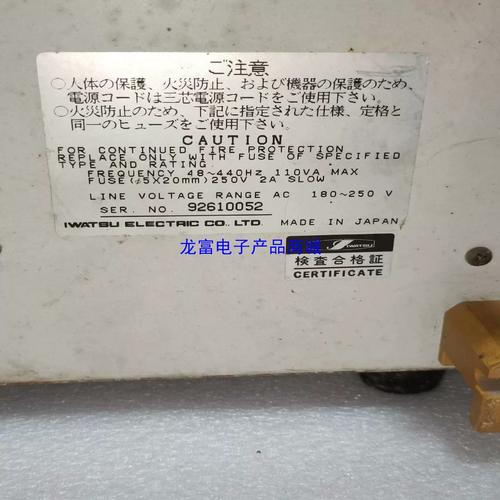

- 电源问题：检查保险丝是否熔断，电源板上的主要滤波电容是否鼓包或失效,开关管是否损坏。
- 高压问题：加速阳极、聚焦极电压异常，高压包（俗称“高压包”）故障率较高。
- CRT灯丝问题：用万用表测量CRT灯丝是否点亮（通常电压为6.3V AC）。
-
有光栅，但无扫描线：
（图片来源网络，侵删）- 时基故障：水平系统插件工作异常,无扫描锯齿波输出。
- 垂直系统故障：信号通道被阻塞或损坏,导致没有信号送入垂直偏转板。
- Z轴故障：Z轴（亮度）控制信号异常，导致扫描线被“消隐”。
-
波形显示异常（如垂直方向只有一条亮线）：
- 垂直通道停止工作：通道的前置放大器或末级放大器故障。
- 水平通道工作正常：因为有水平扫描线。
-
波形失真、抖动或不同步：
- 电源滤波不良：电源纹波过大,影响小信号部分。
- 通道校准问题：垂直或水平增益需要重新校准。
- 触发电路故障：无法稳定地捕获信号。
-
按键/旋钮无反应：
- 前面板开关/电位器接触不良或损坏。
- 相关逻辑控制电路或CPU工作异常。
维修建议和注意事项
- 安全第一：示波器内部存在致命的高压（尤其是CRT阳极电压可达数千甚至上万伏），在通电维修前，务必先断电，并对高压电容进行充分放电,不要在带电状态下触碰高压部分。
- 先易后难：从电源、保险丝等最简单的地方开始检查。
- 善用工具：准备一台可正常工作的隔离变压器（用于安全隔离火线和零线）、一台数字万用表、一台可调直流稳压电源（用于模拟供电和元件测试）和一台示波器（用来修示波器，这是“用魔法打败魔法”）。
- 备份和记录：在拆卸或更换元件前，特别是多引脚的IC，拍照记录，测量关键点电压时，做好记录,并与资料中的标准值对比。
- 寻找社区：加入一些QQ群或微信群（如“示波器维修”、“电子维修”等群），里面有很多经验丰富的老师傅，可以请教问题,分享经验。
寻找 SS7810 的维修资料，最有效的方法是在线技术论坛和档案馆，请耐心使用关键词进行搜索，一旦找到电路图和服务手册，维修工作就成功了一大半,祝您维修顺利！
