工业相机线路板维修是一项需要结合理论知识与实践操作的技术工作,维修人员需掌握电子电路、光学原理及设备操作等多方面技能，以下从维修准备、故障排查、常见故障维修、注意事项及工具使用等方面展开详细说明。
（图片来源网络，侵删）
维修准备阶段
- 安全防护：首先确保设备断电，并使用防静电手环、绝缘手套等防护工具，避免静电损坏敏感元件，维修区域需保持干燥、整洁，避免金属杂物造成短路。
- 工具与设备准备：必备工具包括万用表（用于电压、电阻、通断测试）、示波器（信号分析）、电烙铁（拆焊元件）、热风枪（拆焊BGA芯片）、放大镜（观察焊点）、吸锡器（清理焊锡）等，专业设备如编程器（固件修复）、显微镜（精密检测）可根据需求配置。
- 资料收集：获取待修线路板的原理图、点位图、元件清单及维修手册，熟悉电路结构及关键芯片功能，若无完整资料，可通过元件型号反向查询参数。
故障排查流程
- 外观检查：目视观察线路板是否有明显烧焦、变形、元件脱落、腐蚀痕迹，重点检查电源模块、接口及易发热元件（如电容、电阻）。
- 电源测试：使用万用表检测输入电压是否正常，排查保险丝是否熔断、电源芯片输出电压是否符合规格，若电压异常，需沿供电回路排查滤波电容、稳压芯片等元件。
- 信号通路检测：针对工业相机常见的图像采集、传输故障，需使用示波器检测图像传感器（CMOS/CCD）的驱动信号（如行场同步、像素时钟）、数据传输线路（LVDS、Camera Link）的波形是否正常，信号异常时，需排查排线、连接器及相关匹配电阻、电容。
- 通信功能测试：若相机无法与上位机通信，需检查USB、以太网等接口的焊接质量，用万用表测试接口对地阻值是否短路，并通过协议分析仪分析通信数据包。
常见故障维修方法
电源故障
- 现象：设备无法开机，指示灯不亮。
- 维修步骤：
- 检查电源输入端保险丝是否熔断,若熔断需用同规格保险丝更换，并排查短路点（如整流桥、滤波电容击穿）。
- 测试电源管理芯片（如LM2596、TPS65xxx）的输出电压，若无输出，检查其供电、使能脚及外围电路，更换损坏芯片。
- 若输出电压波动,可能是滤波电容失效（容值降低），需用万用表电容档或替换法验证。
图像传感器故障
- 现象：图像黑屏、花屏、条纹干扰。
- 维修步骤：
- 检查传感器供电电压（通常为3.3V/5V）是否稳定，排查供电线路的电阻、电感是否开路。
- 用示波器检测传感器时钟（MCLK）、数据同步信号（VSYNC、HREF）是否正常，若信号缺失，排查前级驱动电路。
- 若传感器本身损坏（如摔击导致的虚焊），需使用热风枪拆焊并更换同型号传感器，注意焊接时避免过热损坏芯片。
通信接口故障
- 现象：无法识别设备、数据传输中断。
- 维修步骤：
- 检查接口针脚是否氧化、歪斜，用酒精棉清洁或用镊子校正。
- 测试接口对地阻值,若短路需排查附近电容、二极管是否击穿。
- 对于USB接口,若数据线D+、D-信号异常，需检查串联的电阻（22Ω±5%）是否开路，或更换接口座。
固件故障
- 现象：设备识别为未知设备、功能异常。
- 维修步骤：

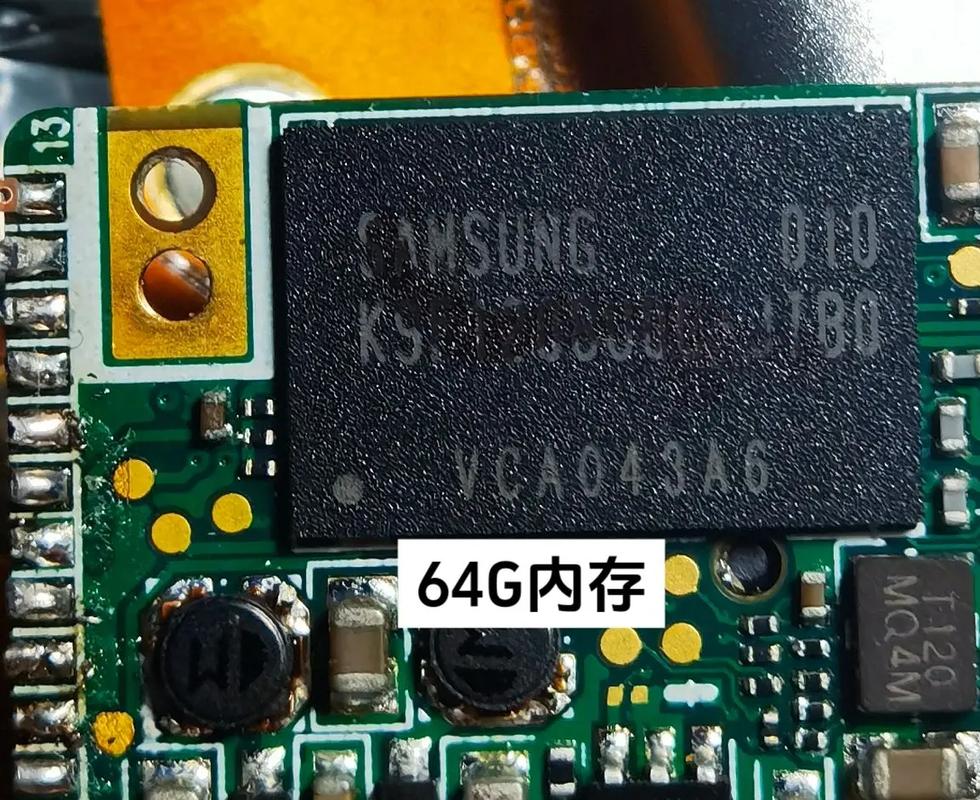

- 使用编程器读取存储芯片（如Flash、EEPROM）中的固件数据，与正常设备数据对比，若丢失或损坏需重新烧录。
- 部分相机需通过专用软件进行固件升级,确保升级过程中不断电。
维修注意事项
- 焊接工艺：拆焊贴片元件时，温度控制在300-350℃，避免长时间加热导致PCB板起泡或元件损坏，BGA芯片焊接需使用钢网植锡，确保焊球均匀。
- 元件代换：更换元件时需注意参数一致性，如电容的耐压值、容值，电阻的阻值、功率，芯片的封装及版本号，电源类元件（如MOS管、三极管）需用万用表检测其极间电阻是否正常。
- 测试验证：维修后需分段加电测试，先测电源部分，再测信号通路，最后联机测试图像及通信功能，避免一次性加电导致二次损坏。
工具使用技巧
| 工具名称 | 使用场景 | 注意事项 |
|---|---|---|
| 万用表 | 电压、电阻、通断测试 | 选择合适量程，避免误测高压 |
| 示波器 | 信号波形分析（时钟、数据线） | 设置正确的触发条件，避免干扰 |
| 热风枪 | 拆焊BGA、QFP等贴片芯片 | 控制风量与温度，防止吹飞小元件 |
| 放大镜/显微镜 | 检查微小焊点、元件引脚虚焊 | 确保光线充足，避免视觉疲劳 |
相关问答FAQs
Q1：工业相机线路板维修中，如何判断图像传感器是否损坏？
A1：可通过以下方法判断：①断电后用万用表表笔轻触传感器电源引脚，若对地阻值异常接近0Ω或无穷大，可能击穿或开路；②加电后测量传感器各供电脚电压是否正常，若某路电压缺失且外围电路无故障，可能是传感器内部损坏；③更换同型号传感器测试，若图像恢复正常，则确认原传感器损坏。
Q2：维修时发现线路板有腐蚀痕迹，如何处理？
A2：腐蚀处理需分步进行：①先用无水酒精清洗腐蚀区域，去除松香、助焊剂等残留物；②用细砂纸或小刀轻轻刮除铜箔上的氧化物，注意避免损伤线路；③若腐蚀导致线路断裂，可用细铜线焊接搭接，或使用导电银浆修复；④对腐蚀严重的电容、电阻等元件直接更换，并喷涂三防漆进行防潮保护。
