DFT1805AW不是一个常见的、独立的电子元件（如电容、电阻），而是一个高度集成的功能模块。 它通常用在变频器、伺服驱动器或电源等设备中,是设备的核心控制部分。

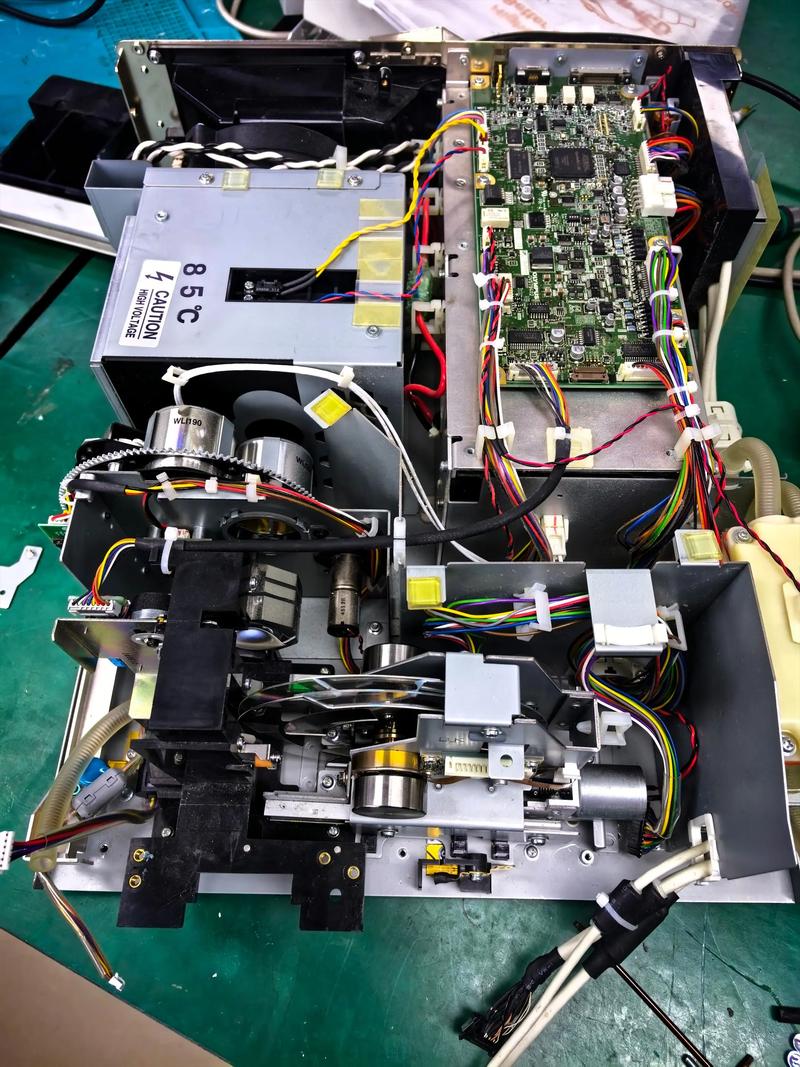

（图片来源网络，侵删）

对DFT1805AW模块的“维修”，实际上指的是对包含该模块的整个设备进行故障诊断和修复，直接对这个贴片元件级别的模块进行维修是极其困难且不现实的，因为它需要专业的BGA返焊设备、示波器、编程器等，并且需要掌握其内部的电路原理图,而这些信息对普通用户和大多数维修点都是保密的。

我们的维修思路应该是：通过DFT1805AW模块表现出的故障现象，来诊断是模块本身损坏，还是其外围电路或驱动程序的问题。

第一步：确认故障现象

当设备出现问题时，首先要准确描述故障现象，DFT1805AW作为控制模块,其故障通常表现为：

在进行任何检查之前，必须确保设备已完全断电，并等待至少5-10分钟，让内部大电容充分放电，变频器和伺服驱动器内部有大容量储能电容，断电后仍带有高压,触碰会导致严重的人身伤害和设备损坏。

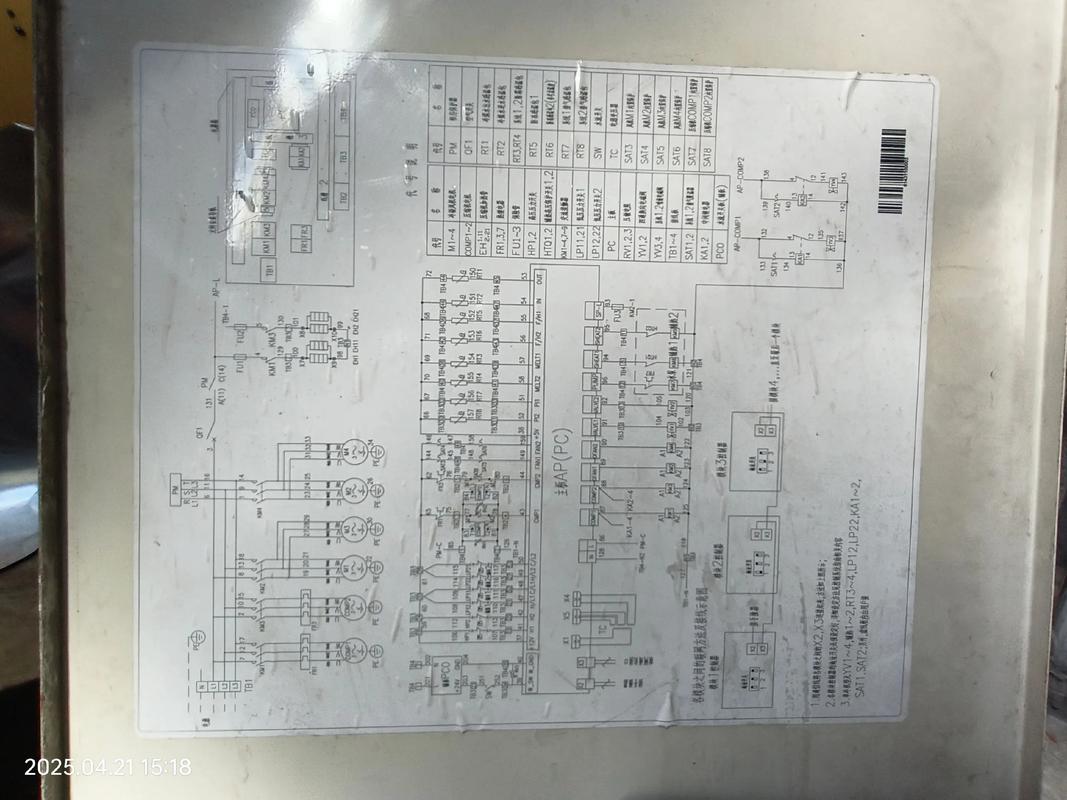

（图片来源网络，侵删）

维修遵循“先外后内，先易后难”的原则。

这是最关键的一步，DFT1805AW模块需要多种稳定的直流电压（如+5V, +3.3V, +15V, -15V等）才能工作。

主直流母线电压： 测量变频器内部主电容两端的直流电压，对于380V输入的设备，正常空载电压应在DC 530V左右，如果电压异常（过低、过高、无电压）,说明问题在整流桥或充电电阻等前级电路。
开关电源输出： 测量开关电源（SMPS）输出的各路低压直流电压是否正常，如果某一路电压为0或异常偏低，可能是对应的电源电路损坏（如电压 regulator、反馈光耦等）。

注意： 如果开关电源本身工作不正常，DFT1805AW模块会因得不到工作电压而无法工作，此时不要轻易给模块供电,以免造成二次损坏。

如果电源电压都正常，但设备仍无法工作,那么问题很可能出在DFT1805AW模块或其驱动电路上。

（图片来源网络，侵删）

目视检查： 仔细观察DFT1805AW模块本身及其周围元件。
- 外观： 模块表面是否有明显的烧灼、鼓包、裂纹或变色。
- 焊接： 模块与电路板的焊点是否有虚焊、脱焊或“锡珠”短路现象，由于是BGA封装，虚焊很难用肉眼直接看到,但有时周围元件的异常可以提供线索。
- 周边元件： 检查模块周围的电阻、电容、二极管、三极管等是否有烧毁、爆裂或变色的情况，特别是贴片电容,短路或漏电很常见。
静态电阻测量（断电下）：
- 对地电阻： 使用万用表的二极管档或电阻档，测量DFT1805AW模块的VCC（电源引脚）和GND（地引脚）之间的正反向电阻。
  - 正常情况： 正向（红表笔VCC，黑表笔GND）有一定阻值，反向（红表笔GND，黑表笔VCC）阻值较大或无穷大。
  - 异常情况： 如果正反向电阻都接近0欧，说明模块内部有严重短路，如果正反向电阻都很小,说明外围电路或模块本身可能存在漏电。
- 关键引脚测量： 如果有电路图，可以测量模块一些关键引脚（如复位、时钟、使能等）对地的电阻,与好的板子进行对比。

根据以上排查结果,可以做出初步判断：

问题在外围电路： 如果发现是充电电阻烧了、整流桥炸了、滤波电容鼓包了、开关电源的某个IC或电阻损坏，那么修复这些外围元件,模块很可能就能恢复正常工作。
问题在驱动电路： 如果发现驱动IC、光耦、上/下臂三极管等损坏,修复后模块也可能恢复。
问题在DFT1805AW模块本身：
- 目视有明显损坏。
- 电源引脚对地短路。
- 外围电路无问题，但设备功能完全失效，且排除了软件和参数设置问题。
- 在专业维修点，通过示波器检测其晶振、复位、总线等关键信号，确认无工作迹象。

如果确定是DFT1805AW模块本身损坏,通常有以下几种处理方式：

更换模块： 这是最直接有效的方法，你需要找到同型号的DFT1805AW模块进行更换，更换后，通常需要重新进行参数设置和初始化。注意： 此模块可能带有程序存储器（如Flash），更换后可能需要从原板或官方渠道读取程序并烧录,否则可能无法工作。
专业芯片级维修： 将模块送到具备BGA返焊技术的专业维修公司，他们可以尝试更换模块内部的损坏芯片（如CPU、电源管理IC等），这种维修费用高、周期长，且不一定能成功,通常只用于价值很高的设备。
整体板卡更换： 如果整个控制板（PCBA）的成本不高，或者维修价值不大,直接更换整个控制板是更省心的选择。

故障现象	可能原因	检查与维修建议
上电无任何反应	输入电源异常、充电电阻/整流桥损坏、开关电源损坏、模块对地短路	检查输入电压 -> 测量主直流电压 -> 检查开关电源输出 -> 测量模块对地电阻
上电后显示报警代码	过压/过流/过热/短路等保护动作	检查输入电压是否稳定 -> 检查电机和电缆 -> 检查制动单元和电阻 -> 检查电流检测电路
功能异常，如无法通信	参数设置错误、通信线路故障、通信模块损坏	检查参数 -> 检查通信线（如485）和终端电阻 -> 测量通信芯片（如MAX485）
模块外观有明显烧痕	模块内部短路或过流损坏	基本可以确定模块损坏，需要更换

给您的最终建议：

如果您是电子爱好者： 可以尝试进行第三步中的外部和电源检查，以及静态电阻测量，如果发现外围元件损坏,可以尝试自行更换。
如果您不具备专业知识和工具： 强烈建议不要自行拆卸和维修DFT1805AW模块本身。 高压和复杂的电路对非专业人员非常危险。
最佳选择： 将设备联系专业的变频器/伺服驱动器维修服务，他们有专业的工具、经验和配件库，能够高效、安全地解决问题，并且通常提供保修服务，告诉他们您怀疑是DFT1805AW模块的问题,他们会进行系统诊断并给出维修方案。
