微波炉变频板是现代微波炉的核心部件,其通过先进的电力电子技术实现精准控制，相比传统机械式微波炉具有加热效率高、能耗低、噪音小、控温精准等优势，变频板的核心原理是将220V/50Hz的交流电通过整流滤波后转换为直流电，再通过IGBT（绝缘栅双极型晶体管）等功率器件进行高频逆变，输出可调的频率和电压给磁控管，从而实现微波功率的无级调节。

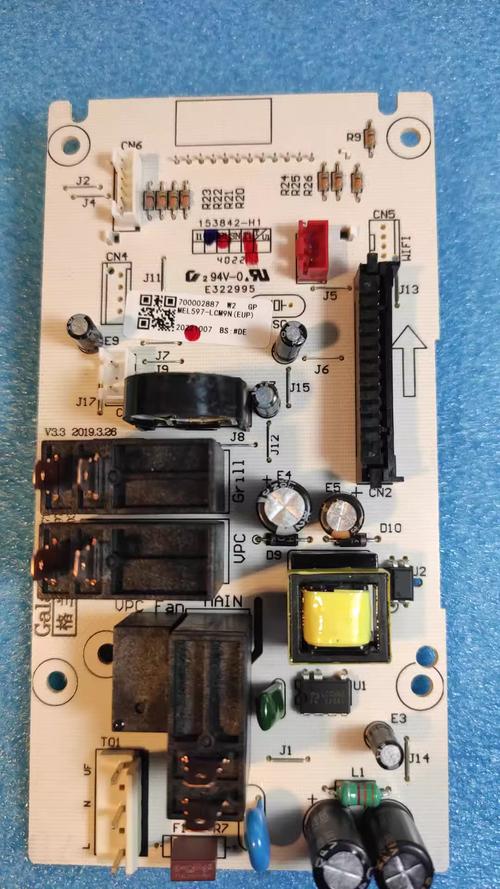

变频板的工作原理

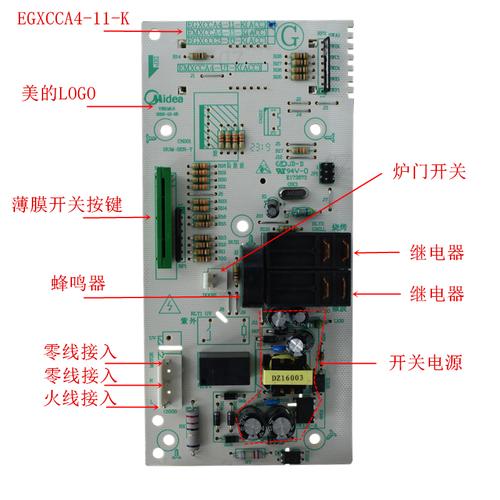

微波炉变频板主要由电源模块、控制模块、驱动模块和逆变模块四部分组成。
电源模块：220V交流电首先通过桥式整流电路（如DB107整流桥）转换为脉动直流电，再经大容量电解电容（如400V/470μF）滤波，得到稳定的直流电压（约310V），该模块还包含副电源电路，通过变压器或电阻分压为控制芯片（如STM8、PIC16系列单片机）提供5V或3.3V工作电压，同时为电压检测、电流检测等电路提供采样电源。
控制模块：以单片机为核心，接收用户通过面板输入的功率指令（如20%-100%功率档位），结合温度传感器（NTC热敏电阻）、电流互感器、电压采样电路的反馈信号，通过PID算法生成PWM（脉冲宽度调制）控制信号，PWM信号的占空比决定输出功率的大小，占空比越大，输出功率越高。
驱动模块：控制模块输出的PWM信号需经过光耦（如TLP250）或专用驱动芯片（如IR2110）进行隔离和放大，以驱动IGBT的栅极，驱动模块确保IGBT在高频开关（20-50kHz）状态下快速导通与关断，同时具备过流、过压保护功能，避免IGBT因过载损坏。

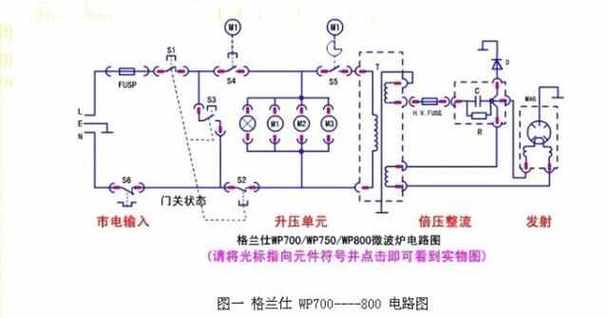

逆变模块：由IGBT、续流二极管（如FR107）、高频变压器等组成，IGBT在PWM信号控制下，将310V直流电逆变为高频交流电（约20-50kHz），经高频变压器升压后，通过高压电容（如0.8μF/2000V）滤波，为磁控管提供稳定的阳极电压（约2000V），磁控管根据输入电压大小产生相应强度的微波，实现对食物的均匀加热。
变频板常见故障与维修方法
变频板故障通常表现为微波炉不加热、加热不均、功率跳变或无法开机等，维修时需遵循“断电检测、逐步排查”原则，重点检查以下部位：
| 故障现象 | 可能原因 | 维修方法 |
|---|---|---|
| 不加热 | 电源模块无310V直流输出； 控制模块无PWM信号； IGBT损坏； 磁控管开路。 |
检查整流桥、滤波电容是否击穿； 用示波器测量单片机PWM输出端，若无信号则检查晶振、复位电路； 用万用表二极管档检测IGBT的C-E、G-E极是否短路； 测量磁控管灯丝电阻（正常约0.1-0.5Ω），若无穷大则更换磁控管。 |
| 加热功率不稳定 | 电流互感器反馈异常； PWM驱动电路故障； IGBT散热不良导致过热保护。 |
检查电流互感器是否开路或短路； 测量驱动信号波形是否畸变，更换光耦或驱动芯片； 清理IGBT散热片灰尘，检查风扇是否运转。 |
| 无法开机，显示故障代码 | 副电源无输出； 电压/电流采样电路故障； 单片机程序异常。 |
检查副电源变压器、稳压芯片（如7805）是否损坏； 检查采样电阻、电容是否变质； 尝试重新编程或更换单片机。 |
相关问答FAQs
Q1：微波炉变频板中的IGBT频繁损坏，是什么原因？
A：IGBT损坏通常由以下原因导致：（1）驱动电路异常，如驱动信号不足或过冲，导致IGBT开关损耗过大；（2）散热不良，IGBT长期高温工作导致热击穿；（3）电网电压波动过大，或续流二极管短路，引起IGBT过压损坏；（4）负载短路（如磁控管内部短路），导致IGBT过流，维修时需逐一排查驱动波形、散热系统、供电稳定性及负载情况。
Q2：变频微波炉加热慢，但机械式微波炉正常，是否一定是变频板故障？
A：不一定，加热慢可能与变频板无关，需先排查磁控管（如阳极电压不足、灯丝老化）、微波炉腔体密封性（如门封条破损导致微波泄漏）或食物摆放位置不当，若磁控管供电正常（约2000V），且腔体无泄漏，再检查变频板的PWM占空比是否随功率指令变化（用示波器测量驱动信号），若占空比异常则需检修控制或驱动电路。
