魅族PRO 7主板核心维修信息
在拿到主板后,首先要观察以下几个核心部分，这能快速定位故障方向。

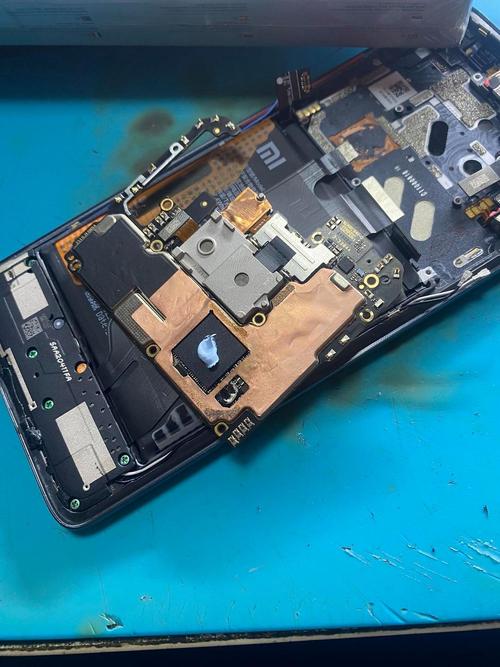

核心芯片位置（参考图）
虽然无法提供精确的官方图纸,但主板上的主要芯片位置是相对固定的，您可以对照实物或高清图片来识别。
- CPU (处理器): 位于主板中央，是最大的芯片之一，型号为 Samsung Exynos 8895。
- 基带芯片: 通常与CPU封装在一起或紧邻，型号为 Samsung MDM9640 或类似，负责通信功能（打电话、上网）。
- 电源管理IC (PMIC): 型号通常为 Samsung S2MPS14 或类似，负责为整个主板供电，这是主板供电的核心，损坏会导致不开机、掉电等。
- 音频编解码器: 型号常为 Cirrus Logic CS35L33 或类似，负责手机的铃声、通话、外放声音，损坏会导致没声音、单边响。
- 触摸屏驱动IC: 型号可能为 FocalTech FT6236 或类似，负责驱动屏幕触摸，损坏会导致触摸失灵、局部失灵。
- 存储芯片: 包括 eMMC (内置存储) 和 LPDDR4 RAM (运行内存)，通常由三星或海力士提供。
- 射频前端模块: 位于主板顶部或底部，连接天线，包含 功率放大器 和 开关 等，是信号问题的重灾区。
- 充电管理IC: 负责USB充电和USB数据传输功能，损坏会导致无法充电、无法连接电脑。
常见故障与排查思路
| 故障现象 | 可能原因 | 检测要点/维修思路 |
|---|---|---|
| 完全不开机 | 电源IC损坏 CPU不工作 时钟电路异常 短路 |
测电压: 检测电池座、电源IC、CPU等关键供电点电压是否正常。 测电流: 接上电源，测总电流，电流为0，一般是断路；电流过大，一般是短路。 测对地阻值: 检测各路电源对地阻值是否正常，有无短路。 查时钟: 用示波器测CPU、基带等主芯片的时钟晶振是否有波形输出。 |
| 开机但屏幕不亮 | 屏幕排线接触不良或损坏 屏幕本身损坏 屏幕供电或复位异常 CPU或GPU故障 |
重插排线: 最常见的原因是屏幕与主板连接的柔性排线松动或氧化。 测屏供电: 检测屏幕驱动所需的电压（如VCC、AVDD等）是否正常。 查复位信号: 检测屏幕的复位信号是否正常。 查CPU-屏通信: 用示波器或维修工具检测CPU到屏幕的通信线路（如MIPI/DSI/LVDS数据线）是否有信号。 |
| 触摸失灵 | 触摸排线接触不良 触摸IC损坏 CPU相关电路故障 |
重插触摸排线。 测触摸IC供电: 检查触摸IC的工作电压是否正常。 查通信信号: 用示波器检测触摸IC与CPU之间的I2C通信信号（SDA, SCL线）是否正常。 |
| 无声音（扬声器/听筒） | 音频IC损坏 扬声器/听筒本身损坏 音频供电或时钟异常 |
代换法: 直接更换扬声器或听筒进行测试。 测音频IC供电: 检查音频编解码器的工作电压。 查信号: 用示波器从音频IC输出端到扬声器端逐级检测音频信号。 |
| 无信号/WiFi/蓝牙 | 射频前端模块损坏 基带芯片故障 天线接触不良或断线 |
查天线: 检查射频天线是否连接牢固，排线是否断裂。 测射频供电: 检查射频功放等芯片的供电是否正常。 查控制信号: 检查基带发给射频模块的控制信号（如功率控制、使能信号等）是否正常。 |
如何寻找维修图纸和资料
既然官方图纸没有,您可以通过以下渠道寻找由爱好者或维修师傅整理的资料：

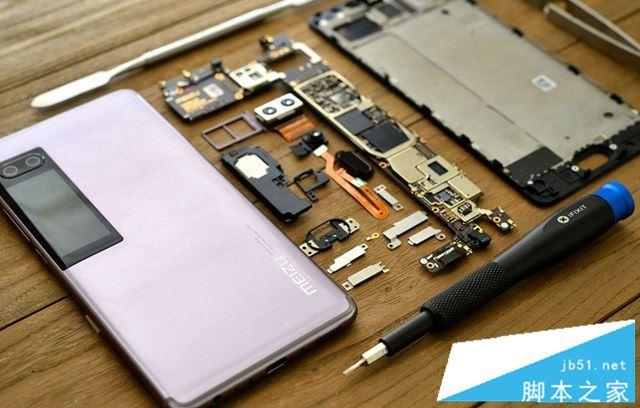

（图片来源网络，侵删）
-
专业维修论坛/社区:
- 迅维网: 国内最专业的电脑手机维修论坛，有大量的维修案例和图纸分享（通常需要注册和一定的论坛币）。
- 91维修网: 另一个大型维修技术论坛，资源丰富。
- 酷安/贴吧: 在魅族相关的贴吧或酷安的维修板块，有时会有热心的用户分享一些局部测绘图或维修心得。
-
视频教程网站:
- Bilibili (B站): 搜索“魅族PRO 7 主板维修”、“魅族PRO 7 换CPU”、“魅族PRO 7 短路维修”等关键词，有很多维修师傅会录制实际的维修过程，视频比静态图纸更直观，能看到具体的操作点和测量方法。
-
关键词搜索技巧:
- 使用更精确的中文关键词,如“魅族PRO 7 EXYNOS 8895 主板点位图”、“魅族PRO 7 S2MPS14 电源IC 维修”、“魅族PRO 7 CS35L33 音频IC 资料”。
- 结合芯片型号进行搜索,能找到更针对性的资料。
-
购买维修资料:
（图片来源网络，侵删）一些维修资料网站或淘宝店铺会出售打包的手机维修图纸和资料,但需要付费，且质量参差不齐，购买前最好能先预览部分内容。
维修前的重要提醒
- 安全第一: 维修前务必将电池取下，避免短路造成二次损坏或发生危险。
- 工具齐全: 您需要专业的维修工具，如：
- 热风枪和电烙铁: 用于拆焊芯片。
- 万用表: 用于测量电压、电阻和通断。
- 直流稳压电源: 用于测电流和判断短路。
- 放大镜或显微镜: 用于观察焊点和芯片引脚。
- 螺丝刀、撬棒、镊子等基础工具。
- 技术门槛高: 主板级维修，特别是CPU、基带等BGA芯片的更换，需要非常扎实的电子基础和熟练的焊接技巧，没有经验的话，强烈建议不要轻易尝试，否则主板很可能彻底报废。
- 静电防护: 人体静电可能击穿精密芯片，维修时最好佩戴防静电手环。
希望这份详细的指南能对您有所帮助！祝您维修顺利。
