abb软启动器电路维修是一项需要专业知识和严谨操作的技术工作，涉及电力电子、自动控制等多个领域，维修前需全面了解设备工作原理，掌握常见故障特征，并遵循安全规范,确保维修过程安全高效。

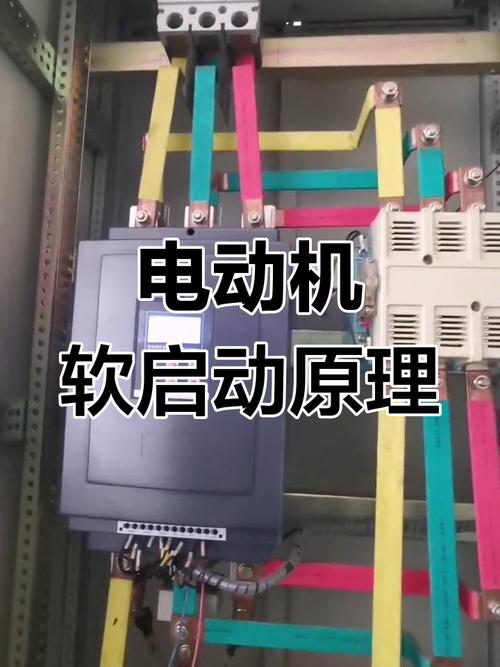

ABB软启动器核心电路主要包括主回路、控制回路、触发电路及保护电路，主回路由晶闸管模块、旁路接触器、熔断器等组成，负责实现电机启动时的电压调节；控制回路包含PLC或单片机系统，通过采集电流、电压、温度等信号，控制晶闸管导通角；触发电路则根据控制指令产生触发脉冲，驱动晶闸管工作；保护电路具备过载、短路、缺相、过热等多种保护功能,确保设备运行安全。
维修过程中，首先需进行外观检查，观察是否有元器件烧蚀、变色、漏液，接线端子是否松动，散热器是否积灰严重，若发现晶闸管散热片有发黑痕迹，可能表明其存在过流击穿风险，需使用万用表、示波器等工具进行断电检测，重点测量主回路晶闸管模块的阴阳极电阻、控制板输入输出电压是否正常，对于三相晶闸管模块，需分别检测每一相的正反向电阻，正常情况下正向电阻应为几欧姆至几十欧姆，反向电阻应为无穷大，若阻值异常或短路,则需更换模块。
在带电检测环节，需借助钳形电流表、绝缘电阻测试仪等设备，监测启动过程中的电流曲线、电压变化及旁路切换是否平稳，若出现启动电流过大或过小、三相电流不平衡等问题，可能是触发脉冲不对称或晶闸管性能差异导致，需进一步检查触发电路的光电耦合器、脉冲变压器等元件，控制板的故障率较高，常见表现为显示屏无信号、参数无法设置等，需检查电源模块（如24V开关电源）输出电压是否稳定，电容是否鼓包，以及CPU周围晶振、复位电路是否工作正常。
对于保护功能触发的故障，需结合故障代码进行分析。“OC”代码表示过流故障，应检查电机负载是否过重、线路是否存在短路、电流互感器是否损坏；“OH”代码为过热报警，需清理散热器风扇、检查温控传感器是否失效；“GL”代码为缺相故障，需排查输入电源、熔断器及晶闸管模块是否完好，维修后，必须对设备进行空载和负载测试，验证启动时间、限流倍数、旁路切换等参数是否符合设定要求,确保各项保护功能动作可靠。
以下是ABB软启动器电路维修相关的FAQs：
问题1：维修ABB软启动器时，如何判断晶闸管模块是否损坏？
解答：判断晶闸管模块损坏需结合断电检测和带电检测，断电时，用万用表电阻档测量晶闸管门极与阴极之间的正向电阻（通常为几欧姆至几十欧姆），反向电阻应较大；用二极管档测量阳极与阴极之间的正向压降（约0.5-1V），反向应截止，若测得阳极与阴极短路、门极与阴极开路或短路，则模块损坏，带电检测时，若触发脉冲正常但输出电压波形异常（如缺相、畸变）,也可判断模块失效。
问题2：软启动器启动后旁路接触器不吸合，可能的原因及处理方法是什么？
解答：旁路接触器不吸合的原因包括：①控制回路故障，如旁路信号未输出、接触器线圈回路断路，需检查控制板旁路继电器触点及线圈供电是否正常；②主回路问题，如旁路接触器线圈烧毁、机械卡涩，需更换线圈或清理传动机构；③参数设置错误，如旁路延时时间过长，需重新设置启动参数，还需确认电机运行状态是否正常,避免因过载保护动作导致旁路失败。
